Wenn Sie die gespeicherte Messung löschen möchten, drücken Sie die Funktionstaste
Löschen. Eine Meldung zur Bestätigung wird angezeigt. Klicken Sie auf Ja, um die
Messung zu entfernen, oder auf Nein, um sie beizubehalten.
•
Nachdem Sie die Messdaten betrachtet haben, drücken Sie entweder auf eine
Eingabetaste oder auf die Funktionstaste Zurück, um zur ROUTE-Hierarchie
zurückzukehren.

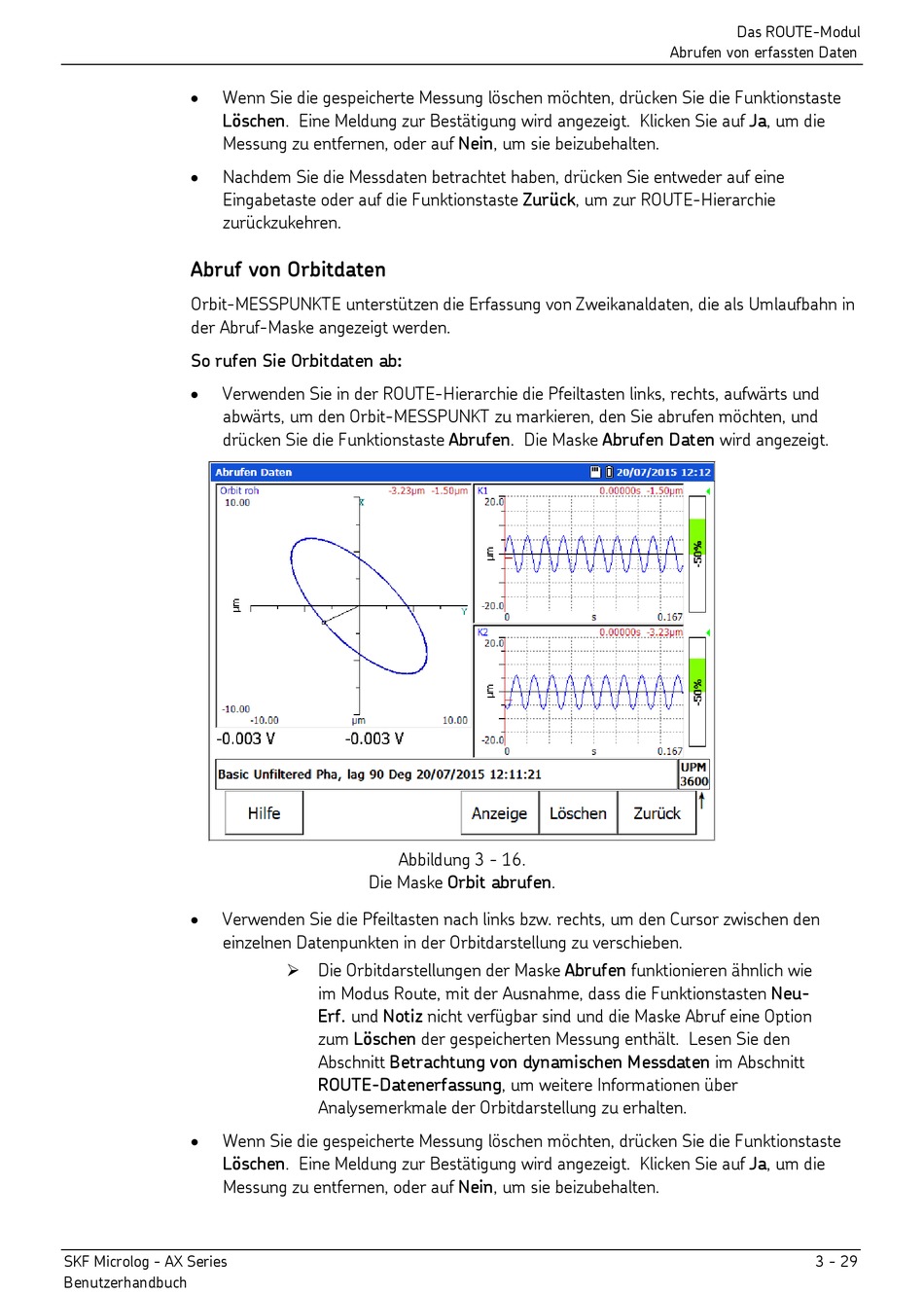

Abruf von Orbitdaten
Orbit-MESSPUNKTE unterstützen die Erfassung von Zweikanaldaten, die als Umlaufbahn in
der Abruf-Maske angezeigt werden.
So rufen Sie Orbitdaten ab:
•
Verwenden Sie in der ROUTE-Hierarchie die Pfeiltasten links, rechts, aufwärts und
abwärts, um den Orbit-MESSPUNKT zu markieren, den Sie abrufen möchten, und
drücken Sie die Funktionstaste Abrufen. Die Maske Abrufen Daten wird angezeigt.
•
Verwenden Sie die Pfeiltasten nach links bzw. rechts, um den Cursor zwischen den
einzelnen Datenpunkten in der Orbitdarstellung zu verschieben.
•
Wenn Sie die gespeicherte Messung löschen möchten, drücken Sie die Funktionstaste
Löschen. Eine Meldung zur Bestätigung wird angezeigt. Klicken Sie auf Ja, um die
Messung zu entfernen, oder auf Nein, um sie beizubehalten.
SKF Microlog - AX Series
Benutzerhandbuch
Abbildung 3 - 16.
Die Maske Orbit abrufen.
Die Orbitdarstellungen der Maske Abrufen funktionieren ähnlich wie
im Modus Route, mit der Ausnahme, dass die Funktionstasten Neu-
Erf. und Notiz nicht verfügbar sind und die Maske Abruf eine Option
zum Löschen der gespeicherten Messung enthält. Lesen Sie den
Abschnitt Betrachtung von dynamischen Messdaten im Abschnitt
ROUTE-Datenerfassung, um weitere Informationen über
Analysemerkmale der Orbitdarstellung zu erhalten.
Das ROUTE-Modul
Abrufen von erfassten Daten
3 - 29
