Frequenzgang-Modul (FRF)
Feldkalibrierung
Feldkalibrierung
Übersicht
Daten können auf Kalibrierung und Integrität überprüft werden, indem Sie einen Test mit
einer bekannten Masse, beispielsweise einem Kalibrierungsgewicht oder einer Stahlstange
mit gemessenem Wert, durchführen.
Verwenden Sie ein Kalibrierungsgewicht von 1 Kg oder einer beliebigen anderen bekannten
Masse.
Setup der Feldkalibrierung
•
Setzen Sie die korrekte Spitze auf einen modal eingerichteten Hammer auf.
•
Schließen Sie den Hammer an CH R (K4) an.
•
Wählen Sie einen Beschleunigungsmesser mit der korrekten Masse aus, und verbinden
Sie diesen mit CH 1.
•
Setzen Sie den Beschleunigungsmesser auf die Masse.
8 - 12

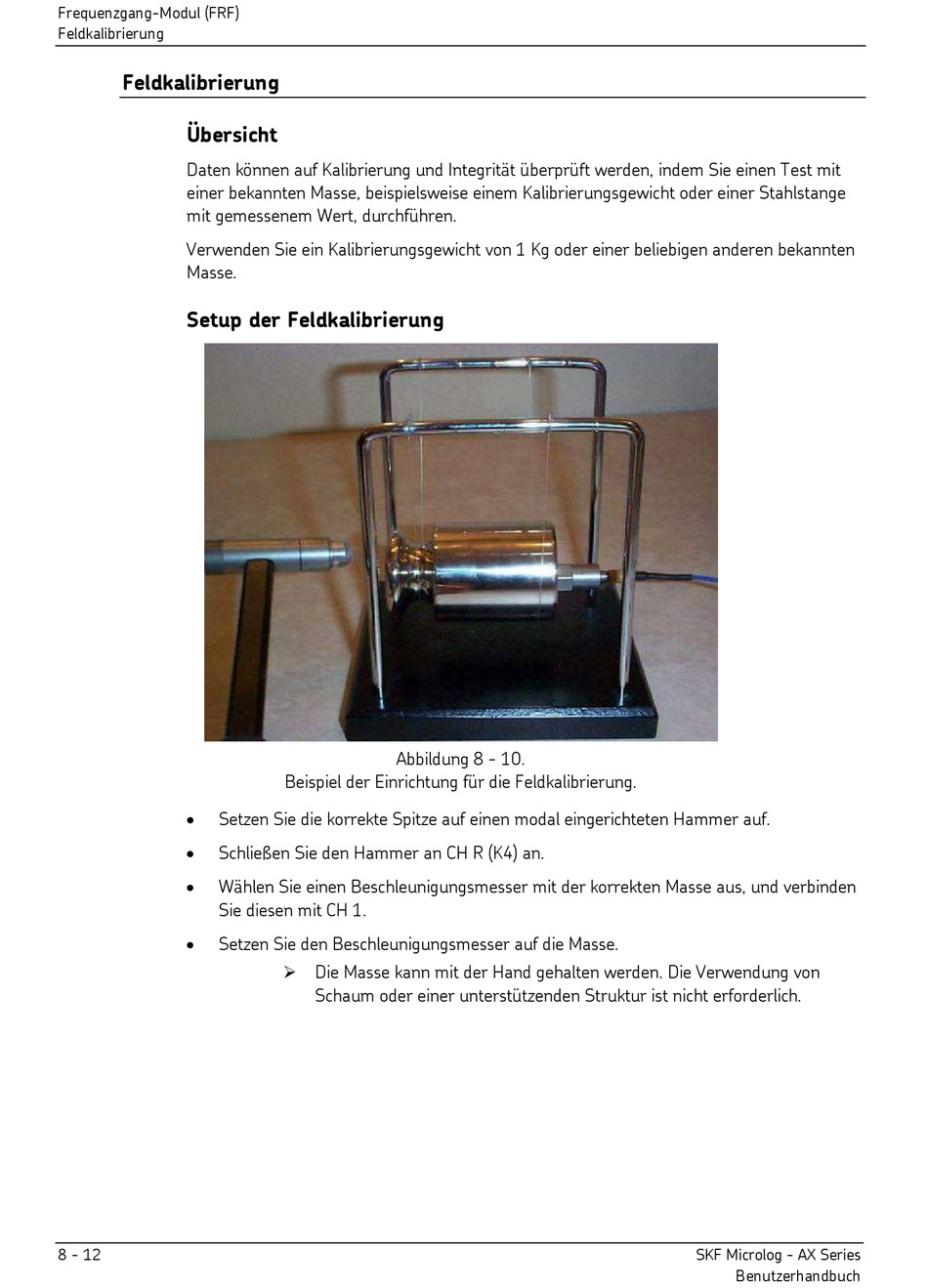

Abbildung 8 - 10.
Beispiel der Einrichtung für die Feldkalibrierung.
Die Masse kann mit der Hand gehalten werden. Die Verwendung von
Schaum oder einer unterstützenden Struktur ist nicht erforderlich.
SKF Microlog - AX Series
Benutzerhandbuch
