Erfassen Sie die dominante Resonanzfrequenz.
Wählen sie Resonanzfreqenz des Spindel-Moduls und geben die erfasste
Resonanzfrequenz ein. Bewerten Sie sie nach den Zulassungsnormen.
Auswuchten – Überblick
So führen Sie einen Auswuchtvorgang durch:
Befestigen Sie die Schwingungssensoren an einer geeigneten Stelle an der Spindel in
der Nähe der Lager.
Befestigen Sie den Tachometer und schließen Sie ihn an.
Schalten Sie den Microlog ein.
Führen Sie Schwinggeschwindigkeitsmessungen bei verschiedenen Sensorpositionen
durch, um die Position mit den höchsten radialen Messwerten zu ermitteln. Halten Sie
die endgültige Winkellage der Sensoren fest, (z.B. anhand eines Fotos oder einer
Skizze).
Starten Sie die Spindel und erhöhen die Geschwindigkeit auf 80% der
Maximalgeschwindigkeit (oder eine typischer Betriebsgeschwindigkeit). Stellen Sie
sicher, dass sie Resonanzbereiche vermeiden.
Führen Sie eine Auswuchtung wenn möglich vorne und hinten durch (siehe Abschnitt
Auswuchten dieses Handbuches für mehr Details).
Wiederholen Sie den Vorgang, bis der Vorgabewert erreicht ist.
SKF Microlog - AX Series
Benutzerhandbuch

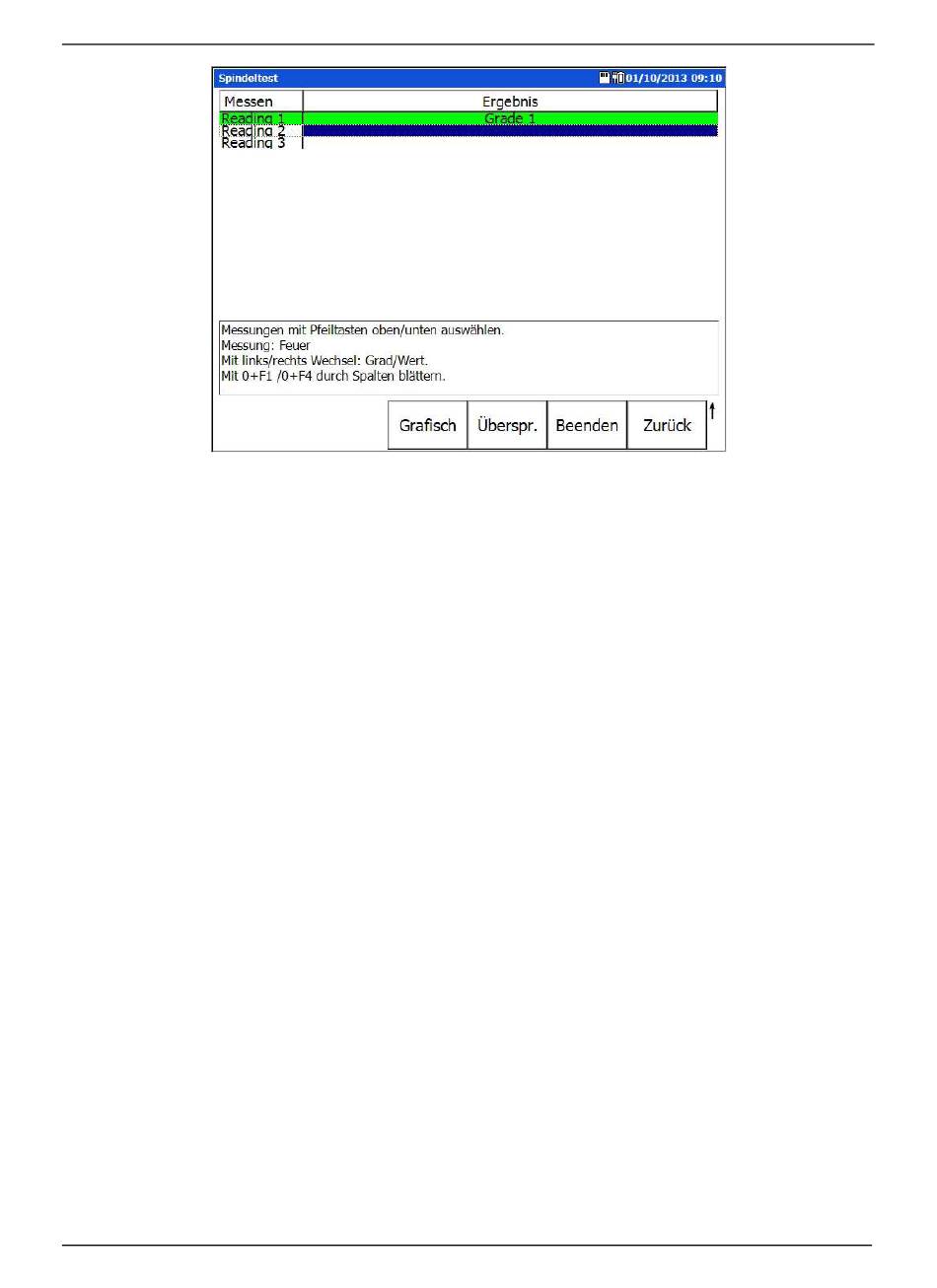

Abbildung 10 - 33.
Resonanzfrequenz-Ergebnisse.
Spindeltest-Modul
Spindeltest - Überblick
10 - 23
