Bandrollenschallüberwachungs-Modul
Durchführung einer Prüfung von Förderbandrollen
Ihre Notiz wird gemeinsam mit den aktuellen Bandrollendaten gespeichert und die
Datenerfassung wird fortgesetzt.
•
Fahren Sie mit dem nächsten Satz Bandrollen fort.
Analyse fehlerhafter Bandrollen
Wenn Verdächtig oder Schlecht angezeigt wird, möchten Sie möglicherweise sehen
können, welche der vier akustischen Messungen zu einem Alarm geführt hat, um die Art des
Fehlers an der Förderbandrolle zu ermitteln.
So zeigen Sie einzelne Messergebnisse und Alarmzustände an:
•
Halten Sie den Parabolspiegel auf die fehlerhaften Bandrollen gerichtet, und drücken
Sie in der Ampelanzeigemaske die Funktionstaste Analyse (oder drücken Sie eine der
Eingabetasten, um die Analyseanzeige ein- und auszuschalten). Eine Maske Analyse
zeigt die vier einzelnen Messergebnisse und ihre jeweiligen Alarmzustände in einem
Live-Balkendiagramm an.
In der Analysemaske werden Live-Balkendiagramme für jede der vier akustischen
Messungen angezeigt. Der aktuelle Wert jeder Messung wird unterhalb des
Balkendiagramms angezeigt. Die Skala der Balkendiagramme reicht von 0 bis 200 % des
Alarmwerts der jeweiligen Messung, wobei ein grüner Pfeil 100 % der Alarmschwelle
anzeigt. Die Balkendiagramme der einzelnen Messungen sind grün, wenn der jeweils
aktuelle Wert unter der Alarmschwelle ist. Befindet sich der Wert oberhalb der
Alarmschwelle, so wird der Balken rot angezeigt. Der Wert der einzelnen Alarmschwellen
wird am Mittelpunkt des Balkendiagramms angezeigt.
•
Drücken Sie die Funktionstaste Monitor (oder eine Eingabetaste), um zur Ampelanzeige
zurückzukehren.
11 - 18

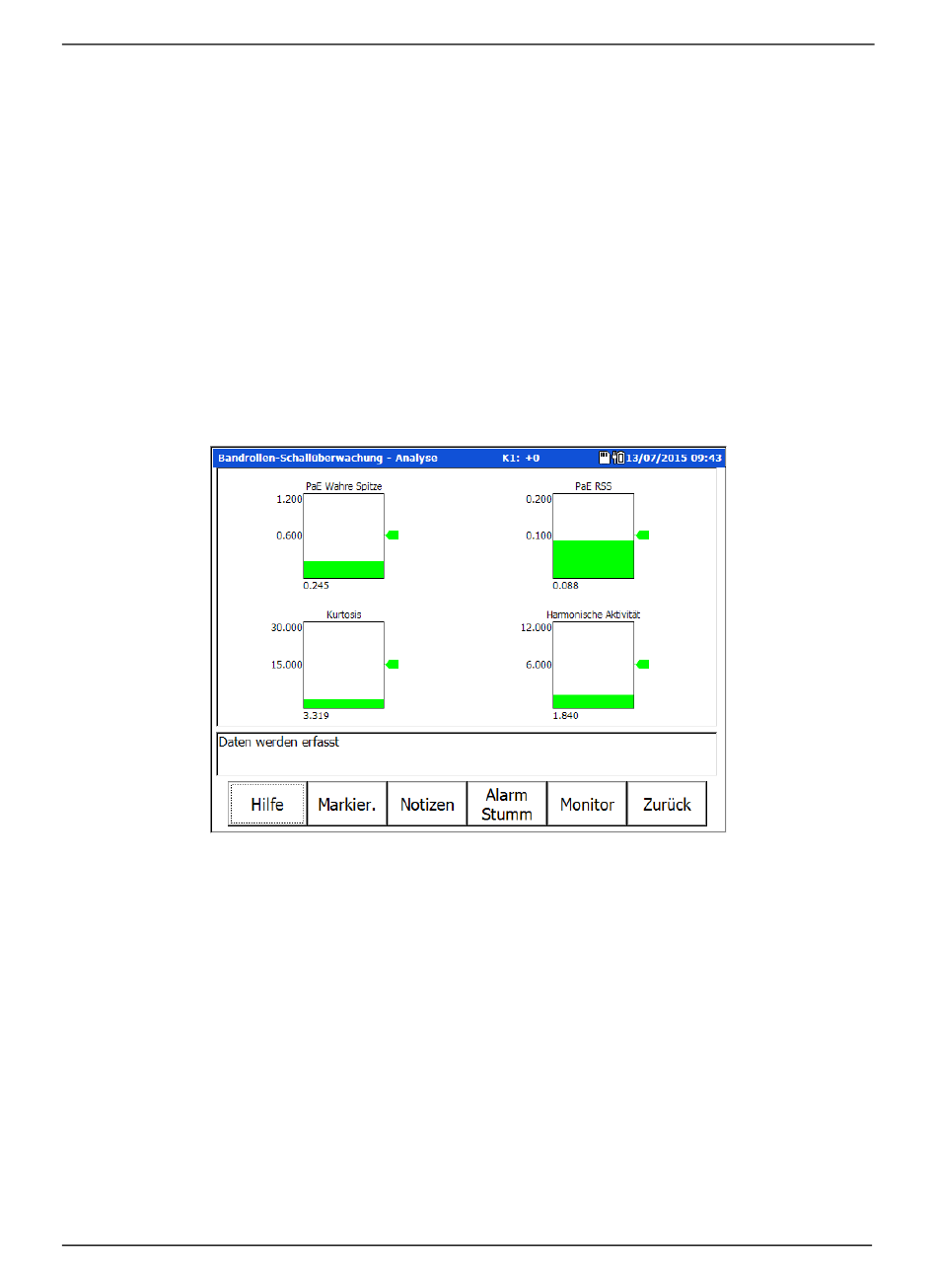

Abbildung 11 - 17.
Beispiel einer Analysemaske.
SKF Microlog - AX Series
Benutzerhandbuch
