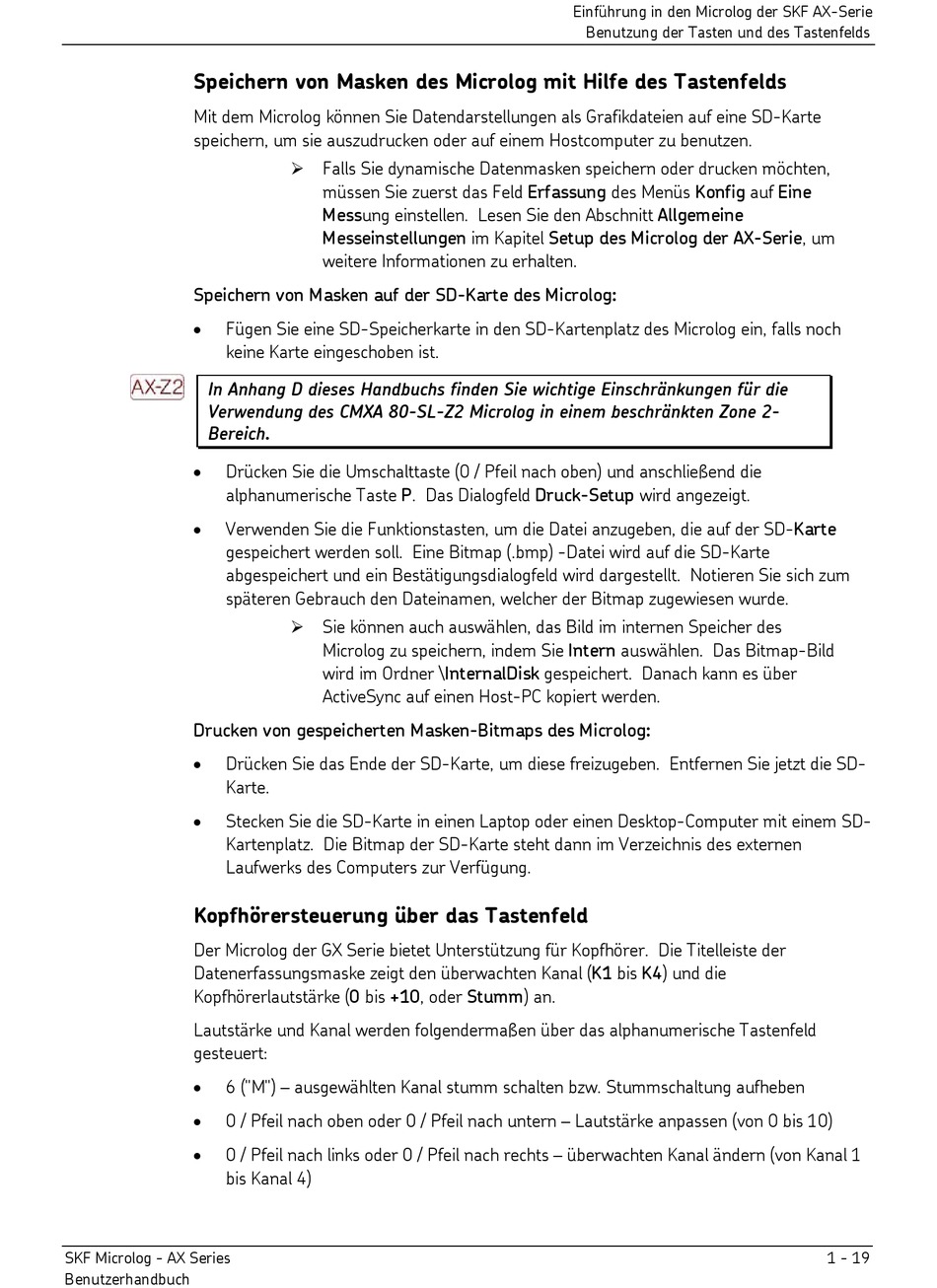

Speichern von Masken des Microlog mit Hilfe des Tastenfelds
Mit dem Microlog können Sie Datendarstellungen als Grafikdateien auf eine SD-Karte
speichern, um sie auszudrucken oder auf einem Hostcomputer zu benutzen.
Speichern von Masken auf der SD-Karte des Microlog:
•
Fügen Sie eine SD-Speicherkarte in den SD-Kartenplatz des Microlog ein, falls noch
keine Karte eingeschoben ist.
In Anhang D dieses Handbuchs finden Sie wichtige Einschränkungen für die
Verwendung des CMXA 80-SL-Z2 Microlog in einem beschränkten Zone 2-
Bereich.
•
Drücken Sie die Umschalttaste (0 / Pfeil nach oben) und anschließend die
alphanumerische Taste P. Das Dialogfeld Druck-Setup wird angezeigt.
•
Verwenden Sie die Funktionstasten, um die Datei anzugeben, die auf der SD-Karte
gespeichert werden soll. Eine Bitmap (.bmp) -Datei wird auf die SD-Karte
abgespeichert und ein Bestätigungsdialogfeld wird dargestellt. Notieren Sie sich zum
späteren Gebrauch den Dateinamen, welcher der Bitmap zugewiesen wurde.
Drucken von gespeicherten Masken-Bitmaps des Microlog:
•
Drücken Sie das Ende der SD-Karte, um diese freizugeben. Entfernen Sie jetzt die SD-
Karte.
•
Stecken Sie die SD-Karte in einen Laptop oder einen Desktop-Computer mit einem SD-
Kartenplatz. Die Bitmap der SD-Karte steht dann im Verzeichnis des externen
Laufwerks des Computers zur Verfügung.
Kopfhörersteuerung über das Tastenfeld
Der Microlog der GX Serie bietet Unterstützung für Kopfhörer. Die Titelleiste der
Datenerfassungsmaske zeigt den überwachten Kanal (K1 bis K4) und die
Kopfhörerlautstärke (0 bis +10, oder Stumm) an.
Lautstärke und Kanal werden folgendermaßen über das alphanumerische Tastenfeld
gesteuert:
•
6 ("M") – ausgewählten Kanal stumm schalten bzw. Stummschaltung aufheben
•
0 / Pfeil nach oben oder 0 / Pfeil nach untern – Lautstärke anpassen (von 0 bis 10)
•
0 / Pfeil nach links oder 0 / Pfeil nach rechts – überwachten Kanal ändern (von Kanal 1
bis Kanal 4)
SKF Microlog - AX Series
Benutzerhandbuch
Falls Sie dynamische Datenmasken speichern oder drucken möchten,
müssen Sie zuerst das Feld Erfassung des Menüs Konfig auf Eine
Messung einstellen. Lesen Sie den Abschnitt Allgemeine
Messeinstellungen im Kapitel Setup des Microlog der AX-Serie, um
weitere Informationen zu erhalten.
Sie können auch auswählen, das Bild im internen Speicher des
Microlog zu speichern, indem Sie Intern auswählen. Das Bitmap-Bild
wird im Ordner \InternalDisk gespeichert. Danach kann es über
ActiveSync auf einen Host-PC kopiert werden.
Einführung in den Microlog der SKF AX-Serie
Benutzung der Tasten und des Tastenfelds
