MESSPUNKTE ohne ROUTE werden mit einer Nummer (d.h. 1/2 bedeutet eins aus zwei)
und der angegebenen MESSPUNKT-ID aufgeführt.
So zeigen Sie die Masken Daten abrufen von Messungen Ohne ROUTE an:
•
Verwenden Sie die Pfeiltasten aufwärts/abwärts, um den gewünschten Messpunkt
Ohne ROUTE zu markieren, und drücken Sie dann auf die Funktionstaste Abruf. Die
Maske Daten abrufen wird angezeigt.
•
Drücken Sie eine Eingabetaste, um zur Maske „Abruf" des Modus „Ohne ROUTE"
zurückzukehren.
Betrachten der Informationsmaske eines Messpunktes ohne ROUTE:
•
Drücken Sie auf die Funktionstaste Hilfe, um die Maske Hilfe zu betrachten.
•
Drücken Sie auf die Funktionstaste Pkt.-Info (Messpunktinformationen), um die
KENNUNG DES MESSPUNKTES zu betrachten, die mit der Messung verbunden ist
(falls sie in der Setup-Maske des Modus Benutzer eingegeben wurde).
•
Drücken Sie die Taste Zurück, um zur Maske „Abruf" des Modus „Ohne ROUTE"
zurückzukehren.
•
Drücken Sie die Taste Zurück, um zur Maske Ohne Route zurückzukehren.
SKF Microlog - AX Series
Benutzerhandbuch

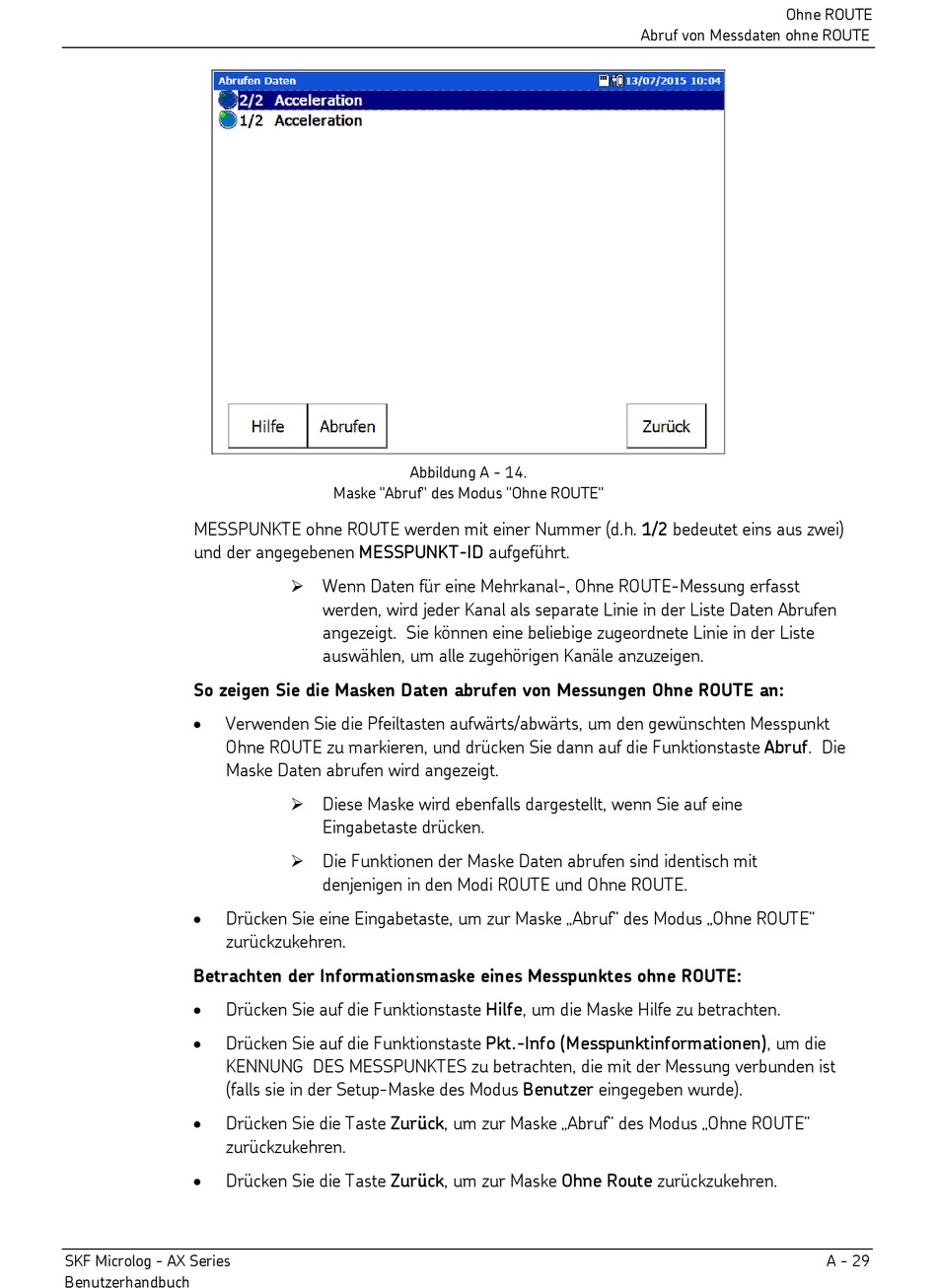

Abbildung A - 14.
Maske "Abruf" des Modus "Ohne ROUTE"
Wenn Daten für eine Mehrkanal-, Ohne ROUTE-Messung erfasst
werden, wird jeder Kanal als separate Linie in der Liste Daten Abrufen
angezeigt. Sie können eine beliebige zugeordnete Linie in der Liste
auswählen, um alle zugehörigen Kanäle anzuzeigen.
Diese Maske wird ebenfalls dargestellt, wenn Sie auf eine
Eingabetaste drücken.
Die Funktionen der Maske Daten abrufen sind identisch mit
denjenigen in den Modi ROUTE und Ohne ROUTE.
Ohne ROUTE
Abruf von Messdaten ohne ROUTE
A - 29
