Spindeltest-Modul
Spindeltest - Überblick
Rundlauf am Werkzeugkegel – Überblick
So führen Sie eine Rundlaufprüfung am Werkzeugkegel durch:
•
Reinigen Sie alle Oberflächen des Werkzeugkopfes, sowohl innen als auch außen.
•
Wenn Kratzer auf dem Werkzeugkopf vorliegen, polieren Sie diese mit einer Läppfolie
mit 30µ, 12µ oder 5µ, um hohe Spitzen zu eliminieren. Führen Sie anschließend eine
Reinigung mit Flüssigkeit durch.
•
Schalten Sie den Microlog an und wählen den Rundlauf am Werkzeugkegel des
Spindel-Moduls aus.
•
Geben Sie in der Maske Rundlauf am Werkzeugkegel-Setup den Werkzeughaltertyp
ein und wählen das korrekte Konformitätssetup.
•
Platzieren sie das Messgerät am vorderen und hinteren Bereich des Kegels etwa ¼ von
den Enden entfernt.
10 - 12

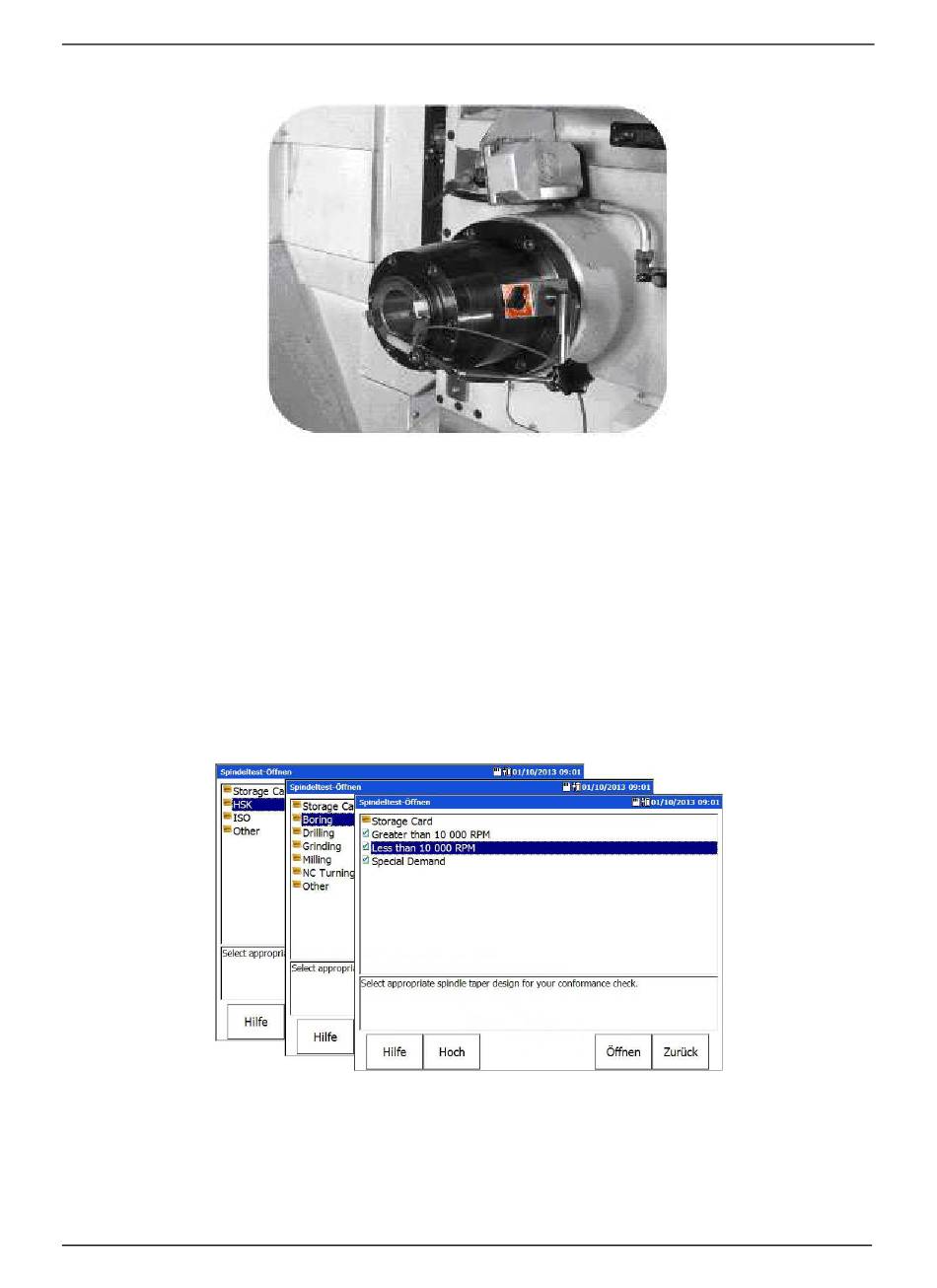

Abbildung 10 - 13.
Überprüfen des Rundlaufes am Werkzeugkegel.
Abbildung 10 - 14.
Rundlauf am Werkzeugkegel-Setup-Bildschirme.
