Auswuchtmodul
Durchführung eines Verfahrens auf einer Ebene

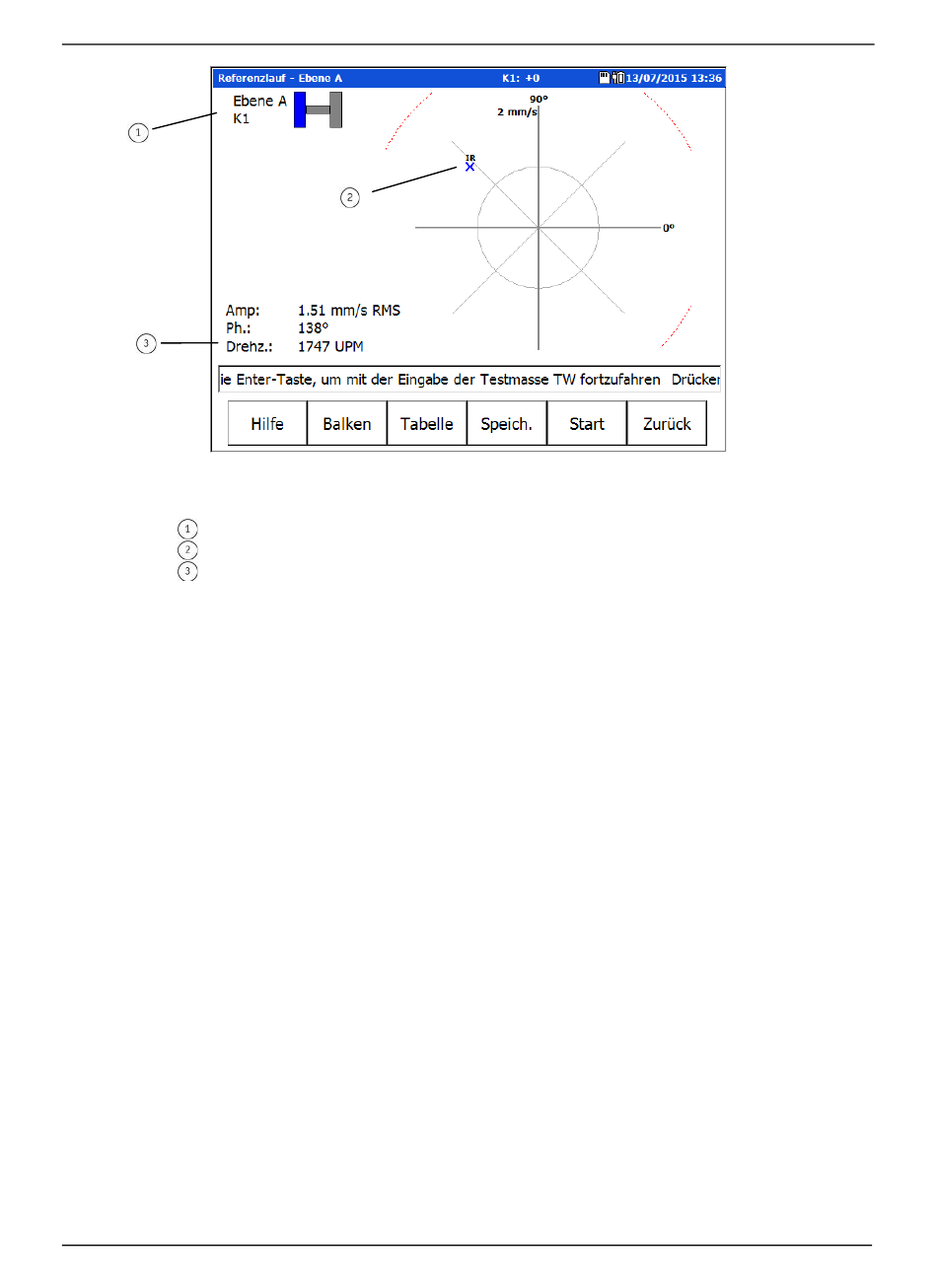

Auswuchtebene / Kanal (mit visueller Darstellung)
Cursor, der Schwingungsamplitude und Phasenwinkel für IR (Anfangslauf) zeigt
Wellendrehzahl
Wichtig – Beachten Sie die Drehzahlanzeige oberhalb der Eingabeaufforderungszeile. Zum
Erhalt von genaue Auswuchtergebnissen ist es wichtig, bei allen Auswuchtläufen dieselbe
Drehzahl einzuhalten.
Balken – Wenn diese Option ausgewählt wird, verwandelt sich die Funktionstaste Polar in
eine Funktionstaste Balken. Drücken Sie die Funktionstaste Balken, um die Laufdaten im
Balkendiagrammformat anzuzeigen.
Von hier aus haben Sie nun zwei Optionen für die Durchführung der Messung: Sie können
entweder die Funktionstaste Mittelung und anschließend die Funktionstaste Stop
verwenden oder ausschließlich die Funktionstaste Stop verwenden. Jede einzelne Option
wird weiter unten beschrieben.
5 - 12
Abbildung 5 - 6.
Die Maske Anfangslauf (Vektorversion).
Mittelung – Wenn Sie durch Beobachtung der kontinuierlich aktualisierten
Messergebnisse feststellen, dass die Messbedingungen eher instabil sind, sollten
Sie die Schaltfläche Mittelung drücken, um die Messergebnisse zu mitteln
(stabilisieren). Es wird eine kontinuierliche Mittelung für die Messung
durchgeführt. Die Farbe der Funktionstaste Mittelung wechselt zu blau, während
die Mittelung durchgeführt wird. Während der Mittelung stabilisieren sich die
Bewegungen des Cursors aufgrund des Mittelungsprozesses. Wenn die
Cursorbewegungen nahezu oder vollständig einen Stillstand erreicht haben,
drücken Sie die Schaltfläche Stop, um den Mittelungsprozess zu beenden und die
Messung zu erfassen. Im Anschluss hieran werden die gemittelten Messergebnisse
auf dem Bildschirm eingefroren. Nachdem die Mittelung gestoppt wurde, ändert
sich die Schaltfläche Mittelung in eine Schaltfläche Tabelle, über die Sie zur Maske
Auswuchten – Zusammenfassung (wo die gespeicherten Anfangslaufdaten in der
Zusammenfassungstabelle des Auswuchtverfahrens angezeigt werden)
zurückkehren können. Die Schaltfläche Stop verwandelt sich in eine Schaltfläche
Start und bietet Ihnen die Möglichkeit, die Messung bei Bedarf erneut zu starten.
