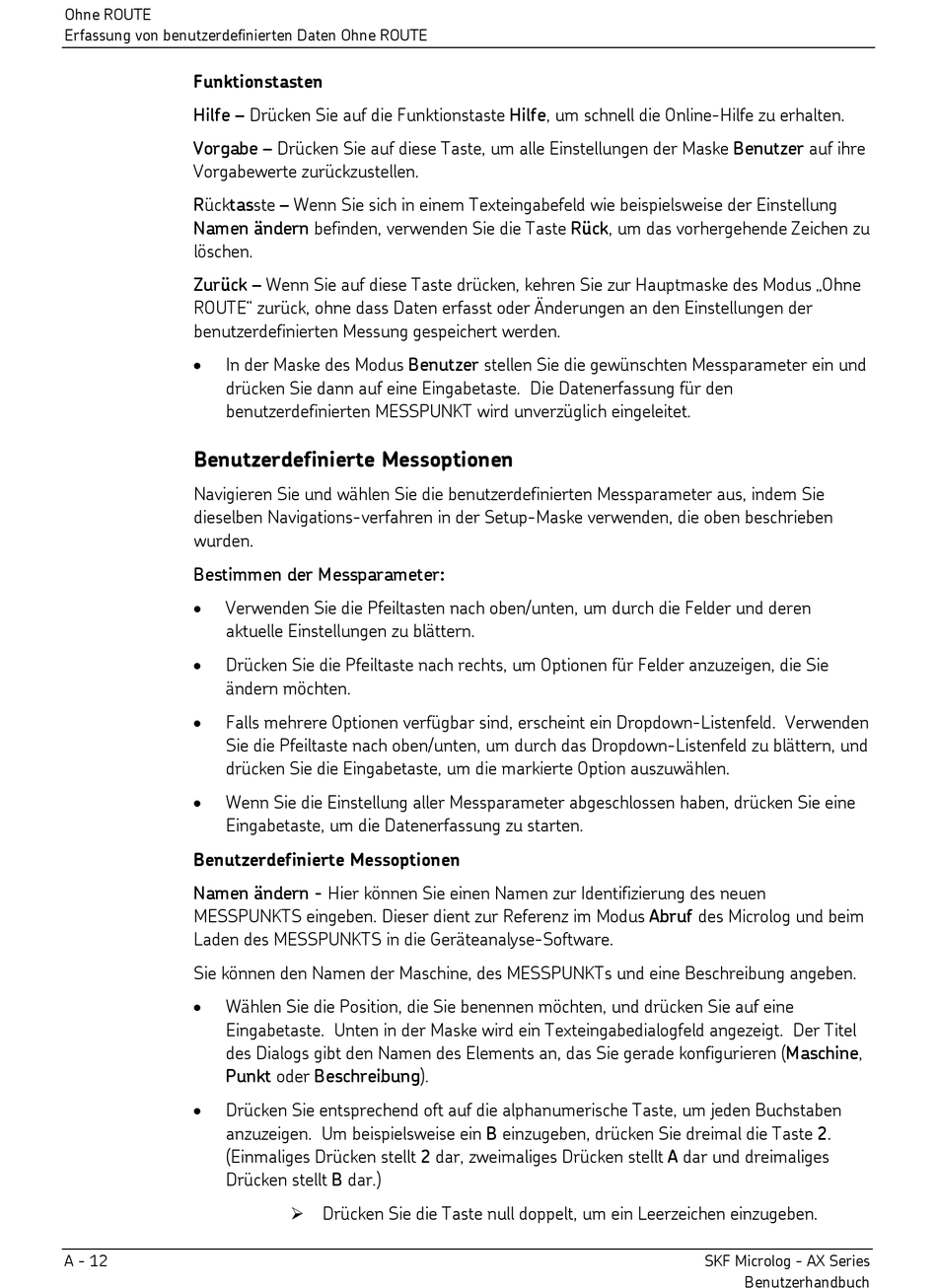

Ohne ROUTE
Erfassung von benutzerdefinierten Daten Ohne ROUTE
Funktionstasten
Hilfe – Drücken Sie auf die Funktionstaste Hilfe, um schnell die Online-Hilfe zu erhalten.
Vorgabe – Drücken Sie auf diese Taste, um alle Einstellungen der Maske Benutzer auf ihre
Vorgabewerte zurückzustellen.
Rücktasste – Wenn Sie sich in einem Texteingabefeld wie beispielsweise der Einstellung
Namen ändern befinden, verwenden Sie die Taste Rück, um das vorhergehende Zeichen zu
löschen.
Zurück – Wenn Sie auf diese Taste drücken, kehren Sie zur Hauptmaske des Modus „Ohne
ROUTE" zurück, ohne dass Daten erfasst oder Änderungen an den Einstellungen der
benutzerdefinierten Messung gespeichert werden.
•
In der Maske des Modus Benutzer stellen Sie die gewünschten Messparameter ein und
drücken Sie dann auf eine Eingabetaste. Die Datenerfassung für den
benutzerdefinierten MESSPUNKT wird unverzüglich eingeleitet.
Benutzerdefinierte Messoptionen
Navigieren Sie und wählen Sie die benutzerdefinierten Messparameter aus, indem Sie
dieselben Navigationsverfahren in der Setup-Maske verwenden, die oben beschrieben
wurden.
Bestimmen der Messparameter:
•
Verwenden Sie die Pfeiltasten nach oben/unten, um durch die Felder und deren
aktuelle Einstellungen zu blättern.
•
Drücken Sie die Pfeiltaste nach rechts, um Optionen für Felder anzuzeigen, die Sie
ändern möchten.
•
Falls mehrere Optionen verfügbar sind, erscheint ein Dropdown-Listenfeld. Verwenden
Sie die Pfeiltaste nach oben/unten, um durch das Dropdown-Listenfeld zu blättern, und
drücken Sie die Eingabetaste, um die markierte Option auszuwählen.
•
Wenn Sie die Einstellung aller Messparameter abgeschlossen haben, drücken Sie eine
Eingabetaste, um die Datenerfassung zu starten.
Benutzerdefinierte Messoptionen
Namen ändern - Hier können Sie einen Namen zur Identifizierung des neuen
MESSPUNKTS eingeben. Dieser dient zur Referenz im Modus Abruf des Microlog und beim
Laden des MESSPUNKTS in die Geräteanalyse-Software.
Sie können den Namen der Maschine, des MESSPUNKTs und eine Beschreibung angeben.
•
Wählen Sie die Position, die Sie benennen möchten, und drücken Sie auf eine
Eingabetaste. Unten in der Maske wird ein Texteingabedialogfeld angezeigt. Der Titel
des Dialogs gibt den Namen des Elements an, das Sie gerade konfigurieren (Maschine,
Punkt oder Beschreibung).
•
Drücken Sie entsprechend oft auf die alphanumerische Taste, um jeden Buchstaben
anzuzeigen. Um beispielsweise ein B einzugeben, drücken Sie dreimal die Taste 2.
(Einmaliges Drücken stellt 2 dar, zweimaliges Drücken stellt A dar und dreimaliges
Drücken stellt B dar.)
A - 12
Drücken Sie die Taste null doppelt, um ein Leerzeichen einzugeben.
SKF Microlog - AX Series
Benutzerhandbuch
