Einstellmaß – Überblick
So führen Sie eine Kontrolle des Einstellmaßes durch:
•
Schalten Sie den Microlog an und wählen das Einstellmaß des Spindel-Moduls aus
•
Geben Sie in der Maske Test-Setup den Werkzeughaltertyp ein und wählen das
korrekte Konformitätssetup.
•
Bringen Sie den Spanner in die Endposition (Werkzeug gelöst). Messen Sie die Distanz
zwischen der Plananlage der Welle und der Plananlage des Spanners (siehe Skizze).
SKF Microlog - AX Series
Benutzerhandbuch

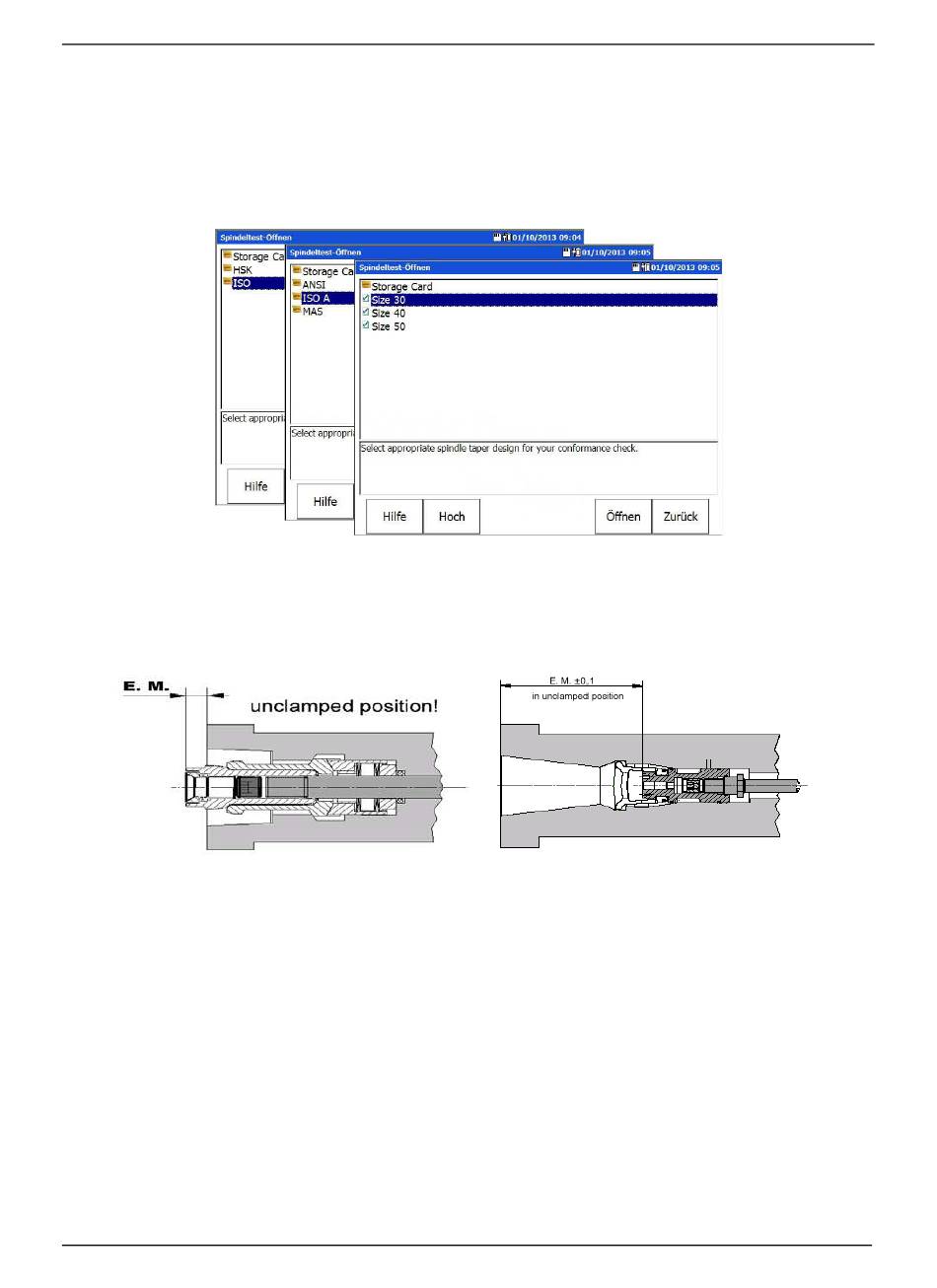

Abbildung 10 - 22.
Einstellmaß-Setup-Bildschirme.
HSK
HSK
Abbildung 10 - 23.
Einstellmaß für HSK-und ISO.
Spindeltest-Modul
Spindeltest - Überblick
ISO
ISO
10 - 17
