Das ROUTE-Modul
Mehrfach-MESSPUNKT-Automatisierung (MPA)

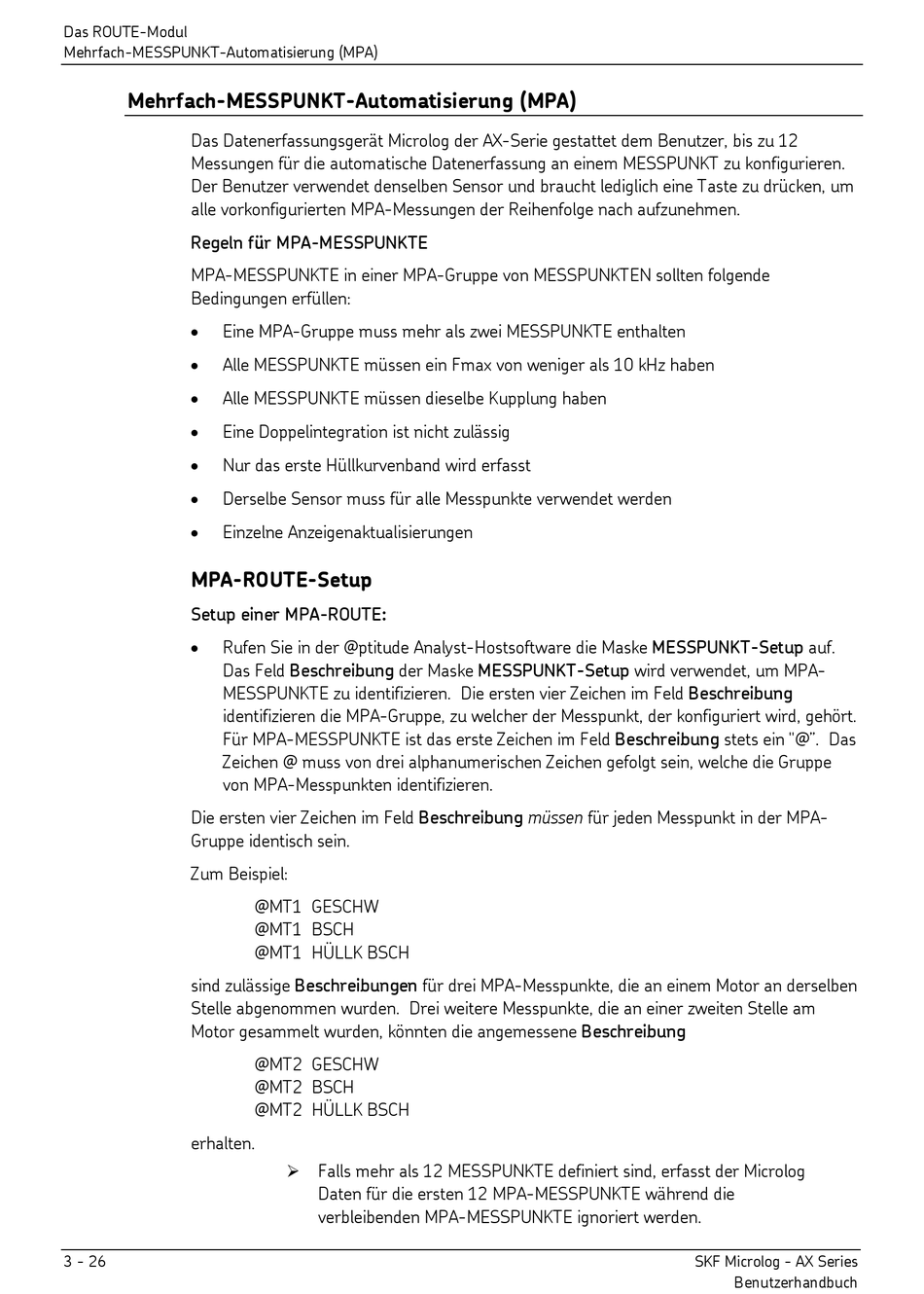

Mehrfach-MESSPUNKT-Automatisierung (MPA)
Das Datenerfassungsgerät Microlog der AX-Serie gestattet dem Benutzer, bis zu 12
Messungen für die automatische Datenerfassung an einem MESSPUNKT zu konfigurieren.
Der Benutzer verwendet denselben Sensor und braucht lediglich eine Taste zu drücken, um
alle vorkonfigurierten MPA-Messungen der Reihenfolge nach aufzunehmen.
Regeln für MPA-MESSPUNKTE
MPA-MESSPUNKTE in einer MPA-Gruppe von MESSPUNKTEN sollten folgende
Bedingungen erfüllen:
Eine MPA-Gruppe muss mehr als zwei MESSPUNKTE enthalten
Alle MESSPUNKTE müssen ein Fmax von weniger als 10 kHz haben
Alle MESSPUNKTE müssen dieselbe Kupplung haben
Eine Doppelintegration ist nicht zulässig
Nur das erste Hüllkurvenband wird erfasst
Derselbe Sensor muss für alle Messpunkte verwendet werden
Einzelne Anzeigenaktualisierungen
MPA-ROUTE-Setup
Setup einer MPA-ROUTE:
Rufen Sie in der @ptitude Analyst-Hostsoftware die Maske MESSPUNKT-Setup auf.
Das Feld Beschreibung der Maske MESSPUNKT-Setup wird verwendet, um MPA-
MESSPUNKTE zu identifizieren. Die ersten vier Zeichen im Feld Beschreibung
identifizieren die MPA-Gruppe, zu welcher der Messpunkt, der konfiguriert wird, gehört.
Für MPA-MESSPUNKTE ist das erste Zeichen im Feld Beschreibung stets ein "@". Das
Zeichen @ muss von drei alphanumerischen Zeichen gefolgt sein, welche die Gruppe
von MPA-Messpunkten identifizieren.
Die ersten vier Zeichen im Feld Beschreibung müssen für jeden Messpunkt in der MPA-
Gruppe identisch sein.
Zum Beispiel:
sind zulässige Beschreibungen für drei MPA-Messpunkte, die an einem Motor an derselben
Stelle abgenommen wurden. Drei weitere Messpunkte, die an einer zweiten Stelle am
Motor gesammelt wurden, könnten die angemessene Beschreibung
erhalten.
3 - 26
@MT1 GESCHW
@MT1 BSCH
@MT1 HÜLLK BSCH
@MT2 GESCHW
@MT2 BSCH
@MT2 HÜLLK BSCH
 Falls mehr als 12 MESSPUNKTE definiert sind, erfasst der Microlog
Daten für die ersten 12 MPA-MESSPUNKTE während die
verbleibenden MPA-MESSPUNKTE ignoriert werden.
