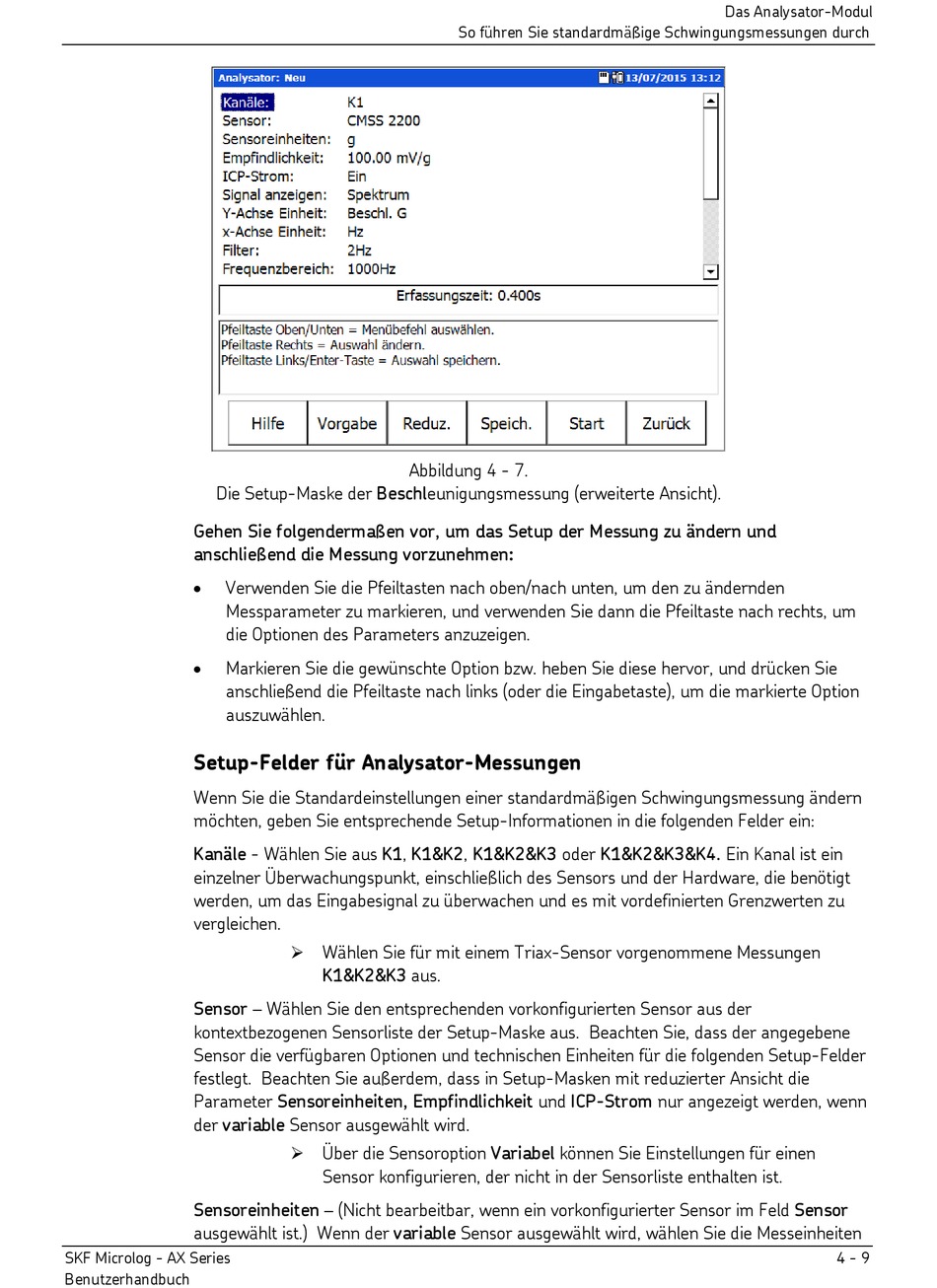

Die Setup-Maske der Beschleunigungsmessung (erweiterte Ansicht).
Gehen Sie folgendermaßen vor, um das Setup der Messung zu ändern und
anschließend die Messung vorzunehmen:
•
Verwenden Sie die Pfeiltasten nach oben/nach unten, um den zu ändernden
Messparameter zu markieren, und verwenden Sie dann die Pfeiltaste nach rechts, um
die Optionen des Parameters anzuzeigen.
•
Markieren Sie die gewünschte Option bzw. heben Sie diese hervor, und drücken Sie
anschließend die Pfeiltaste nach links (oder die Eingabetaste), um die markierte Option
auszuwählen.
Setup-Felder für Analysator-Messungen
Wenn Sie die Standardeinstellungen einer standardmäßigen Schwingungsmessung ändern
möchten, geben Sie entsprechende Setup-Informationen in die folgenden Felder ein:
Kanäle - Wählen Sie aus K1, K1&K2, K1&K2&K3 oder K1&K2&K3&K4. Ein Kanal ist ein
einzelner Überwachungspunkt, einschließlich des Sensors und der Hardware, die benötigt
werden, um das Eingabesignal zu überwachen und es mit vordefinierten Grenzwerten zu
vergleichen.
Sensor – Wählen Sie den entsprechenden vorkonfigurierten Sensor aus der
kontextbezogenen Sensorliste der Setup-Maske aus. Beachten Sie, dass der angegebene
Sensor die verfügbaren Optionen und technischen Einheiten für die folgenden Setup-Felder
festlegt. Beachten Sie außerdem, dass in Setup-Masken mit reduzierter Ansicht die
Parameter Sensoreinheiten, Empfindlichkeit und ICP-Strom nur angezeigt werden, wenn
der variable Sensor ausgewählt wird.
Sensoreinheiten – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Wenn der variable Sensor ausgewählt wird, wählen Sie die Messeinheiten
SKF Microlog - AX Series
Benutzerhandbuch
So führen Sie standardmäßige Schwingungsmessungen durch
Abbildung 4 - 7.
Wählen Sie für mit einem Triax-Sensor vorgenommene Messungen
K1&K2&K3 aus.
Über die Sensoroption Variabel können Sie Einstellungen für einen
Sensor konfigurieren, der nicht in der Sensorliste enthalten ist.
Das Analysator-Modul
4 - 9
