Ohne ROUTE
Erfassung von voreingestellten Messungen ohne ROUTE
Funktionstasten
Die folgenden Funktionstasten für die Umlaufbahn­darstellung stehen bereit:
Hilfe – Drücken Sie die Funktionstaste Hilfe, um die Maske Hilfe anzuzeigen und schnell die
Online-Hilfe für die Datenerfassung mit dem Microlog anzuzeigen. Die Maske Hilfe kann
auch auf die Maske Punkt-Information zugreifen.
Neue Erfassung – Drücken Sie diese Taste, um die Messung erneut durchzuführen.
Anzeige – Verwenden Sie die Funktionstaste Anzeige, um zu bestimmen, wie
Umlaufbahnmessungen angezeigt werden sollen. Die folgenden Anzeigeoptionen stehen
für Umlaufbahn-MESSPUNKTE zur Verfügung:
Notiz – Drücken Sie die Funktionstaste Notiz, um die Maske Notiz des Microlog anzuzeigen,
in der Sie codierte Notizen für den aktuellen MESSPUNKT anzeigen oder hinzufügen
können.
A - 10

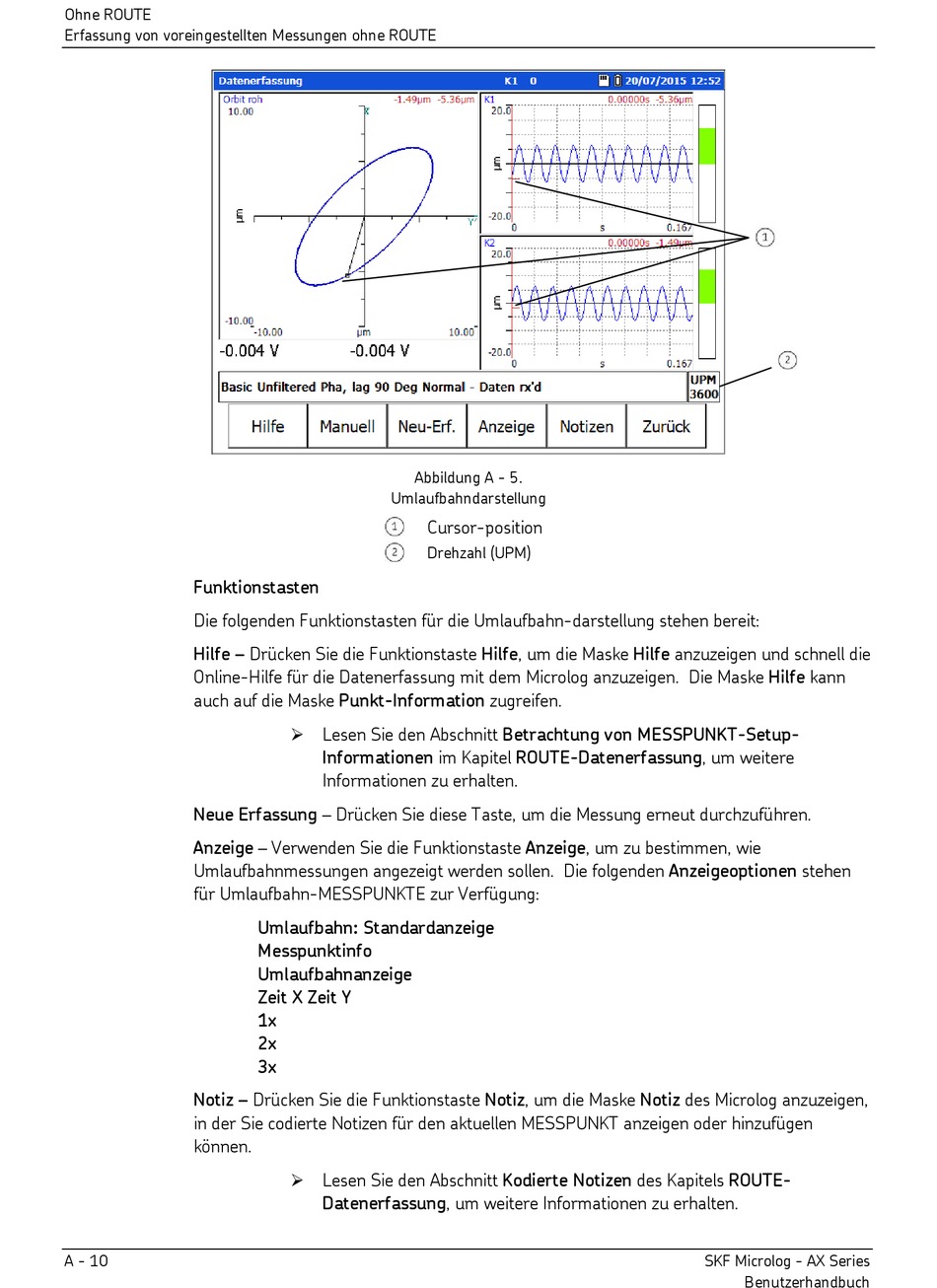

Abbildung A - 5.
Umlaufbahndarstellung
Cursor­position
Drehzahl (UPM)
 Lesen Sie den Abschnitt Betrachtung von MESSPUNKT-Setup-
Informationen im Kapitel ROUTE-Datenerfassung, um weitere
Informationen zu erhalten.
Umlaufbahn: Standardanzeige
Messpunktinfo
Umlaufbahnanzeige
Zeit X Zeit Y
1x
2x
3x
 Lesen Sie den Abschnitt Kodierte Notizen des Kapitels ROUTE-
Datenerfassung, um weitere Informationen zu erhalten.
