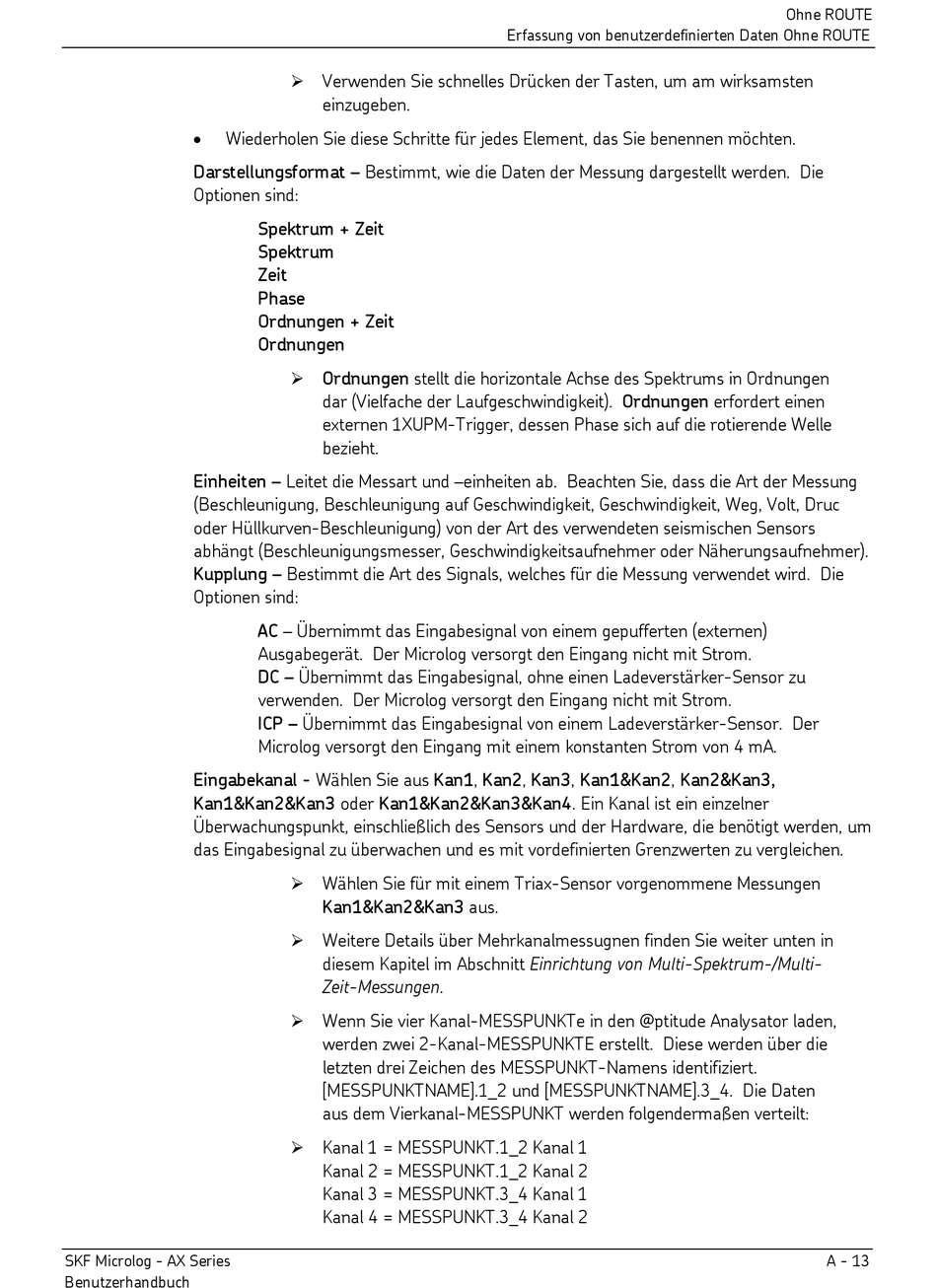

Wiederholen Sie diese Schritte für jedes Element, das Sie benennen möchten.
Darstellungsformat – Bestimmt, wie die Daten der Messung dargestellt werden. Die
Optionen sind:
Einheiten – Leitet die Messart und –einheiten ab. Beachten Sie, dass die Art der Messung
(Beschleunigung, Beschleunigung auf Geschwindigkeit, Geschwindigkeit, Weg, Volt, Druc
oder Hüllkurven-Beschleunigung) von der Art des verwendeten seismischen Sensors
abhängt (Beschleunigungsmesser, Geschwindigkeitsaufnehmer oder Näherungsaufnehmer).
Kupplung – Bestimmt die Art des Signals, welches für die Messung verwendet wird. Die
Optionen sind:
Eingabekanal - Wählen Sie aus Kan1, Kan2, Kan3, Kan1&Kan2, Kan2&Kan3,
Kan1&Kan2&Kan3 oder Kan1&Kan2&Kan3&Kan4. Ein Kanal ist ein einzelner
Überwachungspunkt, einschließlich des Sensors und der Hardware, die benötigt werden, um
das Eingabesignal zu überwachen und es mit vordefinierten Grenzwerten zu vergleichen.
SKF Microlog - AX Series
Benutzerhandbuch
Verwenden Sie schnelles Drücken der Tasten, um am wirksamsten
einzugeben.
Spektrum + Zeit
Spektrum
Zeit
Phase
Ordnungen + Zeit
Ordnungen
Ordnungen stellt die horizontale Achse des Spektrums in Ordnungen
dar (Vielfache der Laufgeschwindigkeit). Ordnungen erfordert einen
externen 1XUPM-Trigger, dessen Phase sich auf die rotierende Welle
bezieht.
AC – Übernimmt das Eingabesignal von einem gepufferten (externen)
Ausgabegerät. Der Microlog versorgt den Eingang nicht mit Strom.
DC – Übernimmt das Eingabesignal, ohne einen Ladeverstärker-Sensor zu
verwenden. Der Microlog versorgt den Eingang nicht mit Strom.
ICP – Übernimmt das Eingabesignal von einem Ladeverstärker-Sensor. Der
Microlog versorgt den Eingang mit einem konstanten Strom von 4 mA.
Wählen Sie für mit einem Triax-Sensor vorgenommene Messungen
Kan1&Kan2&Kan3 aus.
Weitere Details über Mehrkanalmessugnen finden Sie weiter unten in
diesem Kapitel im Abschnitt Einrichtung von Multi-Spektrum-/Multi-
Zeit-Messungen.
Wenn Sie vier Kanal-MESSPUNKTe in den @ptitude Analysator laden,
werden zwei 2-Kanal-MESSPUNKTE erstellt. Diese werden über die
letzten drei Zeichen des MESSPUNKT-Namens identifiziert.
[MESSPUNKTNAME].1_2 und [MESSPUNKTNAME].3_4. Die Daten
aus dem Vierkanal-MESSPUNKT werden folgendermaßen verteilt:
Kanal 1 = MESSPUNKT.1_2 Kanal 1
Kanal 2 = MESSPUNKT.1_2 Kanal 2
Kanal 3 = MESSPUNKT.3_4 Kanal 1
Kanal 4 = MESSPUNKT.3_4 Kanal 2
Erfassung von benutzerdefinierten Daten Ohne ROUTE
Ohne ROUTE
