Hoch-/Auslauf-Modul (RUCD)
Verfahren zum Einrichten einer Hochlauf/Auslauf-Messung
Start – Erfasst Hochlauf/Auslauf -Daten unter Verwendung der Einstellungen des derzeit
hervorgehobenen Symbols.
Zurück – Führt Sie zur Maske Hauptmenü des Microlog zurück.
Die Funktionstasten in Umschaltstellung umfassen:
[Kont. -] – Drücken Sie auf die Funktionstaste Kont.-, um den Kontrast der grafischen
Darstellung zu verringern.
[Kont. +] – Drücken Sie auf die Funktionstaste Kont. +, um den Kontrast der grafischen
Darstellung zu erhöhen.
Hochlauf/Auslauf-LED-Kontrollleuchten
Im Hochlauf/Auslauf -Modus:
•
Die rote LED des Microlog zeigt an, dass bei der Datenerfassung ein Überlastungsfehler
(Abkappen oder Streaming-Fehler) auftritt.
•
Die gelbe LED signalisiert einen Fehler, der bei der Datenerfassung aufgetreten ist
(obwohl die Fehlerbedingung inzwischen möglicherweise nicht mehr vorliegt).
•
Die grüne LED zeigt an, dass bei der Datenerfassung keine Fehler aufgetreten sind.
Hochlauf/Auslauf-Setup-Felder
•
Geben Sie die entsprechenden Setup-Informationen in die folgenden Felder ein.
Kanäle – (K1, K1&K2 oder K1&K2&K3) Geben Sie die Eingangskanäle für die
Hochlauf/Auslauf-Messung an.
Sensor – Wählen Sie den entsprechenden vorkonfigurierten Sensor aus der
kontextbezogenen Sensorliste der Setup-Maske aus. Beachten Sie, dass der angegebene
Sensor die verfügbaren Optionen und technischen Einheiten für die folgenden Setup-Felder
festlegt.
7 - 4

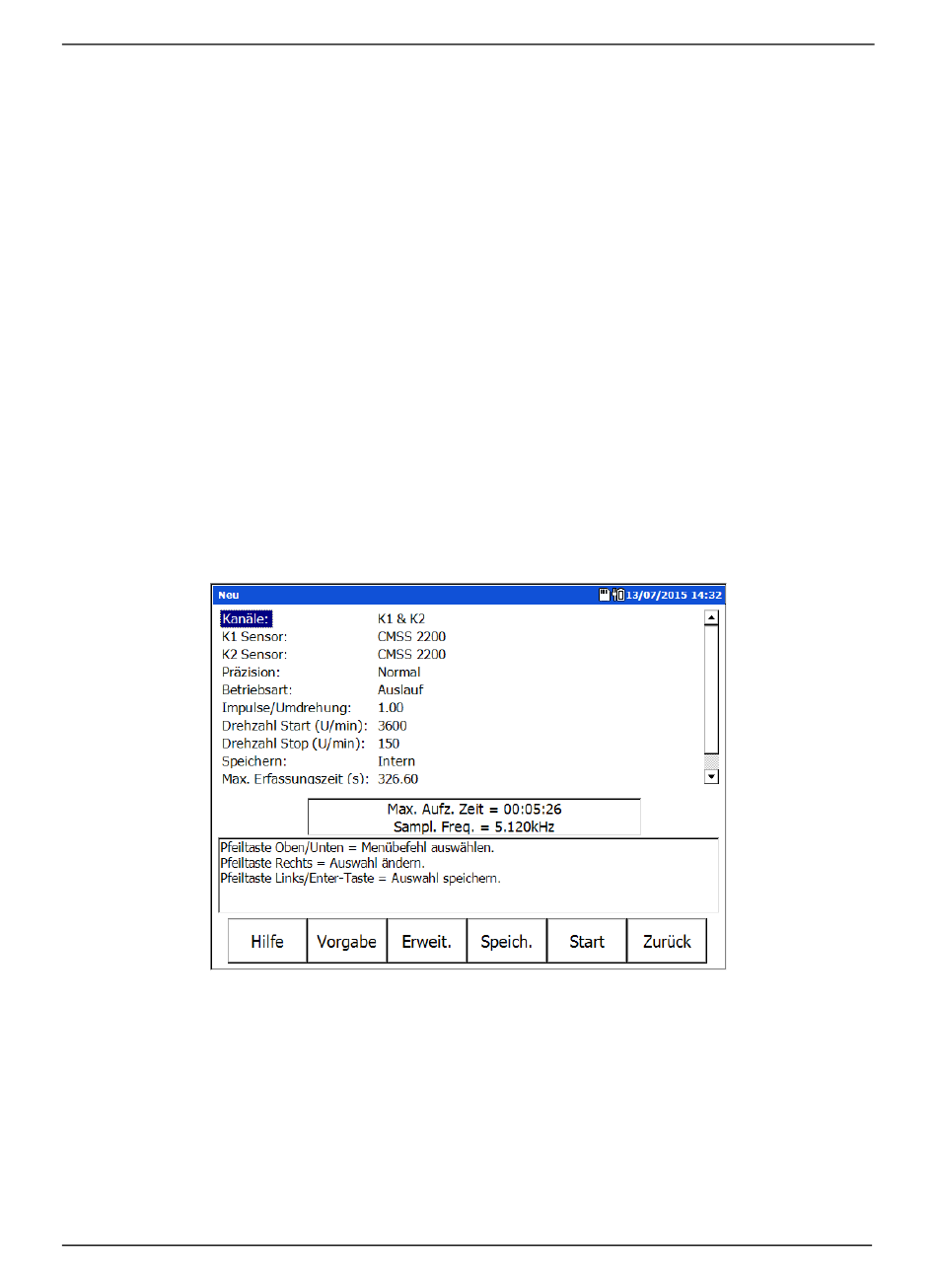

Abbildung 7 - 3.
Eine Maske Hochlauf/Auslauf – Setup.
SKF Microlog - AX Series
Benutzerhandbuch
