Phasentabellen
Die Phase ist als eine Tabelle von Amplitude/Phase-Paaren von bis zu 8 Ordnungen
dargestellt.
In einer Darstellung eines zweifachen Kanals, stellt das obere Bild den ersten Kanal und das
untere Bild den zweiten Kanal dar. Verstärkungswerte und Cursorbewegungen gelten für
beide Bilder, gleich, ob diese dargestellt oder verdeckt sind.
•
Verwenden Sie die Pfeiltasten aufwärts/abwärts, um durch die Werte der Phasentabelle
zu blättern.
•
Wenn Sie die Erfassung und Betrachtung Ihrer Messdaten zur Kreuzkanalphase
abgeschlossen haben, drücken Sie eine Eingabetaste, um Ihre Daten abzuspeichern und
zur Hauptmaske des Modus „Ohne ROUTE" zurückzukehren.
Mehrkanal-Cursor, Darstellen, Erweitern und Anpassungen der vollen Skala
Für Mehrkanal-Messungen arbeitet der Cursor auf allen Bildern gleichzeitig (selbst wenn ein
Bild verdeckt ist). Dies gilt ebenfalls für Anpassungen der vollen Skala, für welche die
Pfeiltasten aufwärts/abwärts verwendet werden (Amplitudenachse), sowie die Anpassungen
"Darstellung / Erweiterung", die mit Hilfe der Tasten "+/-" vorgenommen werden
(Frequenz-/Zeit-Achse).
Unabhängige automatische Messbereichswahl
Für Zweikanal-Messungen wird die automatische Messbereichswahl auf beiden Kanälen
gleichzeitig durchgeführt. Dies gestattet Ihnen, Aufnehmer mit unterschiedlicher
Empfindlichkeit zu verwenden. Sie können ebenfalls zwei Achsen von unterschiedlichen
SKF Microlog - AX Series
Benutzerhandbuch
Mehrkanal-Cursor, Darstellen, Erweitern und Anpassungen der vollen Skala

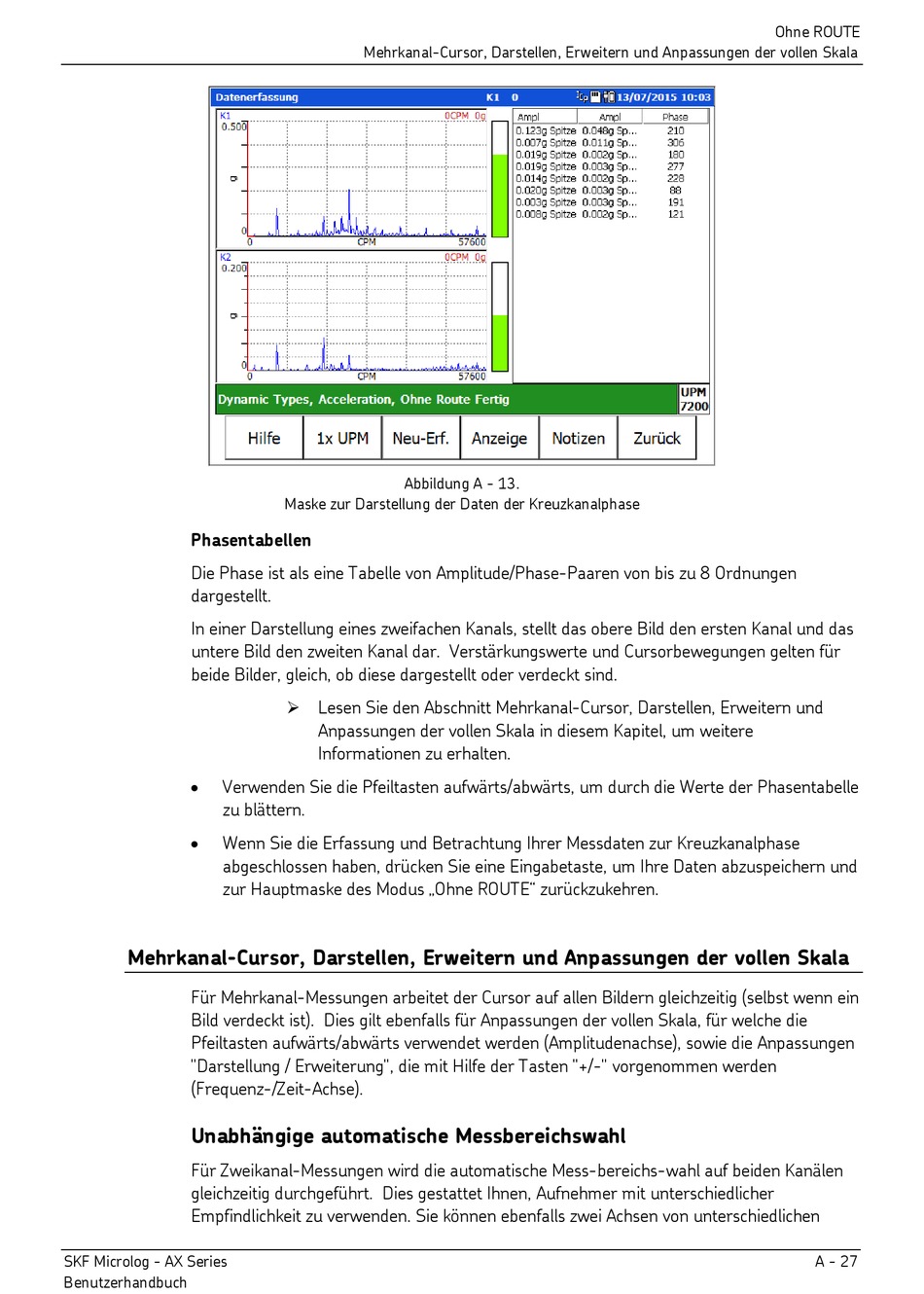

Abbildung A - 13.
Maske zur Darstellung der Daten der Kreuzkanalphase
Lesen Sie den Abschnitt Mehrkanal-Cursor, Darstellen, Erweitern und
Anpassungen der vollen Skala in diesem Kapitel, um weitere
Informationen zu erhalten.
Ohne ROUTE
A - 27
