Darstellungen für Mehrkanalmessungen
Zweikanal-Spektraldarstellungen
In einer Darstellung mit zwei Kanälen, stellt das obere Bild den ersten Kanal und das untere
Bild den zweiten Kanal dar. Verstärkungswerte und Cursorbewegungen gelten für beide
Bilder, gleich, ob diese dargestellt oder verdeckt sind.
Die folgenden Optionen sind im Menü Anzeige für zwei Kanäle verfügbar:
SKF Microlog - AX Series
Benutzerhandbuch

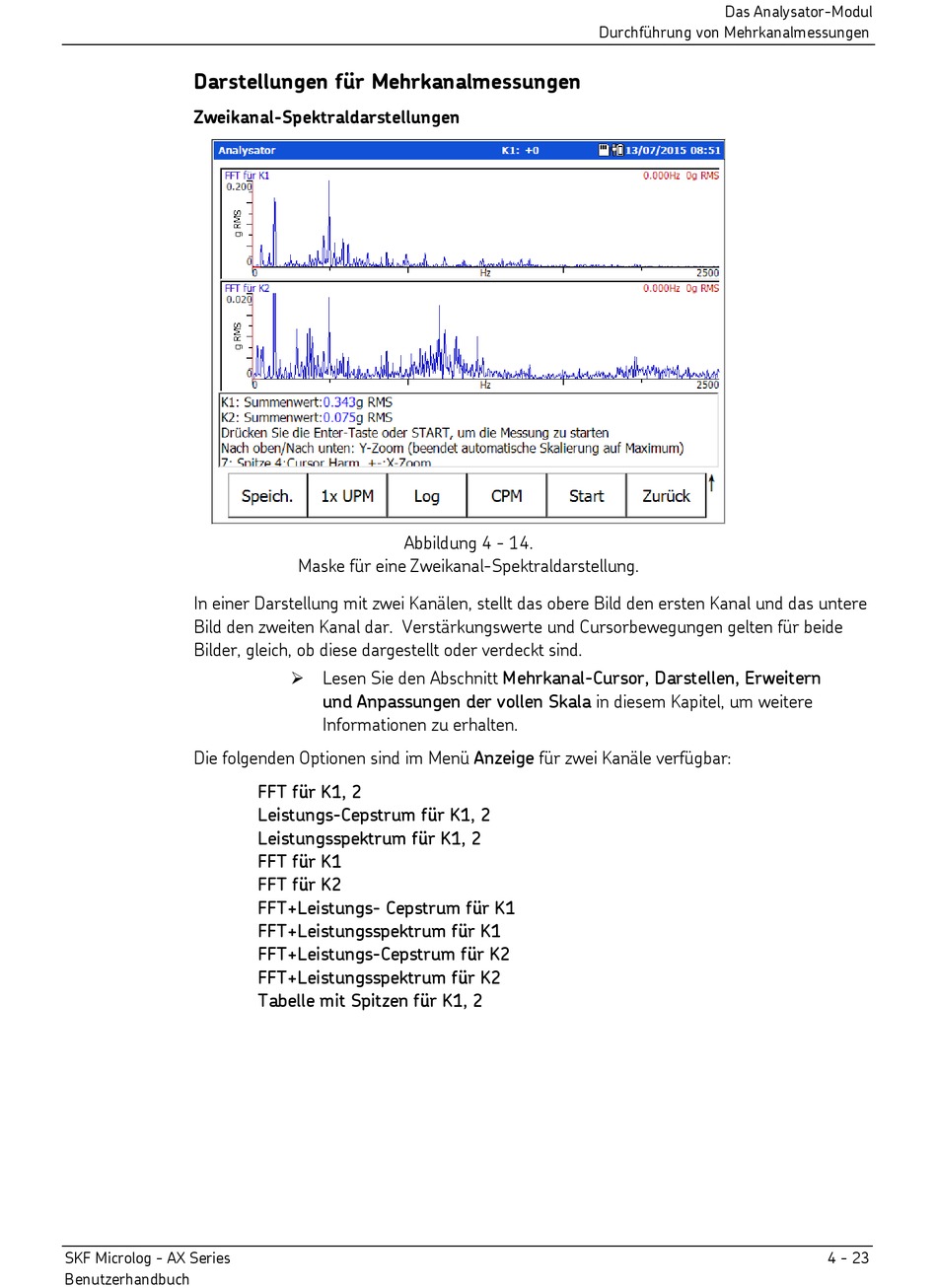

Abbildung 4 - 14.
Maske für eine Zweikanal-Spektraldarstellung.
Lesen Sie den Abschnitt Mehrkanal-Cursor, Darstellen, Erweitern
und Anpassungen der vollen Skala in diesem Kapitel, um weitere
Informationen zu erhalten.
FFT für K1, 2
Leistungs-Cepstrum für K1, 2
Leistungsspektrum für K1, 2
FFT für K1
FFT für K2
FFT+Leistungs- Cepstrum für K1
FFT+Leistungsspektrum für K1
FFT+Leistungs-Cepstrum für K2
FFT+Leistungsspektrum für K2
Tabelle mit Spitzen für K1, 2
Das Analysator-Modul
Durchführung von Mehrkanalmessungen
4 - 23
