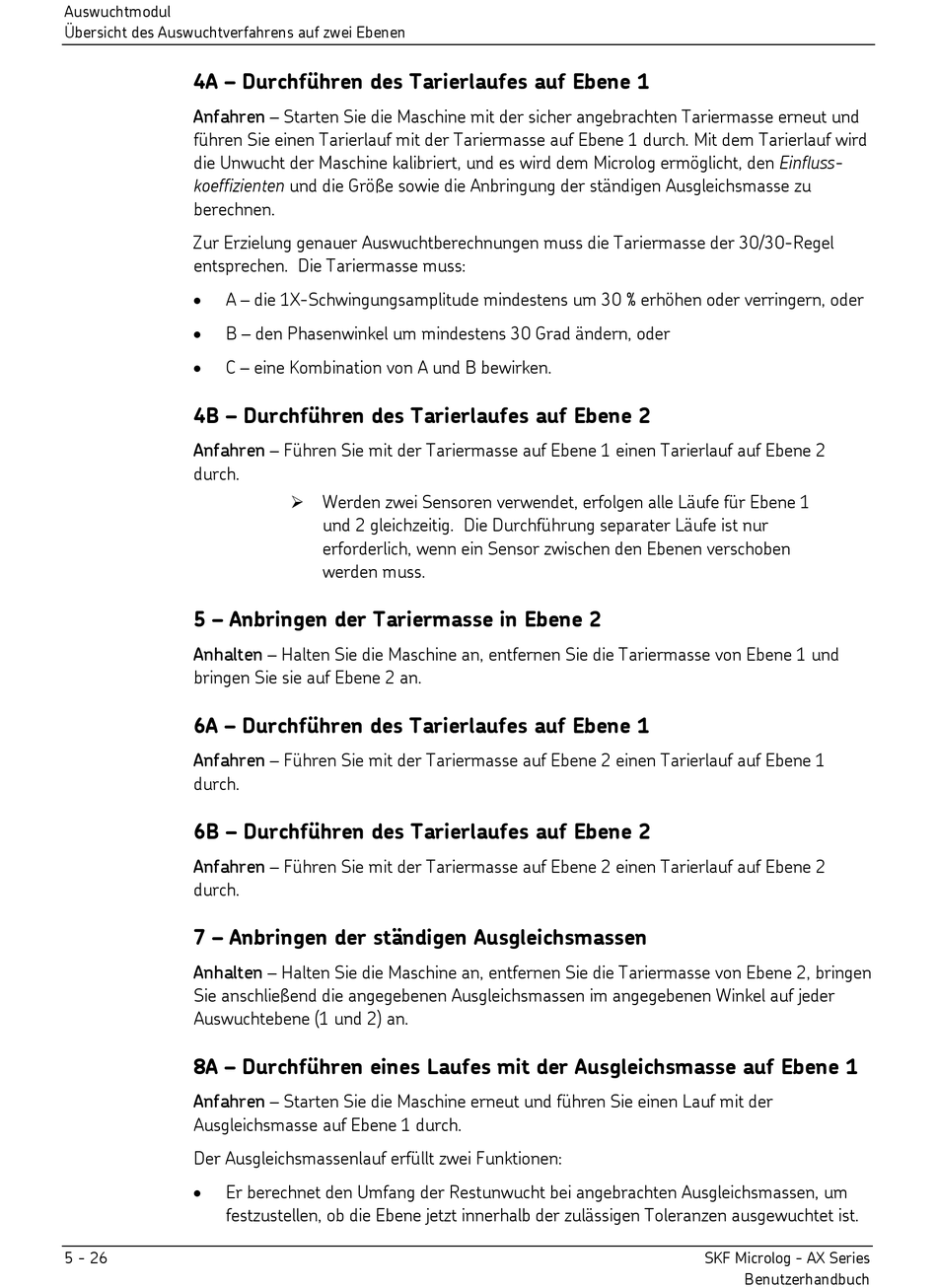

Auswuchtmodul
Übersicht des Auswuchtverfahrens auf zwei Ebenen
4A – Durchführen des Tarierlaufes auf Ebene 1
Anfahren – Starten Sie die Maschine mit der sicher angebrachten Tariermasse erneut und
führen Sie einen Tarierlauf mit der Tariermasse auf Ebene 1 durch. Mit dem Tarierlauf wird
die Unwucht der Maschine kalibriert, und es wird dem Microlog ermöglicht, den Einfluss-
koeffizienten und die Größe sowie die Anbringung der ständigen Ausgleichsmasse zu
berechnen.
Zur Erzielung genauer Auswuchtberechnungen muss die Tariermasse der 30/30-Regel
entsprechen. Die Tariermasse muss:
•
A – die 1X-Schwingungsamplitude mindestens um 30 % erhöhen oder verringern, oder
•
B – den Phasenwinkel um mindestens 30 Grad ändern, oder
•
C – eine Kombination von A und B bewirken.
4B – Durchführen des Tarierlaufes auf Ebene 2
Anfahren – Führen Sie mit der Tariermasse auf Ebene 1 einen Tarierlauf auf Ebene 2
durch.
5 – Anbringen der Tariermasse in Ebene 2
Anhalten – Halten Sie die Maschine an, entfernen Sie die Tariermasse von Ebene 1 und
bringen Sie sie auf Ebene 2 an.
6A – Durchführen des Tarierlaufes auf Ebene 1
Anfahren – Führen Sie mit der Tariermasse auf Ebene 2 einen Tarierlauf auf Ebene 1
durch.
6B – Durchführen des Tarierlaufes auf Ebene 2
Anfahren – Führen Sie mit der Tariermasse auf Ebene 2 einen Tarierlauf auf Ebene 2
durch.
7 – Anbringen der ständigen Ausgleichsmassen
Anhalten – Halten Sie die Maschine an, entfernen Sie die Tariermasse von Ebene 2, bringen
Sie anschließend die angegebenen Ausgleichsmassen im angegebenen Winkel auf jeder
Auswuchtebene (1 und 2) an.
8A – Durchführen eines Laufes mit der Ausgleichsmasse auf Ebene 1
Anfahren – Starten Sie die Maschine erneut und führen Sie einen Lauf mit der
Ausgleichsmasse auf Ebene 1 durch.
Der Ausgleichsmassenlauf erfüllt zwei Funktionen:
•
Er berechnet den Umfang der Restunwucht bei angebrachten Ausgleichsmassen, um
festzustellen, ob die Ebene jetzt innerhalb der zulässigen Toleranzen ausgewuchtet ist.
5 - 26
Werden zwei Sensoren verwendet, erfolgen alle Läufe für Ebene 1
und 2 gleichzeitig. Die Durchführung separater Läufe ist nur
erforderlich, wenn ein Sensor zwischen den Ebenen verschoben
werden muss.
SKF Microlog - AX Series
Benutzerhandbuch
