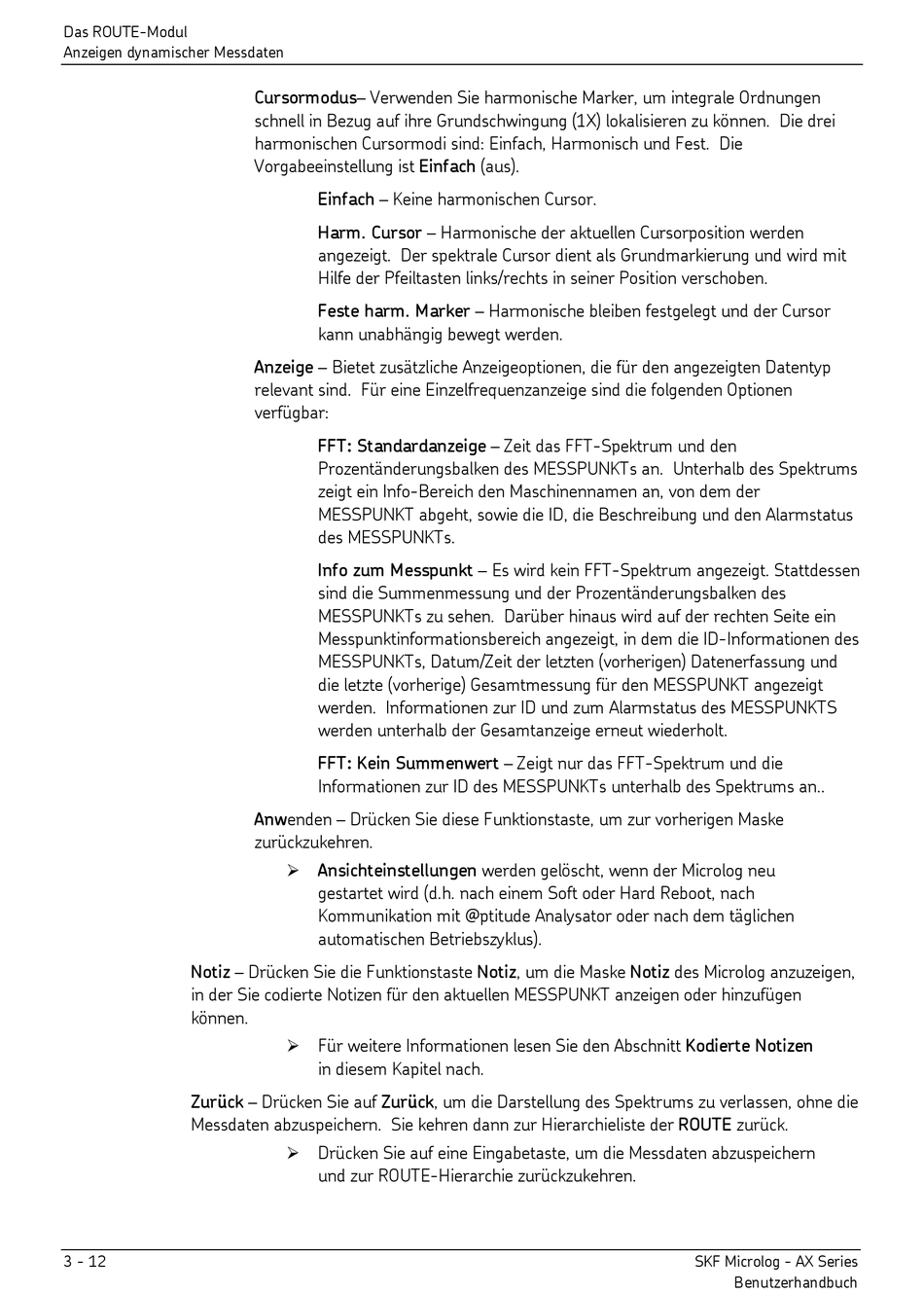

Das ROUTE-Modul
Anzeigen dynamischer Messdaten
Notiz – Drücken Sie die Funktionstaste Notiz, um die Maske Notiz des Microlog anzuzeigen,
in der Sie codierte Notizen für den aktuellen MESSPUNKT anzeigen oder hinzufügen
können.
Zurück – Drücken Sie auf Zurück, um die Darstellung des Spektrums zu verlassen, ohne die
Messdaten abzuspeichern. Sie kehren dann zur Hierarchieliste der ROUTE zurück.
3 - 12
Cursormodus– Verwenden Sie harmonische Marker, um integrale Ordnungen
schnell in Bezug auf ihre Grundschwingung (1X) lokalisieren zu können. Die drei
harmonischen Cursormodi sind: Einfach, Harmonisch und Fest. Die
Vorgabeeinstellung ist Einfach (aus).
Einfach – Keine harmonischen Cursor.
Harm. Cursor – Harmonische der aktuellen Cursorposition werden
angezeigt. Der spektrale Cursor dient als Grundmarkierung und wird mit
Hilfe der Pfeiltasten links/rechts in seiner Position verschoben.
Feste harm. Marker – Harmonische bleiben festgelegt und der Cursor
kann unabhängig bewegt werden.
Anzeige – Bietet zusätzliche Anzeigeoptionen, die für den angezeigten Datentyp
relevant sind. Für eine Einzelfrequenzanzeige sind die folgenden Optionen
verfügbar:
FFT: Standardanzeige – Zeit das FFT-Spektrum und den
Prozentänderungsbalken des MESSPUNKTs an. Unterhalb des Spektrums
zeigt ein Info-Bereich den Maschinennamen an, von dem der
MESSPUNKT abgeht, sowie die ID, die Beschreibung und den Alarmstatus
des MESSPUNKTs.
Info zum Messpunkt – Es wird kein FFT-Spektrum angezeigt. Stattdessen
sind die Summenmessung und der Prozentänderungsbalken des
MESSPUNKTs zu sehen. Darüber hinaus wird auf der rechten Seite ein
Messpunktinformationsbereich angezeigt, in dem die ID-Informationen des
MESSPUNKTs, Datum/Zeit der letzten (vorherigen) Datenerfassung und
die letzte (vorherige) Gesamtmessung für den MESSPUNKT angezeigt
werden. Informationen zur ID und zum Alarmstatus des MESSPUNKTS
werden unterhalb der Gesamtanzeige erneut wiederholt.
FFT: Kein Summenwert – Zeigt nur das FFT-Spektrum und die
Informationen zur ID des MESSPUNKTs unterhalb des Spektrums an..
Anwenden – Drücken Sie diese Funktionstaste, um zur vorherigen Maske
zurückzukehren.
Ansichteinstellungen werden gelöscht, wenn der Microlog neu
gestartet wird (d.h. nach einem Soft oder Hard Reboot, nach
Kommunikation mit @ptitude Analysator oder nach dem täglichen
automatischen Betriebszyklus).
Für weitere Informationen lesen Sie den Abschnitt Kodierte Notizen
in diesem Kapitel nach.
Drücken Sie auf eine Eingabetaste, um die Messdaten abzuspeichern
und zur ROUTE-Hierarchie zurückzukehren.
SKF Microlog - AX Series
Benutzerhandbuch
