Zweikanal-Spektrums- und Kreuzkanalphasendarstellungen

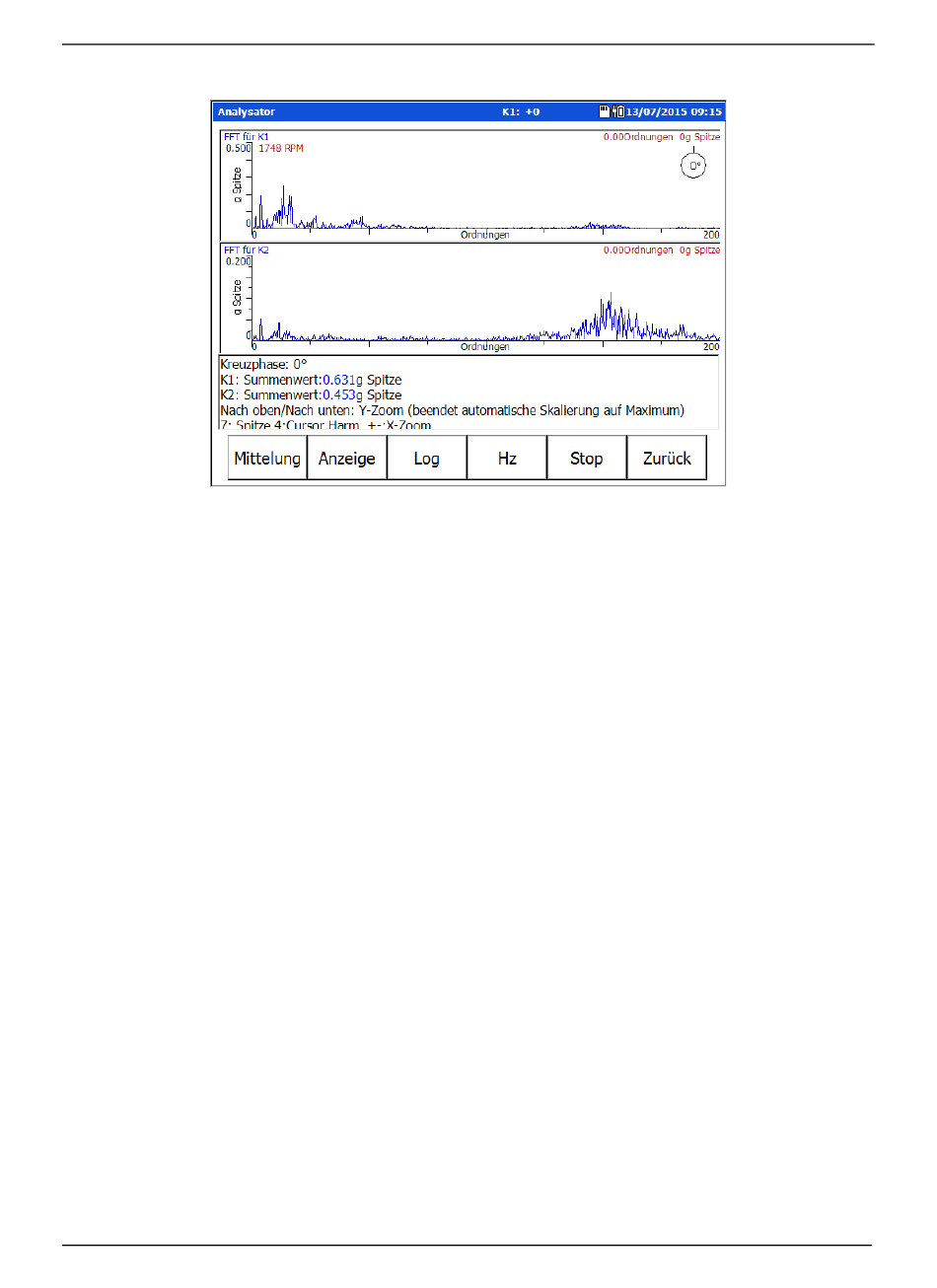

Eine Maske mit einer Zweikanal-Spektrums- und Kreuzkanalphasendarstellung.
Eine Messung der Kreuzkanalphase stellt die Spektren für die Eingabekanäle 1 & 2 sowie
den relativen Phasenwinkel zwischen den beiden Eingabekanälen dar. Beachten Sie, dass
die Phasendifferenz zwischen den beiden Eingaben gemessen wird. Diese ist als relative
Phase bekannt.
Die Spektren für beide Eingabekanäle werden abgespeichert und die relative Phase
zwischen den beiden Kanälen wird im Spektrum oder als eine Tabelle von Amplitude/Phase-
Paaren mit bis zu 8 Drehzahlordnungen dargestellt. In einer Zweikanaldarstellung
Spektrum+Kreuzkanalphase zeigen die ersten beiden Kurven FFT und Phase der Eingabe
von K1 im Verhältnis zur Eingabe von K2 an.
Die folgenden Optionen sind für das Menü Anzeige verfügbar:
SKF Microlog - AX Series
Benutzerhandbuch
Abbildung 4 - 18.
FFT für K1, 2
Leistungs-Cepstrum für K1, 2
Leistungsspektrum für K1, 2
FFT für K1
FFT für K2
FFT+Leistungs- Cepstrum für K1
FFT+Leistungsspektrum für K1
FFT+Leistungs-Cepstrum für K2
FFT+Leistungsspektrum für K2
Das Analysator-Modul
Durchführung von Mehrkanalmessungen
4 - 27
