Das ROUTE-Modul
Betrachtung von Zeitsignaldaten
Betrachtung von Zeitsignaldaten
Grafiken zu Zeitsignalen stellen ein Kurzzeitbeispiel eines unbearbeiteten
Schwingungssignals dar, bei dem die Schwingungsamplitude über der Zeit aufgetragen wird.
Zeitsignaldaten werden in einer grafischen Darstellung ähnlich der Maske für die
Darstellung des Spektrums angezeigt.

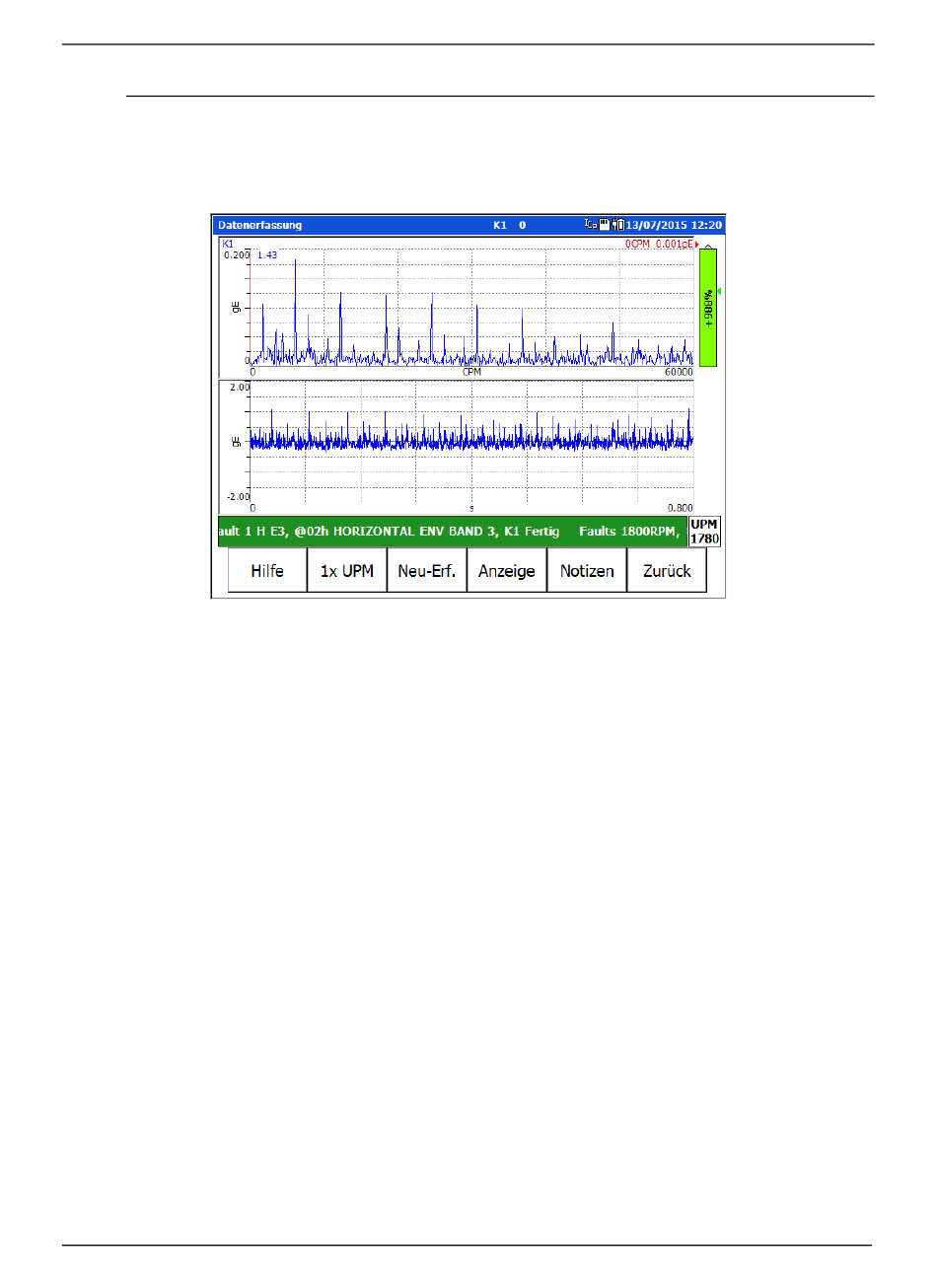

Maske mit nebeneinander angeordnetem Spektrum und Zeitsignal.
Falls Sie einen FFT- und Zeit-MESSPUNKT von der @ptitude Analyst-Software zu laden,
wird normalerweise nur das FFT-Spektrum angezeigt. Falls Sie jedoch nur einen Zeit-
Messpunkt herunterladen, wird das Zeitsignal dargestellt.
Verwenden Sie die Funktionstaste Anzeige, um zu bestimmen, wie FFT- und Zeitdaten
angezeigt werden sollen. Die folgenden Optionen sind verfügbar:
3 - 14
Abbildung 3 - 8.
FFT und Zeit: Standardanzeige
Info zum Messpunkt
FFT und Zeit: Kein Summenw.
Nur FFT
Nur FFT: Kein Summenw.
Nur Zeit
SKF Microlog - AX Series
Benutzerhandbuch
