Zweikanal-Zeitsignaldarstellungen
Auf einer Darstellung eines Zweikanal-Zeitsignals stellt das obere Bild den ersten Kanal
(Kan1 oder Kan3) und das untere Bild den Kanal 2 dar.
Die folgenden Optionen sind für das Menü Anzeige verfügbar:
SKF Microlog - AX Series
Benutzerhandbuch

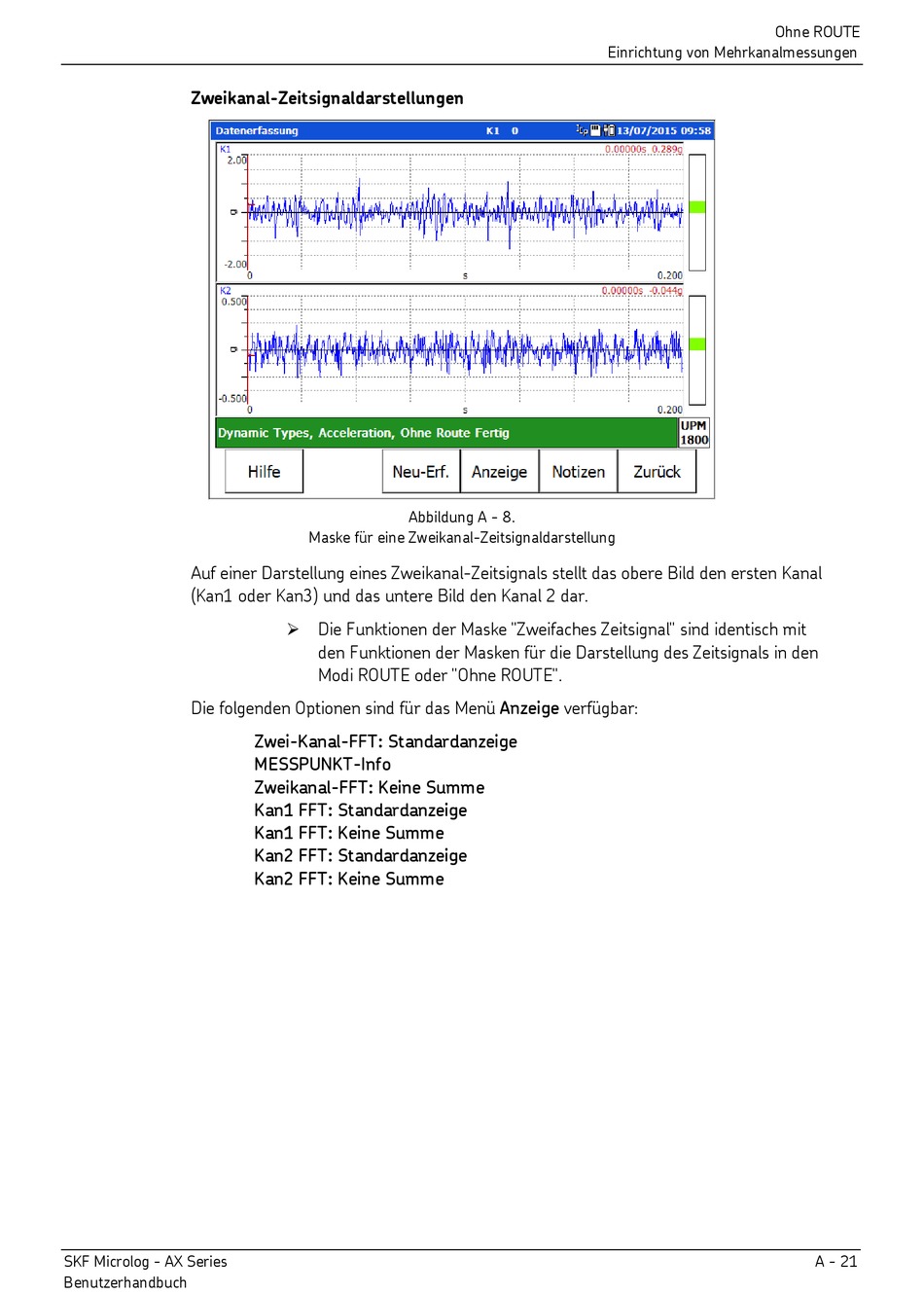

Abbildung A - 8.
Maske für eine Zweikanal-Zeitsignaldarstellung
Die Funktionen der Maske "Zweifaches Zeitsignal" sind identisch mit
den Funktionen der Masken für die Darstellung des Zeitsignals in den
Modi ROUTE oder "Ohne ROUTE".
Zwei-Kanal-FFT: Standardanzeige
MESSPUNKT-Info
Zweikanal-FFT: Keine Summe
Kan1 FFT: Standardanzeige
Kan1 FFT: Keine Summe
Kan2 FFT: Standardanzeige
Kan2 FFT: Keine Summe
Ohne ROUTE
Einrichtung von Mehrkanalmessungen
A - 21
