Auswuchtmodul
Durchführung eines Verfahrens auf einer Ebene
Tatsächlich – Wenn Sie die im Feld Ausgleichsmasse angegebene Ausgleichsmasse nicht
zur Verfügung haben, drücken Sie die Funktionstaste Tatsächlich. Das Dialogfeld
Tatsächliche Korrektur wird angezeigt und bietet Ihnen die Möglichkeit, die von Ihnen
verwendete tatsächliche Korrekturmasse sowie den tatsächlichen Winkel anzugeben.
Geben Sie die tatsächliche Ausgleichsmasse, den tatsächlichen Winkel und den
tatsächlichen Radius ein, die Sie für den Ausgleichslauf verwenden werden, und drücken
Sie anschließend die Funktionstaste OK des Dialogfelds. Der Microlog zeigt die restliche
Unwucht an, die Ihnen bleibt, wenn Sie diese Einstellungen verwenden.
5 - 22

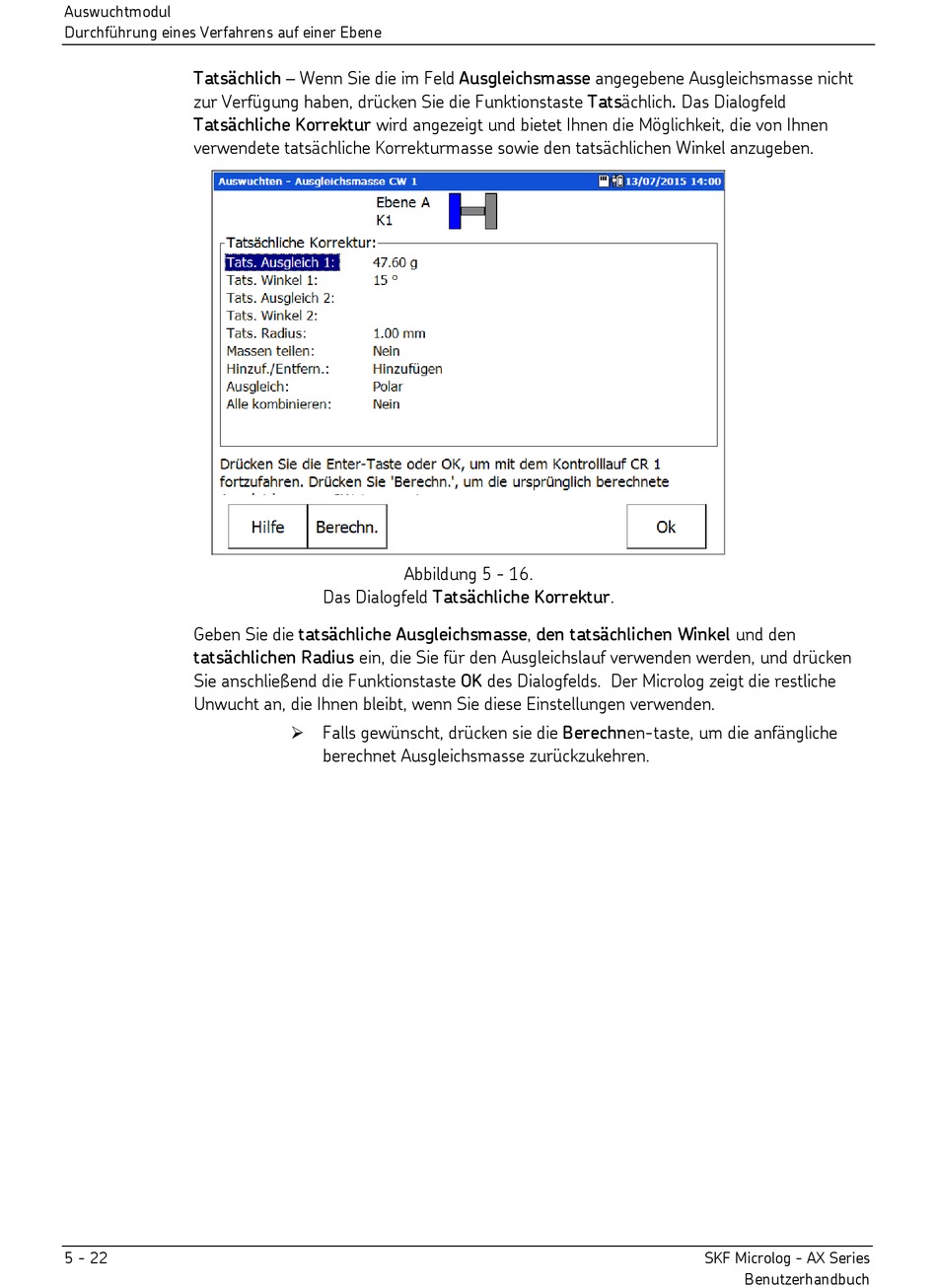

Abbildung 5 - 16.
Das Dialogfeld Tatsächliche Korrektur.
 Falls gewünscht, drücken sie die Berechnen-taste, um die anfängliche
berechnet Ausgleichsmasse zurückzukehren.
