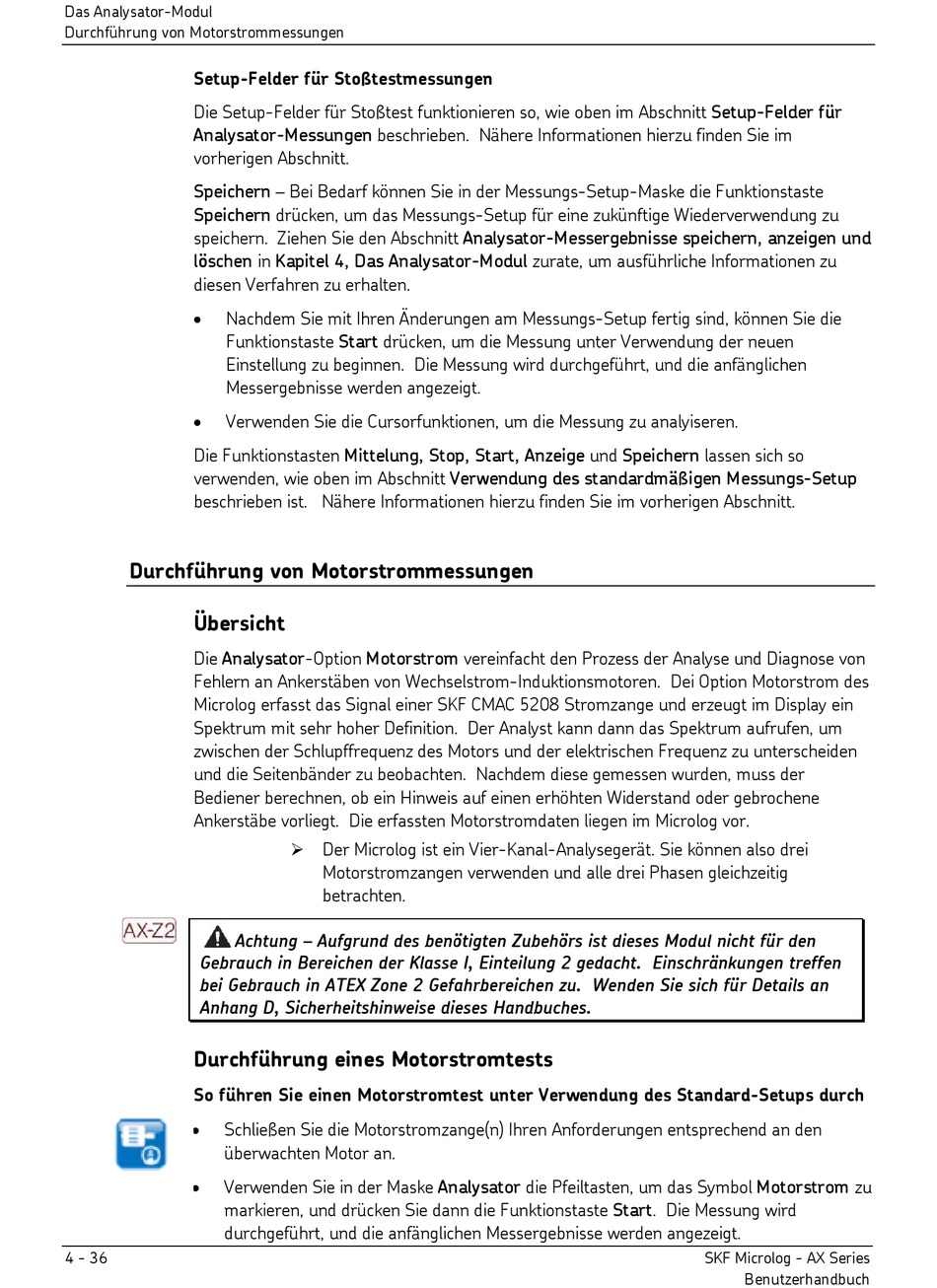

Das Analysator-Modul
Durchführung von Motorstrommessungen
Setup-Felder für Stoßtestmessungen
Die Setup-Felder für Stoßtest funktionieren so, wie oben im Abschnitt Setup-Felder für
Analysator-Messungen beschrieben. Nähere Informationen hierzu finden Sie im
vorherigen Abschnitt.
Speichern – Bei Bedarf können Sie in der Messungs-Setup-Maske die Funktionstaste
Speichern drücken, um das Messungs-Setup für eine zukünftige Wiederverwendung zu
speichern. Ziehen Sie den Abschnitt Analysator-Messergebnisse speichern, anzeigen und
löschen in Kapitel 4, Das Analysator-Modul zurate, um ausführliche Informationen zu
diesen Verfahren zu erhalten.
•
Nachdem Sie mit Ihren Änderungen am Messungs-Setup fertig sind, können Sie die
Funktionstaste Start drücken, um die Messung unter Verwendung der neuen
Einstellung zu beginnen. Die Messung wird durchgeführt, und die anfänglichen
Messergebnisse werden angezeigt.
•
Verwenden Sie die Cursorfunktionen, um die Messung zu analyiseren.
Die Funktionstasten Mittelung, Stop, Start, Anzeige und Speichern lassen sich so
verwenden, wie oben im Abschnitt Verwendung des standardmäßigen Messungs-Setup
beschrieben ist. Nähere Informationen hierzu finden Sie im vorherigen Abschnitt.
Durchführung von Motorstrommessungen
Übersicht
Die Analysator-Option Motorstrom vereinfacht den Prozess der Analyse und Diagnose von
Fehlern an Ankerstäben von Wechselstrom-Induktionsmotoren. Dei Option Motorstrom des
Microlog erfasst das Signal einer SKF CMAC 5208 Stromzange und erzeugt im Display ein
Spektrum mit sehr hoher Definition. Der Analyst kann dann das Spektrum aufrufen, um
zwischen der Schlupffrequenz des Motors und der elektrischen Frequenz zu unterscheiden
und die Seitenbänder zu beobachten. Nachdem diese gemessen wurden, muss der
Bediener berechnen, ob ein Hinweis auf einen erhöhten Widerstand oder gebrochene
Ankerstäbe vorliegt. Die erfassten Motorstromdaten liegen im Microlog vor.
Achtung – Aufgrund des benötigten Zubehörs ist dieses Modul nicht für den
Gebrauch in Bereichen der Klasse I, Einteilung 2 gedacht. Einschränkungen treffen
bei Gebrauch in ATEX Zone 2 Gefahrbereichen zu. Wenden Sie sich für Details an
Anhang D, Sicherheitshinweise dieses Handbuches.
Durchführung eines Motorstromtests
So führen Sie einen Motorstromtest unter Verwendung des Standard-Setups durch
•
Schließen Sie die Motorstromzange(n) Ihren Anforderungen entsprechend an den
überwachten Motor an.
•
Verwenden Sie in der Maske Analysator die Pfeiltasten, um das Symbol Motorstrom zu
markieren, und drücken Sie dann die Funktionstaste Start. Die Messung wird
durchgeführt, und die anfänglichen Messergebnisse werden angezeigt.
4 - 36
Der Microlog ist ein Vier-Kanal-Analysegerät. Sie können also drei
Motorstromzangen verwenden und alle drei Phasen gleichzeitig
betrachten.
SKF Microlog - AX Series
Benutzerhandbuch
