Das ROUTE-Modul
Anzeigen dynamischer Messdaten
Frequenz und Amplitude von individuellen Spektralanteilen in der Darstellung auf dem
Microlog erhalten.
Summenwert
MESSPUNKT-Info-Bereich; Maschinenname, ID des MESSPUNKTs,
Beschreibung des MESSPUNKTs, Alarmzustand
Cursor
aktuelle Cursor-Frequenz und Amplitude
Alarmanzeigen
Anzeige für vorherige Messung
% Unterschied zu vorheriger Messung
Cursor-Frequenz als Drehzahl einstellen
Messung erneut durchführen
Codierte und eingegebene Hinweise anzeigen/hinzufügen
Beenden ohne das Speichern von Daten
Die folgenden Elemente sind in der Maske zur Darstellung eines Spektrums enthalten:
Summenwert – Der Summenwert der Messung wird in der links oben in der Darstellung
angezeigt.
Position/Amplitude des Cursors – Verwenden Sie die Pfeiltasten links/rechts, um den
Cursor des Spektrums zu bewegen. Die Position und Amplitude des Cursors werden in der
rechten oberen Ecke angezeigt.
Geänderte Prozentleiste – Die Leiste rechts vom Spektrum liefert Informationen zum
Summenwert der Messung im Vergleich zu den Voralarm- und Alarmwerten (jeweils gelbe
und rote Pfeile) und zur vorherigen Messung (grüner Pfeil). Der aktuelle Messwert wird
durch die Farbleiste angezeigt, die rot ist, wenn sich der MESSPUNKT im Alarmstatus
befindet, gelb ist im Voralarmstatus und grün ist, wenn kein Alarm vorliegt. Wenn der Wert
der Messamplitude über die Anzeige hinausgeht, erscheint die Anzeige „Summenüberlauf"
oben in der Leiste.
3 - 10

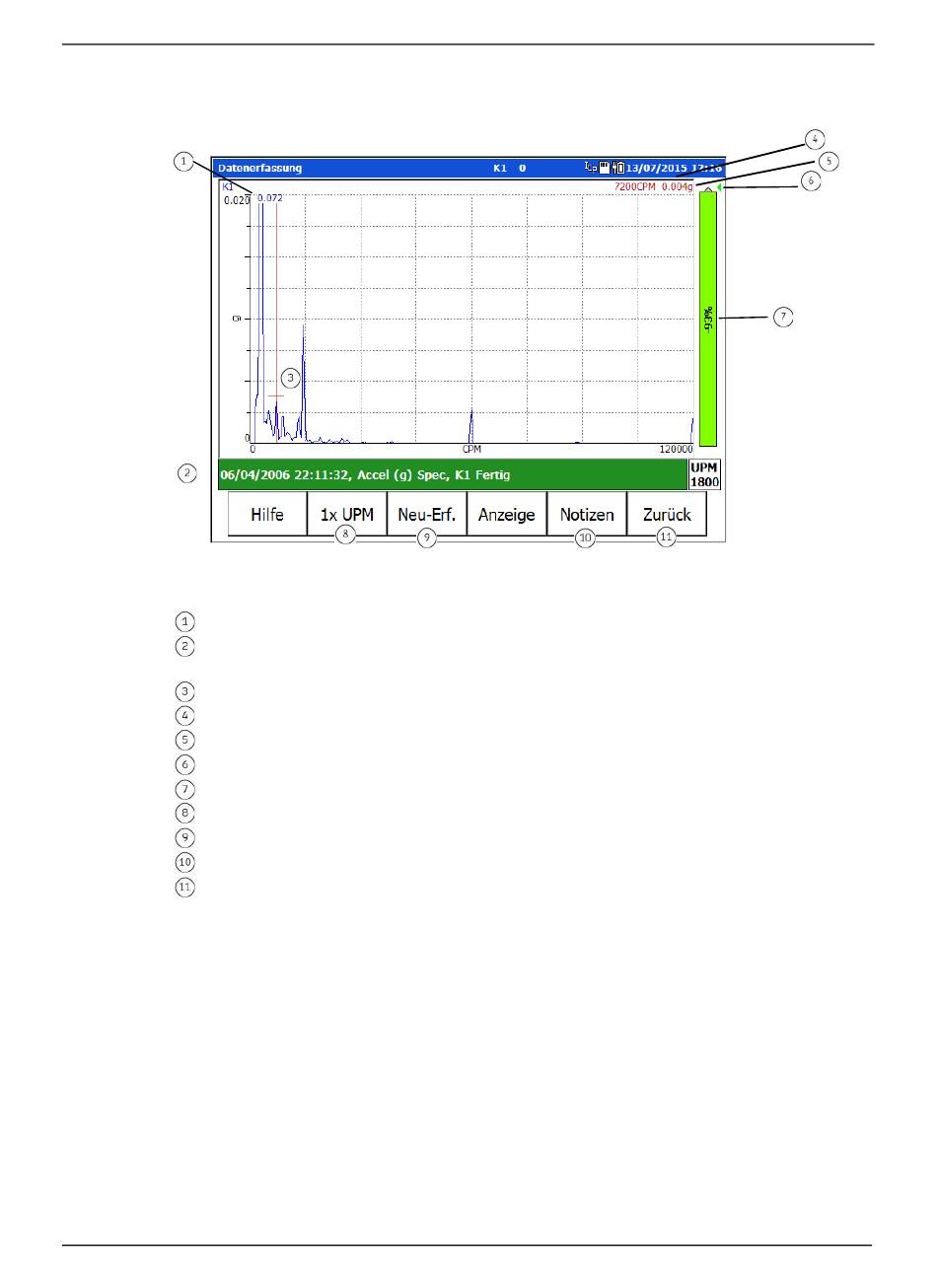

Abbildung 3 - 6.
Maske zur Darstellung eines Spektrums.
SKF Microlog - AX Series
Benutzerhandbuch
