So führen Sie eine Hoch- bzw. Auslauf Messung durch:
•
Verbinden Sie den Sensor und den Tacho mit dem Testobjekt (Maschinengehäuse oder
Struktur).
•
Verwenden Sie in der Hauptmenümaske die Pfeiltasten, um das Hochlauf/Auslauf-
Symbol zu markieren, und drücken Sie dann auf eine Eingabe- / Enter-Taste. Die
Maske Hochlauf/Auslauf wird angezeigt.
Das Menü Hochlauf/Auslauf bietet folgende Optionen:
Anfordern – Fordert die Setup-Maske der letzten durchgeführten Hochlauf/Auslauf-
Messung an (unabhängig davon, ob diese gespeichert wurde oder nicht).
Hochlauf – Leitet eine Hochlaufmessung unter Verwendung der Standardeinstellungen ein.
Auslauf – Leitet eine Auslaufmessung unter Verwendung der Standardeinstellungen ein.
Neu – Bietet eine weitere Möglichkeit für die Einrichtung einer neuen „benutzerdefinierten"
Hochlauf/Auslauf-Messung.
Abrufen – Ruft die Maske Hochlauf/Auslauf – Setup laden auf, über die Sie zuvor
gespeicherte Hochlauf/Auslauf-Messdaten bzw. gespeicherte Setups für Hochlauf/Auslauf-
Messungen abrufen können.
Funktionstasten
Die Funktionstasten an der Unterseite der Maske Hochlauf/Auslauf umfassen:
Hilfe – Zeigt die kontextbezogene Hilfemaske des Microlog an.
Setup – Zeigt die Messungs-Setup-Maske für den markierten Messtyp an (d.h. Anfordern,
Hochlauf, Auslauf oder Neu).
Abruf – Ruft die Maske Hochlauf/Auslauf – Daten abrufen auf, über die Sie zuvor
gespeicherte Rekorder-Messdaten bzw. gespeicherte Setups für Rekorder-Messungen
abrufen können.
SKF Microlog - AX Series
Benutzerhandbuch
Verfahren zum Einrichten einer Hochlauf/Auslauf-Messung

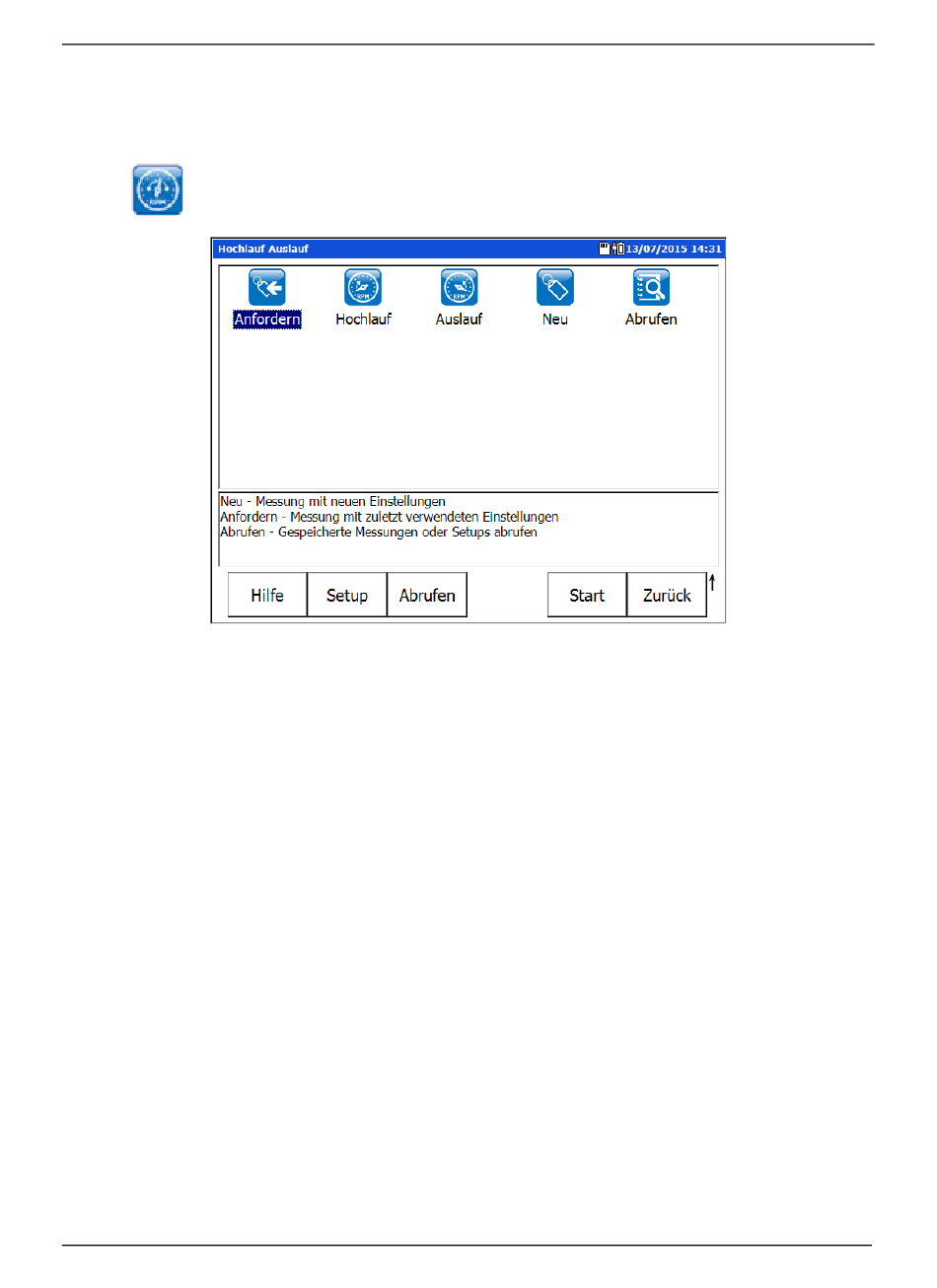

Abbildung 7 - 2.
Maske Hochlauf/Auslauf.
Hoch-/Auslauf-Modul (RUCD)
7 - 3
