Optionen für die Stoßtestanzeige
Anzeige – Verwenden Sie die Funktionstaste Anzeige, um zu bestimmen, wie die
dargestellten Stoßtestmessergebnisse angezeigt werden sollen.
Für Stoßtestmessungen sind die folgenden Anzeigeoptionen verfügbar:
So ändern Sie die Einstellungen der Stoßtestmessung
Verwenden Sie in der Maske Analysator die Pfeiltasten, um das Symbol Stoßtest zu
markieren, und drücken Sie dann die Funktionstaste Setup (oder die Eingabe-/Enter-
Taste). Die Setup-Maske der Messung wird angezeigt.

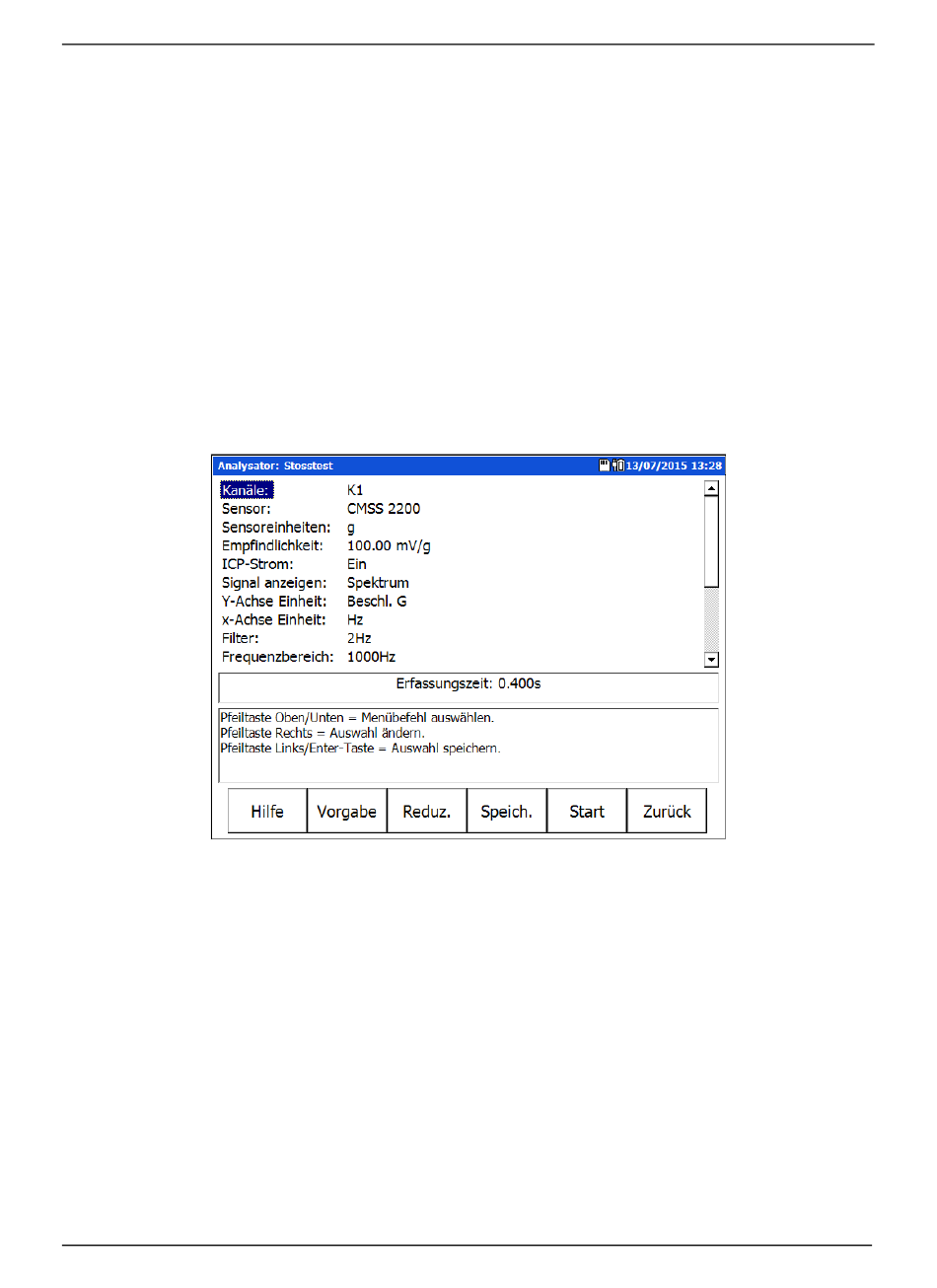

Die standardmäßige Setup-Maske für Stoßtests (erweiterte Ansicht).
Die Setup-Maske zeigt anfänglich eine „reduzierte" Liste von Messparametern an. Hierbei
handelt es sich um diejenigen, die vor der Durchführung einer Messung häufiger von
Analysten geändert werden. Die vollständige Parameterliste kann über die Funktionstaste
Erweitern der Setup-Maske angezeigt werden.
Gehen Sie folgendermaßen vor, um das Setup der Messung zu ändern und
anschließend die Messung vorzunehmen:
Verwenden Sie die Pfeiltasten nach oben/nach unten, um den zu ändernden
Messparameter zu markieren, und verwenden Sie dann die Pfeiltaste nach rechts, um
die Optionen des Parameters anzuzeigen.
Markieren Sie die gewünschte Option bzw. heben Sie diese hervor, und drücken Sie
anschließend die Pfeiltaste nach links (oder die Eingabetaste), um die markierte Option
auszuwählen.
SKF Microlog - AX Series
Benutzerhandbuch
FFT für K1
Leistungs-Cepstrum für K1
Leistungsspektrum für K1
FFT+Leistungs-Cepstrum für K1
FFT+Leistungsspektrum für K1
Tabelle mit Spitzen für K1
Abbildung 4 - 25.
Das Analysator-Modul
Durchführung eines Stoßtests
4 - 35
