Das ROUTE-Modul
Abrufen von erfassten Daten
•
Nachdem Sie die Messdaten betrachtet haben, drücken Sie entweder auf eine
Eingabetaste oder auf die Funktionstaste Zurück, um zur ROUTE-Hierarchie
zurückzukehren.
Abruf von mehreren Messdaten
Manche Typen von MESSPUNKTEn erfassen automatisch mehrere Messungen, wenn Daten
für den MESSPUNKT erfasst werden. Beispielsweise:
Beim Abrufen dieser Datentypen können Sie jede zugehörige Messung in der Maske
Abrufen durchlaufen.
Abrufen von Mehrfach-Messdaten:
•
Verwenden Sie in der ROUTE-Hierarchie die Pfeiltasten links, rechts, aufwärts und
abwärts, um den MESSPUNKT zu markieren, den Sie abrufen möchten, und drücken
Sie die Funktionstaste Abrufen. Die erste Messung wird angezeigt.
•
Drücken Sie auf eine Eingabetaste oder auf die Funktionstaste Weiter, um die
Darstellungsmasken für die verbleibenden Messungen zu betrachten, oder
•
Drücken Sie die Funktionstaste Vorher, um zur vorhergehenden Messung
zurückzukehren.
3 - 30
Zweikanal-MESSPUNKTE, die Daten für K1 und K2 gleichzeitig erfassen.
Triax-Messpunkte, die simultan drei Messungen für die Sensorposition erfassen
(eine für jede vom Triax-Beschleunigungssensor überwachte Achse).
FFT- & Zeit-MESSPUNKTE, die ein FFT-Spektrum und ein Zeitsignal für die
Messung automatisch speichern.
MPA-MESSPUNKTE, die eine Gruppe von MESSPUNKTEN mit einer
Sensorposition in Verbindung bringen. Mit dem Microlog können Sie Daten für
jeden MPA-MESSPUNKT in einer MPA-Gruppe anzeigen.

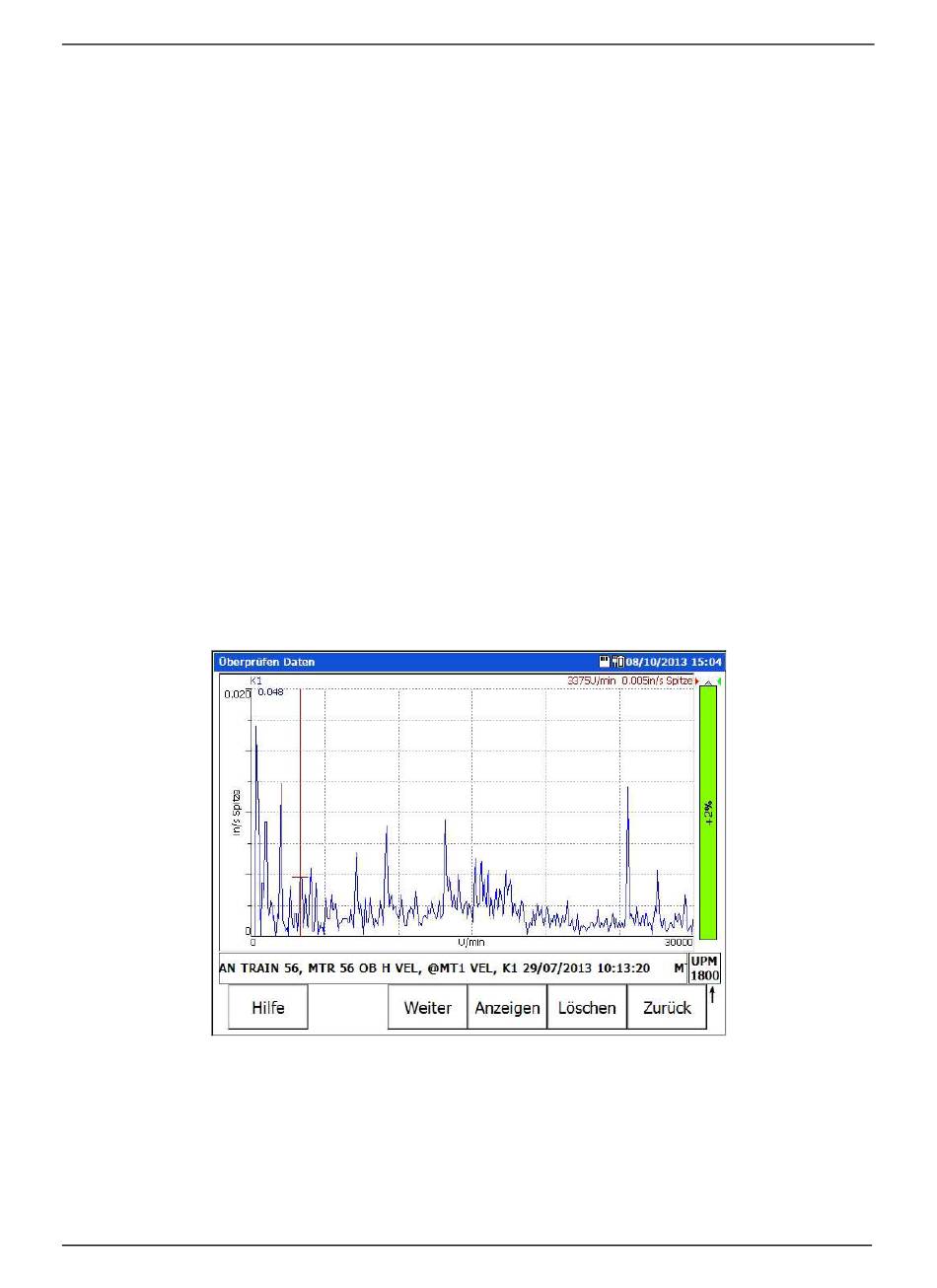

Abbildung 3 - 17.
Maske zum Abrufen der MPA-Spektraldarstellung.
SKF Microlog - AX Series
Benutzerhandbuch
