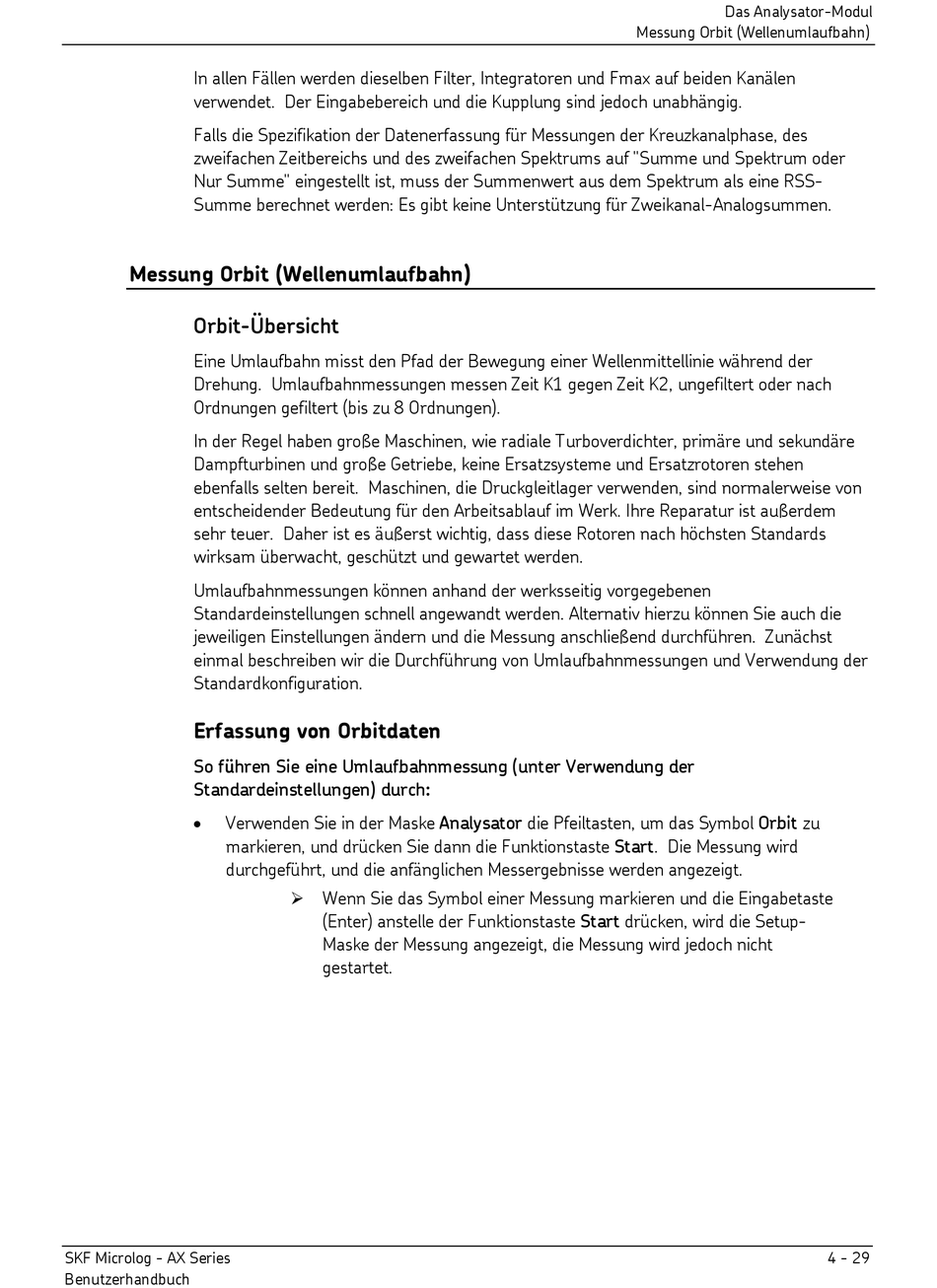

In allen Fällen werden dieselben Filter, Integratoren und Fmax auf beiden Kanälen
verwendet. Der Eingabebereich und die Kupplung sind jedoch unabhängig.
Falls die Spezifikation der Datenerfassung für Messungen der Kreuzkanalphase, des
zweifachen Zeitbereichs und des zweifachen Spektrums auf "Summe und Spektrum oder
Nur Summe" eingestellt ist, muss der Summenwert aus dem Spektrum als eine RSS-
Summe berechnet werden: Es gibt keine Unterstützung für Zweikanal-Analogsummen.
Messung Orbit (Wellenumlaufbahn)
Orbit-Übersicht
Eine Umlaufbahn misst den Pfad der Bewegung einer Wellenmittellinie während der
Drehung. Umlaufbahnmessungen messen Zeit K1 gegen Zeit K2, ungefiltert oder nach
Ordnungen gefiltert (bis zu 8 Ordnungen).
In der Regel haben große Maschinen, wie radiale Turboverdichter, primäre und sekundäre
Dampfturbinen und große Getriebe, keine Ersatzsysteme und Ersatzrotoren stehen
ebenfalls selten bereit. Maschinen, die Druckgleitlager verwenden, sind normalerweise von
entscheidender Bedeutung für den Arbeitsablauf im Werk. Ihre Reparatur ist außerdem
sehr teuer. Daher ist es äußerst wichtig, dass diese Rotoren nach höchsten Standards
wirksam überwacht, geschützt und gewartet werden.
Umlaufbahnmessungen können anhand der werksseitig vorgegebenen
Standardeinstellungen schnell angewandt werden. Alternativ hierzu können Sie auch die
jeweiligen Einstellungen ändern und die Messung anschließend durchführen. Zunächst
einmal beschreiben wir die Durchführung von Umlaufbahnmessungen und Verwendung der
Standardkonfiguration.
Erfassung von Orbitdaten
So führen Sie eine Umlaufbahnmessung (unter Verwendung der
Standardeinstellungen) durch:
•
Verwenden Sie in der Maske Analysator die Pfeiltasten, um das Symbol Orbit zu
markieren, und drücken Sie dann die Funktionstaste Start. Die Messung wird
durchgeführt, und die anfänglichen Messergebnisse werden angezeigt.
SKF Microlog - AX Series
Benutzerhandbuch
Wenn Sie das Symbol einer Messung markieren und die Eingabetaste
(Enter) anstelle der Funktionstaste Start drücken, wird die Setup-
Maske der Messung angezeigt, die Messung wird jedoch nicht
gestartet.
