Zurück – Drücken Sie die Taste Zurück, um die ausgewählte ROUTE zu beenden und zur
Routen Manager-Maske zurückzukehren.
Eine Bemerkung zur Einstellung „Auto-Vorgehen"
Die Einstellung Auto-Vorgehen in der Maske Konfiguration bestimmt, wie resultierende
Spektren während der ROUTE-Datenerfassung angezeigt werden. Die Optionen sind:
Dither-Zeit – Zeit in Sekunden, während derer Spektralergebnisse angezeigt werden, bevor
Auto-Vorgehen mit dem nächsten MESSPUNKT der Hierarchie fortfährt.
Beginn der Route-Datenerfassung
Beginn der Datenerfassung für die ROUTE:
•
In der Hauptmaske wählen Sie die Option für den Modus ROUTE. Die Routen Manager-
Maske zeigt eine Liste aller im Microlog gespeicherten ROUTEs an.
Wenn die ROUTEN-Liste angezeigt wird, können Sie die Pfeiltasten nach oben/unten
•
verwenden, um den Namen der ROUTE zu markieren, die Sie aktiveren möchten.
Verwenden Sie anschließend die Eingabe- bzw. Rechtspfeiltaste, um die markierte
ROUTE auszuwählen. Ein Fortschrittsdialogfeld wird angezeigt, während der Microlog
die ROUTE in den Speicher lädt. In der ROUTE-Liste wird die spezifizierte Hierarchie der
ROUTE angezeigt.
SKF Microlog - AX Series
Benutzerhandbuch
Ein – Die Datenerfassung der ROUTE schreitet schnell voran, wobei die jeweiligen
Spektralmessergebnisse über eine festgelegte Dither-Zeit hinweg angezeigt
werden.
Aus – Die Datenerfassung der ROUTE wird manuell durchgeführt. Jedes
Spektralmessungsergebnis wird angezeigt, bis die Enter-Taste gedrückt wird, um
die Messung anzuhalten, und Fortfahren gedrückt wird, um mit dem nächsten
MESSPUNKT der Hierarchie fortzufahren.

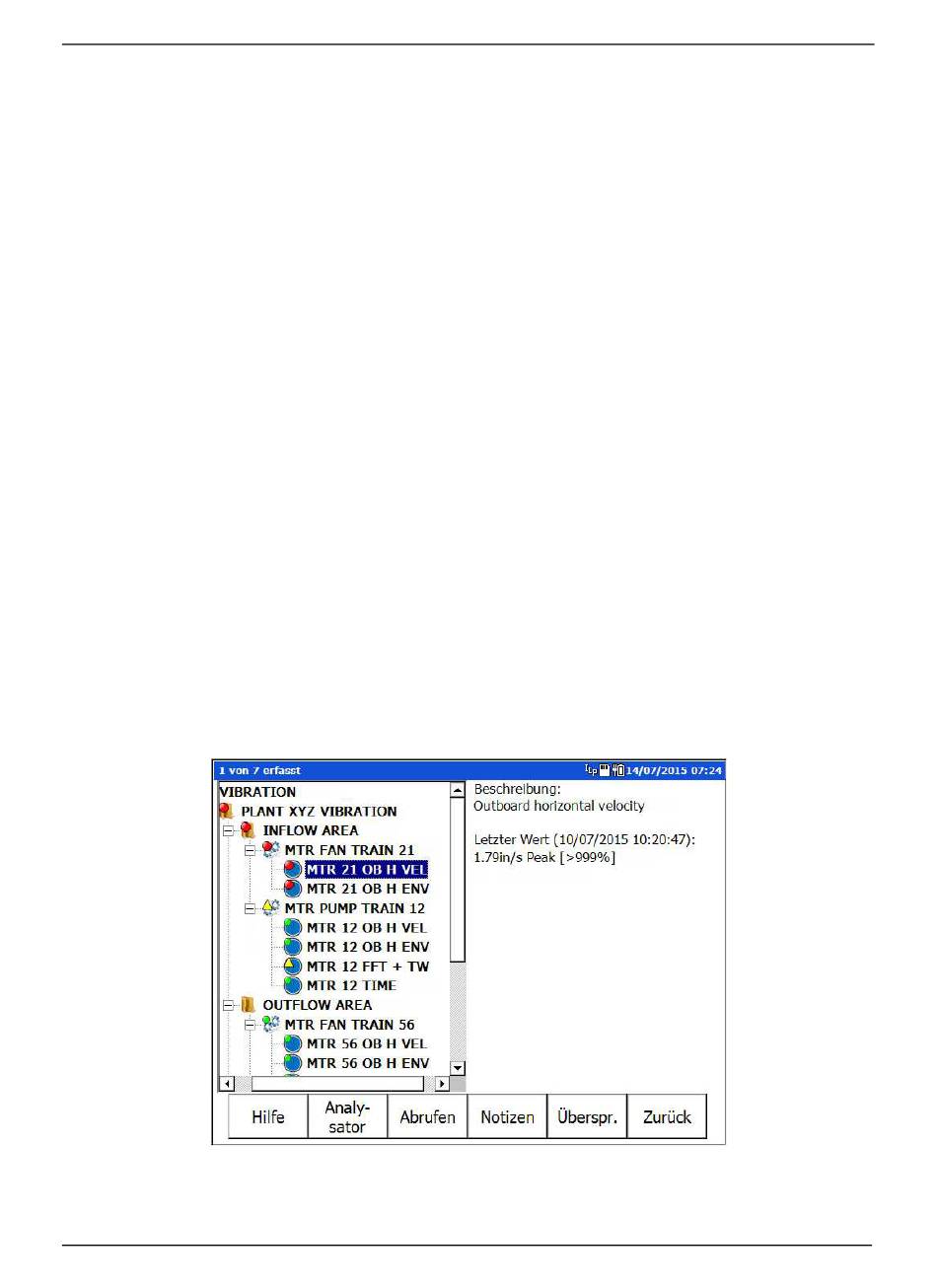

Abbildung 3 - 3.
Maske des Modus ROUTE.
Das ROUTE-Modul
Sammeln von ROUTE-Messungen
3 - 7
