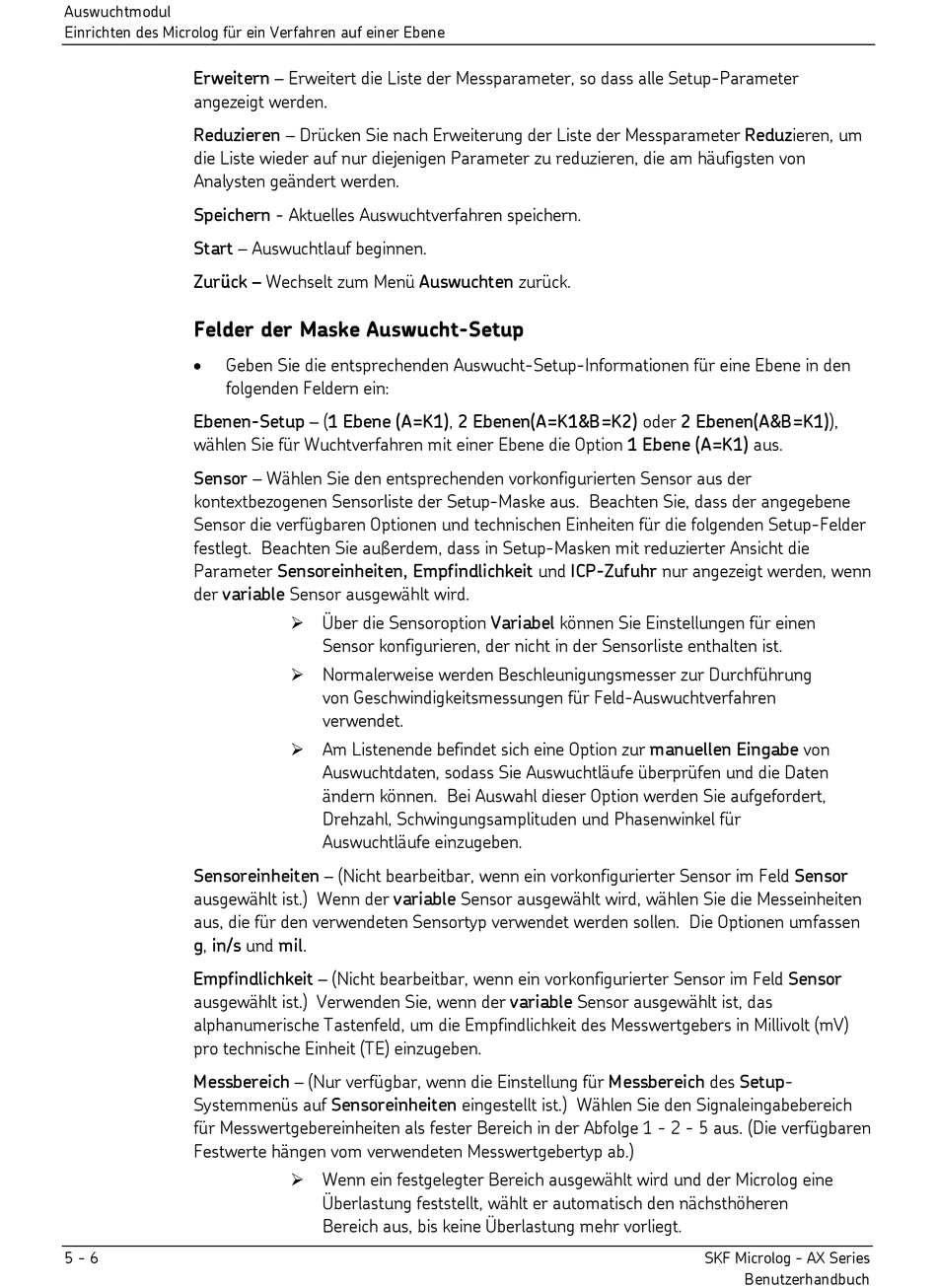

Felder Der Maske Auswucht-Setup - SKF Microlog AX Serie Benutzerhandbuch

Auswuchtmodul
Einrichten des Microlog für ein Verfahren auf einer Ebene
Erweitern – Erweitert die Liste der Messparameter, so dass alle Setup-Parameter
angezeigt werden.
Reduzieren – Drücken Sie nach Erweiterung der Liste der Messparameter Reduzieren, um
die Liste wieder auf nur diejenigen Parameter zu reduzieren, die am häufigsten von
Analysten geändert werden.
Speichern - Aktuelles Auswuchtverfahren speichern.
Start – Auswuchtlauf beginnen.
Zurück – Wechselt zum Menü Auswuchten zurück.

Felder der Maske Auswucht-Setup

•
Geben Sie die entsprechenden Auswucht-Setup-Informationen für eine Ebene in den
folgenden Feldern ein:
Ebenen-Setup – (1 Ebene (A=K1), 2 Ebenen(A=K1&B=K2) oder 2 Ebenen(A&B=K1)),
wählen Sie für Wuchtverfahren mit einer Ebene die Option 1 Ebene (A=K1) aus.
Sensor – Wählen Sie den entsprechenden vorkonfigurierten Sensor aus der
kontextbezogenen Sensorliste der Setup-Maske aus. Beachten Sie, dass der angegebene
Sensor die verfügbaren Optionen und technischen Einheiten für die folgenden Setup-Felder
festlegt. Beachten Sie außerdem, dass in Setup-Masken mit reduzierter Ansicht die
Parameter Sensoreinheiten, Empfindlichkeit und ICP-Zufuhr nur angezeigt werden, wenn
der variable Sensor ausgewählt wird.
Sensoreinheiten – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Wenn der variable Sensor ausgewählt wird, wählen Sie die Messeinheiten
aus, die für den verwendeten Sensortyp verwendet werden sollen. Die Optionen umfassen
g, in/s und mil.
Empfindlichkeit – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Verwenden Sie, wenn der variable Sensor ausgewählt ist, das
alphanumerische Tastenfeld, um die Empfindlichkeit des Messwertgebers in Millivolt (mV)
pro technische Einheit (TE) einzugeben.
Messbereich – (Nur verfügbar, wenn die Einstellung für Messbereich des Setup-
Systemmenüs auf Sensoreinheiten eingestellt ist.) Wählen Sie den Signaleingabebereich
für Messwertgebereinheiten als fester Bereich in der Abfolge 1 - 2 - 5 aus. (Die verfügbaren
Festwerte hängen vom verwendeten Messwertgebertyp ab.)
5 - 6
 Über die Sensoroption Variabel können Sie Einstellungen für einen
Sensor konfigurieren, der nicht in der Sensorliste enthalten ist.
 Normalerweise werden Beschleunigungsmesser zur Durchführung
von Geschwindigkeitsmessungen für Feld-Auswuchtverfahren
verwendet.
 Am Listenende befindet sich eine Option zur manuellen Eingabe von
Auswuchtdaten, sodass Sie Auswuchtläufe überprüfen und die Daten
ändern können. Bei Auswahl dieser Option werden Sie aufgefordert,
Drehzahl, Schwingungsamplituden und Phasenwinkel für
Auswuchtläufe einzugeben.
 Wenn ein festgelegter Bereich ausgewählt wird und der Microlog eine
Überlastung feststellt, wählt er automatisch den nächsthöheren
Bereich aus, bis keine Überlastung mehr vorliegt.
