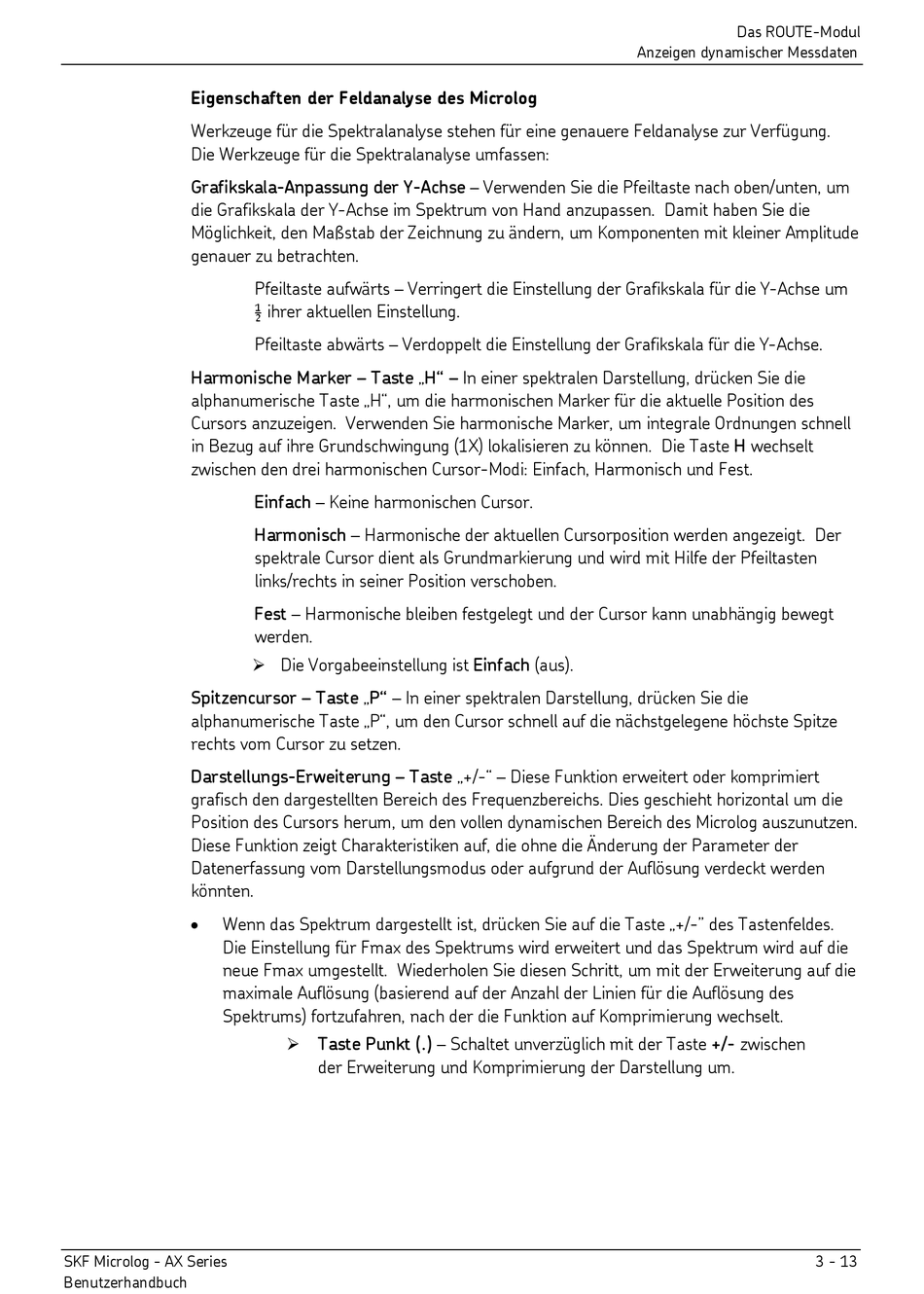

Eigenschaften der Feldanalyse des Microlog
Werkzeuge für die Spektralanalyse stehen für eine genauere Feldanalyse zur Verfügung.
Die Werkzeuge für die Spektralanalyse umfassen:
Grafikskala-Anpassung der Y-Achse – Verwenden Sie die Pfeiltaste nach oben/unten, um
die Grafikskala der Y-Achse im Spektrum von Hand anzupassen. Damit haben Sie die
Möglichkeit, den Maßstab der Zeichnung zu ändern, um Komponenten mit kleiner Amplitude
genauer zu betrachten.
Harmonische Marker – Taste „H" – In einer spektralen Darstellung, drücken Sie die
alphanumerische Taste „H", um die harmonischen Marker für die aktuelle Position des
Cursors anzuzeigen. Verwenden Sie harmonische Marker, um integrale Ordnungen schnell
in Bezug auf ihre Grundschwingung (1X) lokalisieren zu können. Die Taste H wechselt
zwischen den drei harmonischen Cursor-Modi: Einfach, Harmonisch und Fest.
Spitzencursor – Taste „P" – In einer spektralen Darstellung, drücken Sie die
alphanumerische Taste „P", um den Cursor schnell auf die nächstgelegene höchste Spitze
rechts vom Cursor zu setzen.
Darstellungs-Erweiterung – Taste „+/-" – Diese Funktion erweitert oder komprimiert
grafisch den dargestellten Bereich des Frequenzbereichs. Dies geschieht horizontal um die
Position des Cursors herum, um den vollen dynamischen Bereich des Microlog auszunutzen.
Diese Funktion zeigt Charakteristiken auf, die ohne die Änderung der Parameter der
Datenerfassung vom Darstellungsmodus oder aufgrund der Auflösung verdeckt werden
könnten.
•
Wenn das Spektrum dargestellt ist, drücken Sie auf die Taste „+/-" des Tastenfeldes.
Die Einstellung für Fmax des Spektrums wird erweitert und das Spektrum wird auf die
neue Fmax umgestellt. Wiederholen Sie diesen Schritt, um mit der Erweiterung auf die
maximale Auflösung (basierend auf der Anzahl der Linien für die Auflösung des
Spektrums) fortzufahren, nach der die Funktion auf Komprimierung wechselt.
SKF Microlog - AX Series
Benutzerhandbuch
Pfeiltaste aufwärts – Verringert die Einstellung der Grafikskala für die Y-Achse um
½ ihrer aktuellen Einstellung.
Pfeiltaste abwärts – Verdoppelt die Einstellung der Grafikskala für die Y-Achse.
Einfach – Keine harmonischen Cursor.
Harmonisch – Harmonische der aktuellen Cursorposition werden angezeigt. Der
spektrale Cursor dient als Grundmarkierung und wird mit Hilfe der Pfeiltasten
links/rechts in seiner Position verschoben.
Fest – Harmonische bleiben festgelegt und der Cursor kann unabhängig bewegt
werden.
 Die Vorgabeeinstellung ist Einfach (aus).
 Taste Punkt (.) – Schaltet unverzüglich mit der Taste +/- zwischen
der Erweiterung und Komprimierung der Darstellung um.
