Frequenzgang-Modul (FRF)
Verfahren zum Einrichten einer FRF-Messung

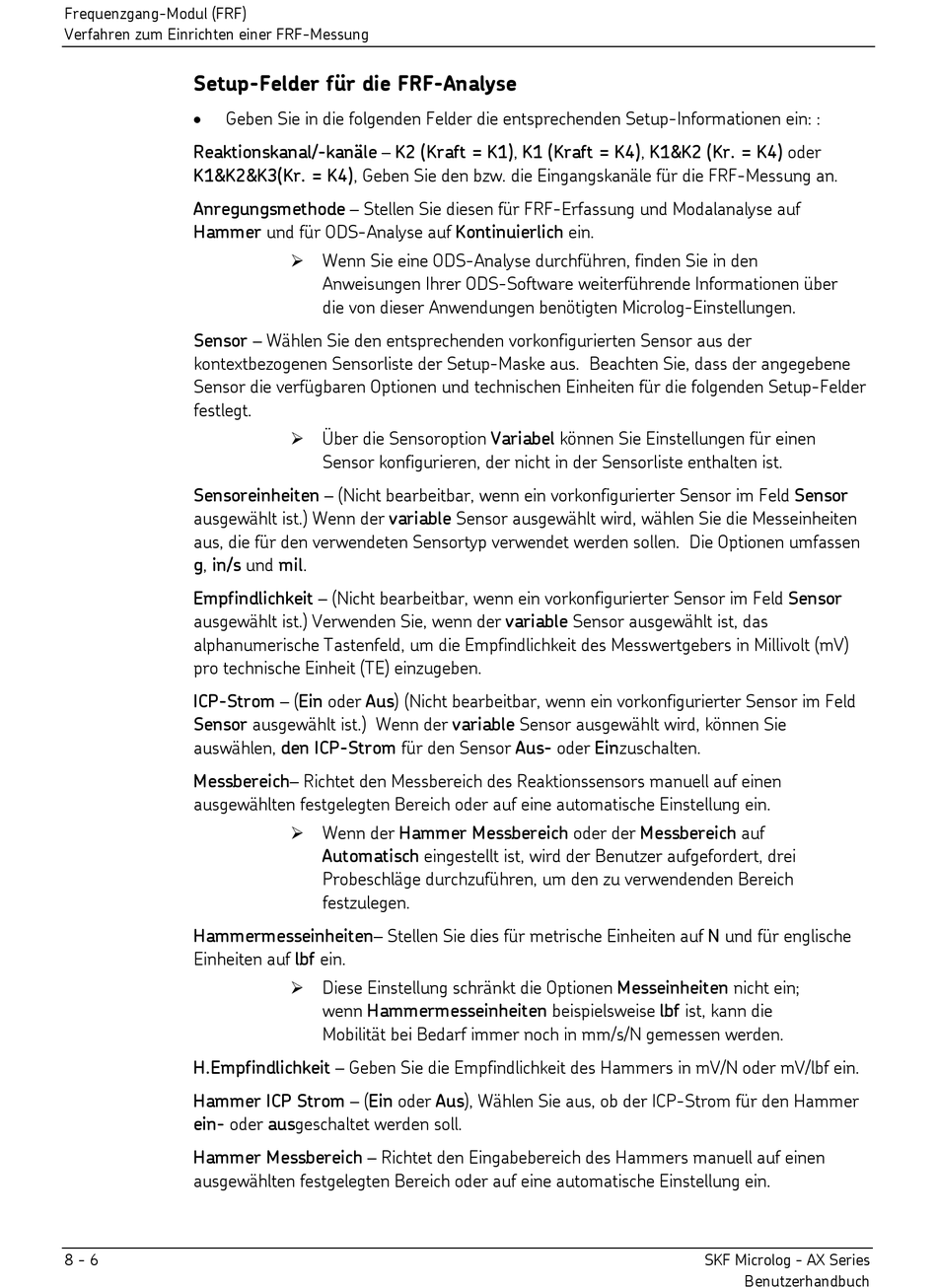

Setup-Felder für die FRF-Analyse
•
Geben Sie in die folgenden Felder die entsprechenden Setup-Informationen ein: :
Reaktionskanal/-kanäle – K2 (Kraft = K1), K1 (Kraft = K4), K1&K2 (Kr. = K4) oder
K1&K2&K3(Kr. = K4), Geben Sie den bzw. die Eingangskanäle für die FRF-Messung an.
Anregungsmethode – Stellen Sie diesen für FRF-Erfassung und Modalanalyse auf
Hammer und für ODS-Analyse auf Kontinuierlich ein.
Sensor – Wählen Sie den entsprechenden vorkonfigurierten Sensor aus der
kontextbezogenen Sensorliste der Setup-Maske aus. Beachten Sie, dass der angegebene
Sensor die verfügbaren Optionen und technischen Einheiten für die folgenden Setup-Felder
festlegt.
Sensoreinheiten – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Wenn der variable Sensor ausgewählt wird, wählen Sie die Messeinheiten
aus, die für den verwendeten Sensortyp verwendet werden sollen. Die Optionen umfassen
g, in/s und mil.
Empfindlichkeit – (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld Sensor
ausgewählt ist.) Verwenden Sie, wenn der variable Sensor ausgewählt ist, das
alphanumerische Tastenfeld, um die Empfindlichkeit des Messwertgebers in Millivolt (mV)
pro technische Einheit (TE) einzugeben.
ICP-Strom – (Ein oder Aus) (Nicht bearbeitbar, wenn ein vorkonfigurierter Sensor im Feld
Sensor ausgewählt ist.) Wenn der variable Sensor ausgewählt wird, können Sie
auswählen, den ICP-Strom für den Sensor Aus- oder Einzuschalten.
Messbereich– Richtet den Messbereich des Reaktionssensors manuell auf einen
ausgewählten festgelegten Bereich oder auf eine automatische Einstellung ein.
Hammermesseinheiten– Stellen Sie dies für metrische Einheiten auf N und für englische
Einheiten auf lbf ein.
H.Empfindlichkeit – Geben Sie die Empfindlichkeit des Hammers in mV/N oder mV/lbf ein.
Hammer ICP Strom – (Ein oder Aus), Wählen Sie aus, ob der ICP-Strom für den Hammer
ein- oder ausgeschaltet werden soll.
Hammer Messbereich – Richtet den Eingabebereich des Hammers manuell auf einen
ausgewählten festgelegten Bereich oder auf eine automatische Einstellung ein.
8 - 6
Wenn Sie eine ODS-Analyse durchführen, finden Sie in den
Anweisungen Ihrer ODS-Software weiterführende Informationen über
die von dieser Anwendungen benötigten Microlog-Einstellungen.
Über die Sensoroption Variabel können Sie Einstellungen für einen
Sensor konfigurieren, der nicht in der Sensorliste enthalten ist.
Wenn der Hammer Messbereich oder der Messbereich auf
Automatisch eingestellt ist, wird der Benutzer aufgefordert, drei
Probeschläge durchzuführen, um den zu verwendenden Bereich
festzulegen.
Diese Einstellung schränkt die Optionen Messeinheiten nicht ein;
wenn Hammermesseinheiten beispielsweise lbf ist, kann die
Mobilität bei Bedarf immer noch in mm/s/N gemessen werden.
SKF Microlog - AX Series
Benutzerhandbuch
