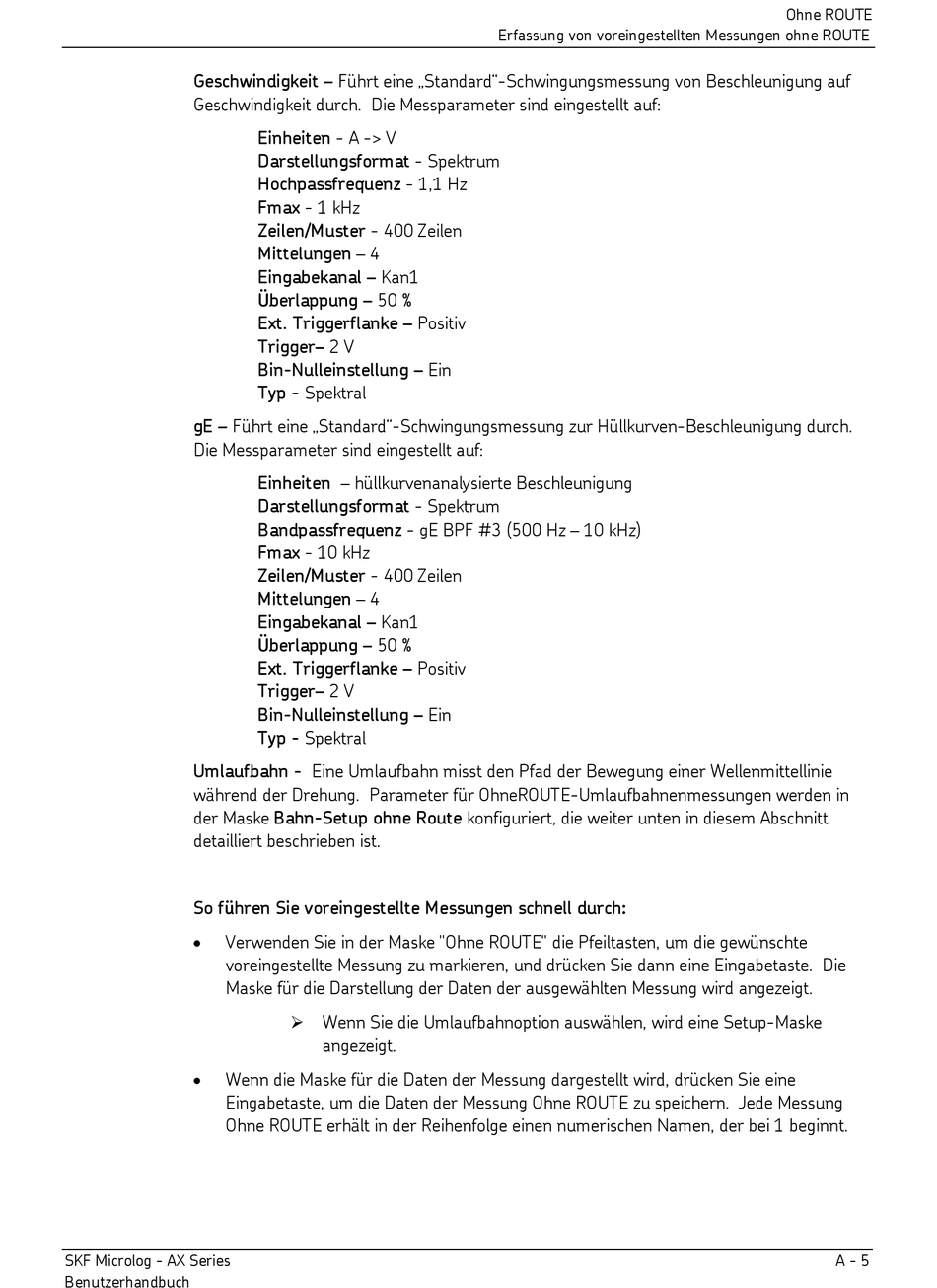

Geschwindigkeit – Führt eine „Standard"-Schwingungsmessung von Beschleunigung auf
Geschwindigkeit durch. Die Messparameter sind eingestellt auf:
gE – Führt eine „Standard"-Schwingungsmessung zur Hüllkurven-Beschleunigung durch.
Die Messparameter sind eingestellt auf:
Umlaufbahn - Eine Umlaufbahn misst den Pfad der Bewegung einer Wellenmittellinie
während der Drehung. Parameter für OhneROUTE-Umlaufbahnenmessungen werden in
der Maske Bahn-Setup ohne Route konfiguriert, die weiter unten in diesem Abschnitt
detailliert beschrieben ist.
So führen Sie voreingestellte Messungen schnell durch:
Verwenden Sie in der Maske "Ohne ROUTE" die Pfeiltasten, um die gewünschte
voreingestellte Messung zu markieren, und drücken Sie dann eine Eingabetaste. Die
Maske für die Darstellung der Daten der ausgewählten Messung wird angezeigt.
Wenn die Maske für die Daten der Messung dargestellt wird, drücken Sie eine
Eingabetaste, um die Daten der Messung Ohne ROUTE zu speichern. Jede Messung
Ohne ROUTE erhält in der Reihenfolge einen numerischen Namen, der bei 1 beginnt.
SKF Microlog - AX Series
Benutzerhandbuch
Einheiten - A -> V
Darstellungsformat - Spektrum
Hochpassfrequenz - 1,1 Hz
Fmax - 1 kHz
Zeilen/Muster - 400 Zeilen
Mittelungen – 4
Eingabekanal – Kan1
Überlappung – 50 %
Ext. Triggerflanke – Positiv
Trigger– 2 V
Bin-Nulleinstellung – Ein
Typ - Spektral
Einheiten – hüllkurvenanalysierte Beschleunigung
Darstellungsformat - Spektrum
Bandpassfrequenz - gE BPF #3 (500 Hz – 10 kHz)
Fmax - 10 kHz
Zeilen/Muster - 400 Zeilen
Mittelungen – 4
Eingabekanal – Kan1
Überlappung – 50 %
Ext. Triggerflanke – Positiv
Trigger– 2 V
Bin-Nulleinstellung – Ein
Typ - Spektral
 Wenn Sie die Umlaufbahnoption auswählen, wird eine Setup-Maske
angezeigt.
Erfassung von voreingestellten Messungen ohne ROUTE
Ohne ROUTE
A - 5
