Das Mikrofon und das Kabel kommen in eine Seite des Griffs. Setzen Sie das Mikrofon
in das Griffgehäuse ein, und führen Sie das Kabel des Mikrofons durch die
Kabelführungen des Griffs.
•
Setzen Sie die beiden Hälften des Griffs wieder zusammen, indem Sie den
Verschlussmechanismus am unteren Ende ausrichten und die beiden Griffhälften
wieder zusammenschieben. Drucken Sie sie anschließend fest zusammen, um den Griff
zu befestigen, und schrauben Sie den Parabolspiegel wieder auf den Parabolspiegelgriff.
Verbindung des Mikrofons / Parabolspiegels mit dem Microlog
Es gibt zwei Methoden, wie das Bandrollen-Schallüberwachungs-Instrument gehalten
werden kann – über die Schulter oder in der Hand:
•
Über die Schulter – hierfür ist die Verwendung eines Schultergurts erforderlich.
•
In der Hand – hierfür müssen Sie den Handriemen verwenden und die Rückplatte für
die Montage des Mikrofons/Parabolspiegels am Microlog anbringen.
Zwei Methoden, um das Instrument zu halten: über die Schulter und in der Hand.
Schulterhalterungsmethode
•
Bei Verwendung der Schulterhalterungsmethode wird der Stecker des Mikrofonkabels
einfach mit der CH1-Buchse auf der Oberseite des Microlog verbunden.
SKF Microlog - AX Series
Benutzerhandbuch

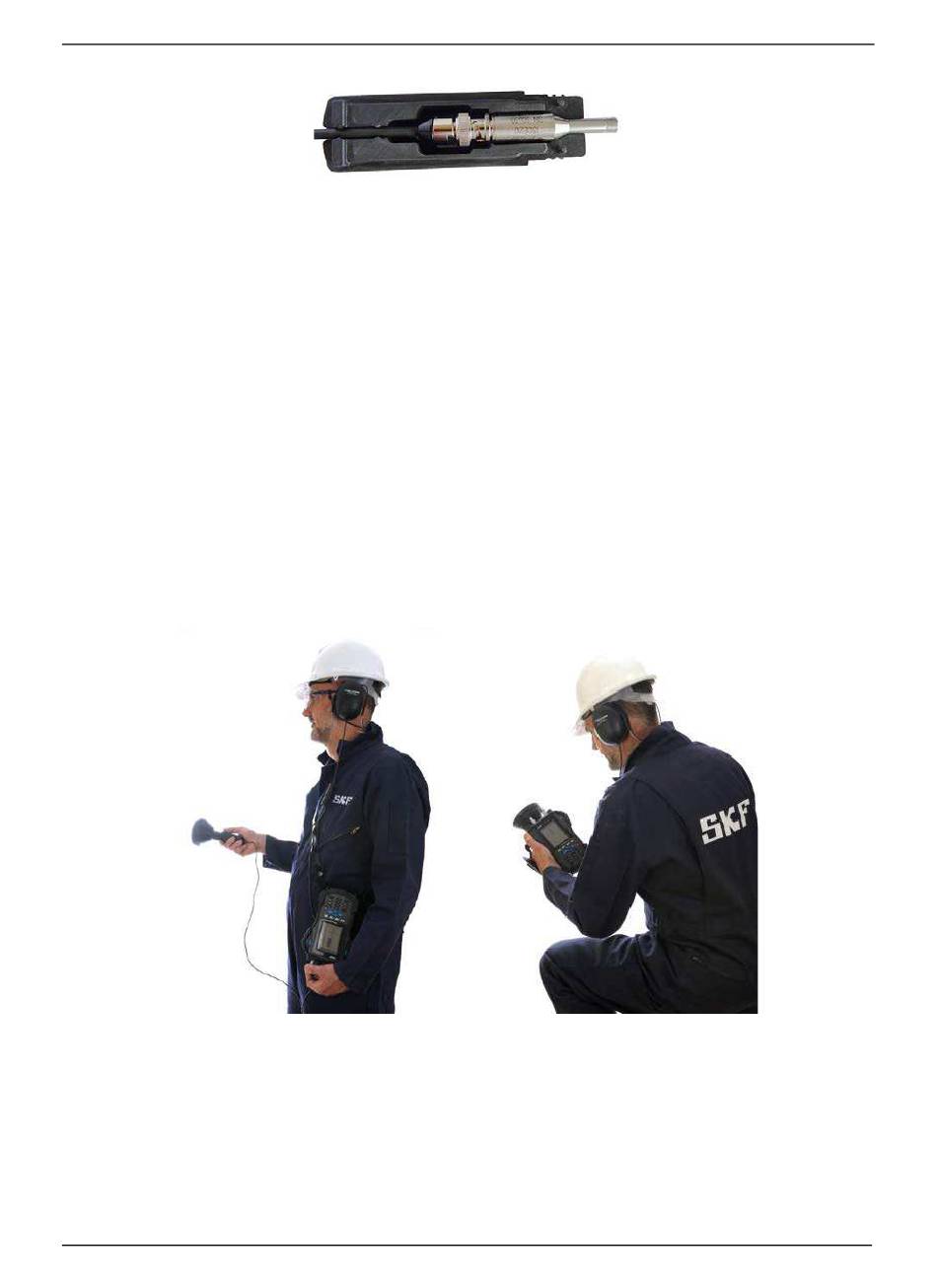

Abbildung 11 - 5.
Das Mikrofon und Kabel im Griffgehäuse.
Abbildung 11 - 6.
Bandrollenschallüberwachungs-Modul
Hardware-Setup
11 - 7
