Nyquist-Diagramm
•
Drücken Sie nach der Einrichtung der Nyquist-Setup-Optionen die Funktionstaste
Anzeige, um das Nyquist-Diagramm anzuzeigen.
Navigation im Nyquist-Diagramm:
•
Die Links-/Rechts-Pfeile bewegen den Cursor.
•
Mit Umschalten (null / Pfeil nach oben) und den Pfeiltasten nach oben und unten
wechseln Sie durch die angezeigten Kurven.
SKF Microlog - AX Series
Benutzerhandbuch
Je größer die erfasste WAV-Datei ist, desto mehr Verarbeitungszeit ist
erforderlich.

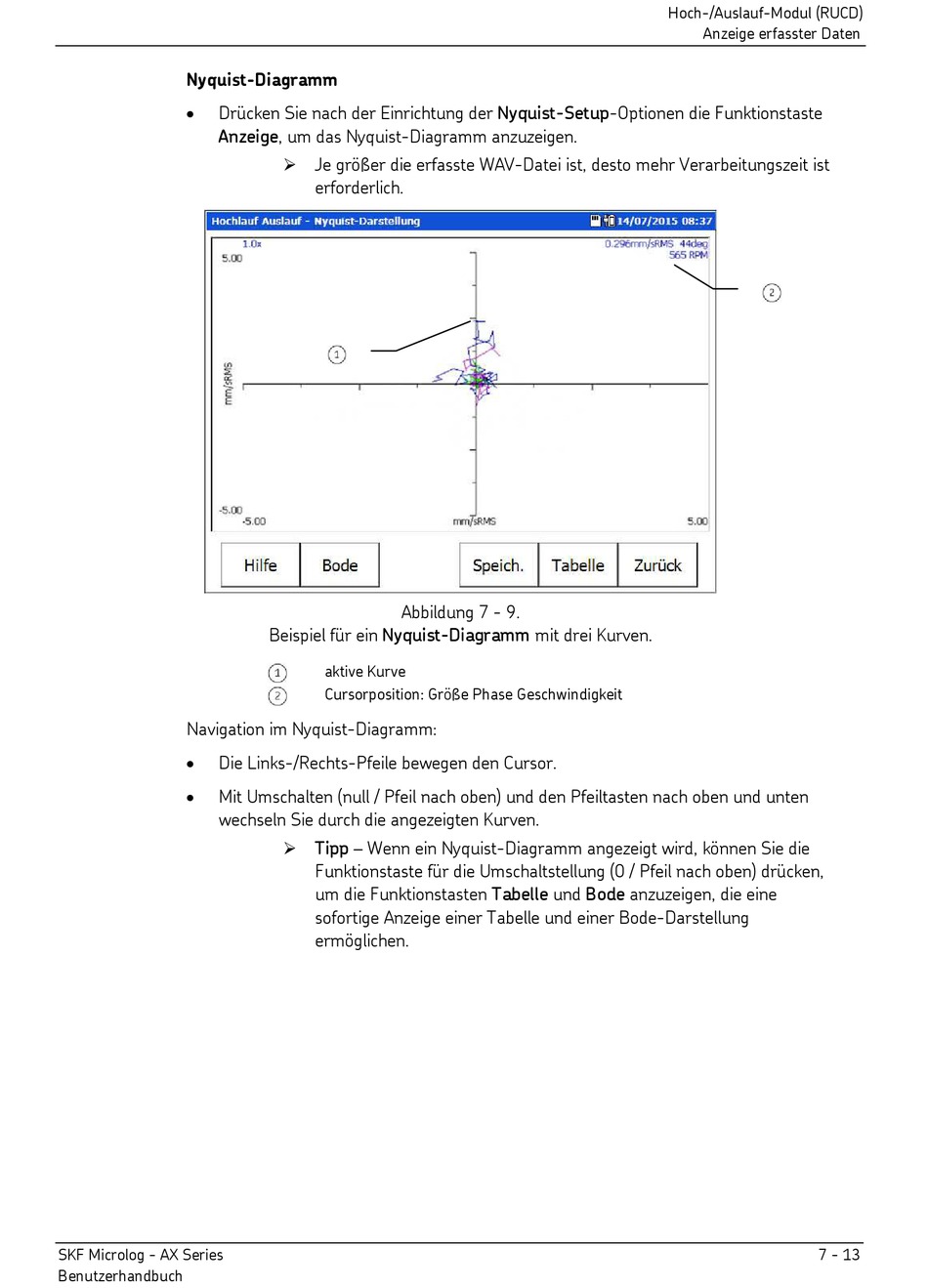

Abbildung 7 - 9.
Beispiel für ein Nyquist-Diagramm mit drei Kurven.
aktive Kurve
Cursorposition: Größe Phase Geschwindigkeit
Tipp – Wenn ein Nyquist-Diagramm angezeigt wird, können Sie die
Funktionstaste für die Umschaltstellung (0 / Pfeil nach oben) drücken,
um die Funktionstasten Tabelle und Bode anzuzeigen, die eine
sofortige Anzeige einer Tabelle und einer Bode-Darstellung
ermöglichen.
Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten
7 - 13
