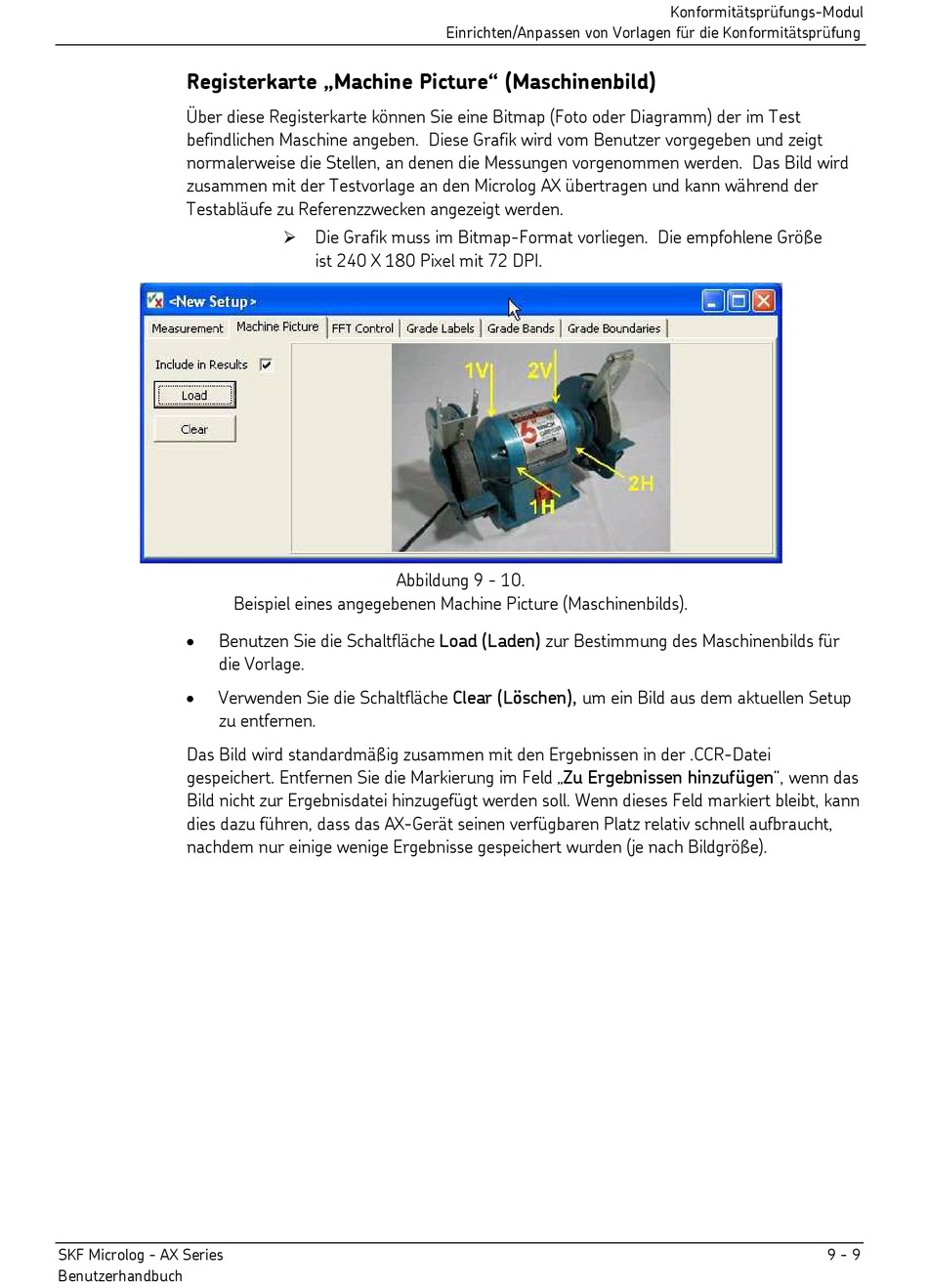

Registerkarte „Machine Picture" (Maschinenbild)
Über diese Registerkarte können Sie eine Bitmap (Foto oder Diagramm) der im Test
befindlichen Maschine angeben. Diese Grafik wird vom Benutzer vorgegeben und zeigt
normalerweise die Stellen, an denen die Messungen vorgenommen werden. Das Bild wird
zusammen mit der Testvorlage an den Microlog AX übertragen und kann während der
Testabläufe zu Referenzzwecken angezeigt werden.
Beispiel eines angegebenen Machine Picture (Maschinenbilds).
•
Benutzen Sie die Schaltfläche Load (Laden) zur Bestimmung des Maschinenbilds für
die Vorlage.
•
Verwenden Sie die Schaltfläche Clear (Löschen), um ein Bild aus dem aktuellen Setup
zu entfernen.
Das Bild wird standardmäßig zusammen mit den Ergebnissen in der .CCR-Datei
gespeichert. Entfernen Sie die Markierung im Feld „Zu Ergebnissen hinzufügen", wenn das
Bild nicht zur Ergebnisdatei hinzugefügt werden soll. Wenn dieses Feld markiert bleibt, kann
dies dazu führen, dass das AX-Gerät seinen verfügbaren Platz relativ schnell aufbraucht,
nachdem nur einige wenige Ergebnisse gespeichert wurden (je nach Bildgröße).
SKF Microlog - AX Series
Benutzerhandbuch
Einrichten/Anpassen von Vorlagen für die Konformitätsprüfung
Die Grafik muss im Bitmap-Format vorliegen. Die empfohlene Größe
ist 240 X 180 Pixel mit 72 DPI.
Abbildung 9 - 10.
