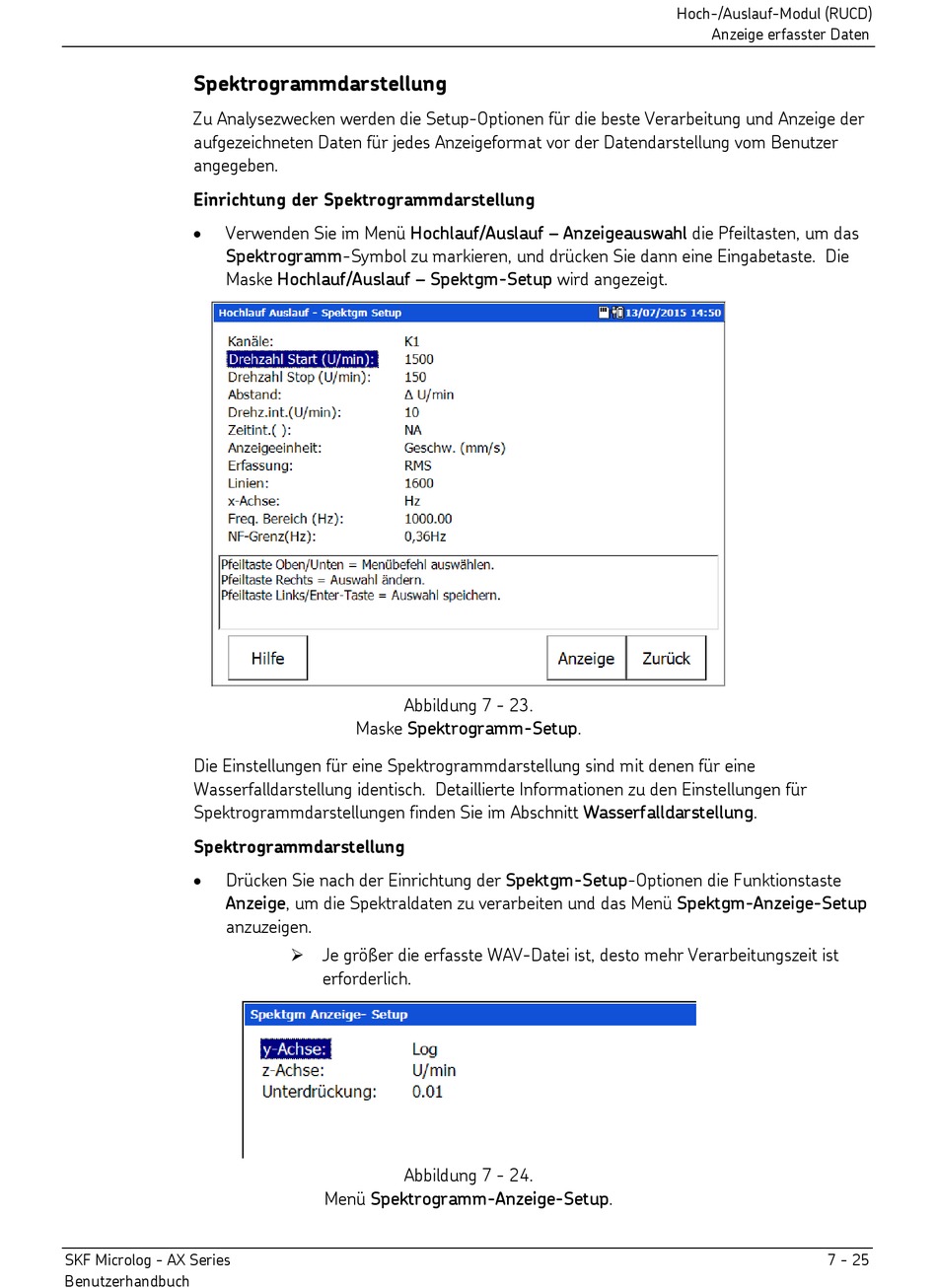

Spektrogrammdarstellung
Zu Analysezwecken werden die Setup-Optionen für die beste Verarbeitung und Anzeige der
aufgezeichneten Daten für jedes Anzeigeformat vor der Datendarstellung vom Benutzer
angegeben.
Einrichtung der Spektrogrammdarstellung
•
Verwenden Sie im Menü Hochlauf/Auslauf – Anzeigeauswahl die Pfeiltasten, um das
Spektrogramm-Symbol zu markieren, und drücken Sie dann eine Eingabetaste. Die
Maske Hochlauf/Auslauf – Spektgm-Setup wird angezeigt.
Die Einstellungen für eine Spektrogrammdarstellung sind mit denen für eine
Wasserfalldarstellung identisch. Detaillierte Informationen zu den Einstellungen für
Spektrogrammdarstellungen finden Sie im Abschnitt Wasserfalldarstellung.
Spektrogrammdarstellung
•
Drücken Sie nach der Einrichtung der Spektgm-Setup-Optionen die Funktionstaste
Anzeige, um die Spektraldaten zu verarbeiten und das Menü Spektgm-Anzeige-Setup
anzuzeigen.
SKF Microlog - AX Series
Benutzerhandbuch
Abbildung 7 - 23.
Maske Spektrogramm-Setup.
Je größer die erfasste WAV-Datei ist, desto mehr Verarbeitungszeit ist
erforderlich.
Abbildung 7 - 24.
Menü Spektrogramm-Anzeige-Setup.
Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten
7 - 25
