Wasserfallbereich „Anzeigestatus"
Im unteren Bereich der Wasserfalldarstellung zeigt der Bereich „Anzeigestatus" an, welches
Spektrum aktiv ist, und bietet Informationen zur Art der Spektrenanzeige in der
Wasserfalldarstellung. Wurden mehr als 60 Spektren ausgewählt, zeigen die Markierungen
entlang der Linie an, welche Spektren für die Anzeige ausgewählt wurden. Weitere
Informationen hierzu finden Sie unter der Erläuterung zu Anz. Spektren oben).
Cursor-Bewegung
In der Wasserfalldarstellung:
•
Mit Umschalten (null / Pfeil nach oben) und den Pfeiltasten nach oben und unten
wechseln Sie durch die angezeigten Spektren. Das „aktive" Spektrum wird grün
dargestellt. Die Nullposition der X- und Y-Achse ändert sich relativ zum aktiven
Spektrum.
•
Die Links-/Rechts-Pfeile bewegen den Cursor im aktiven Spektrum.
SKF Microlog - AX Series
Benutzerhandbuch

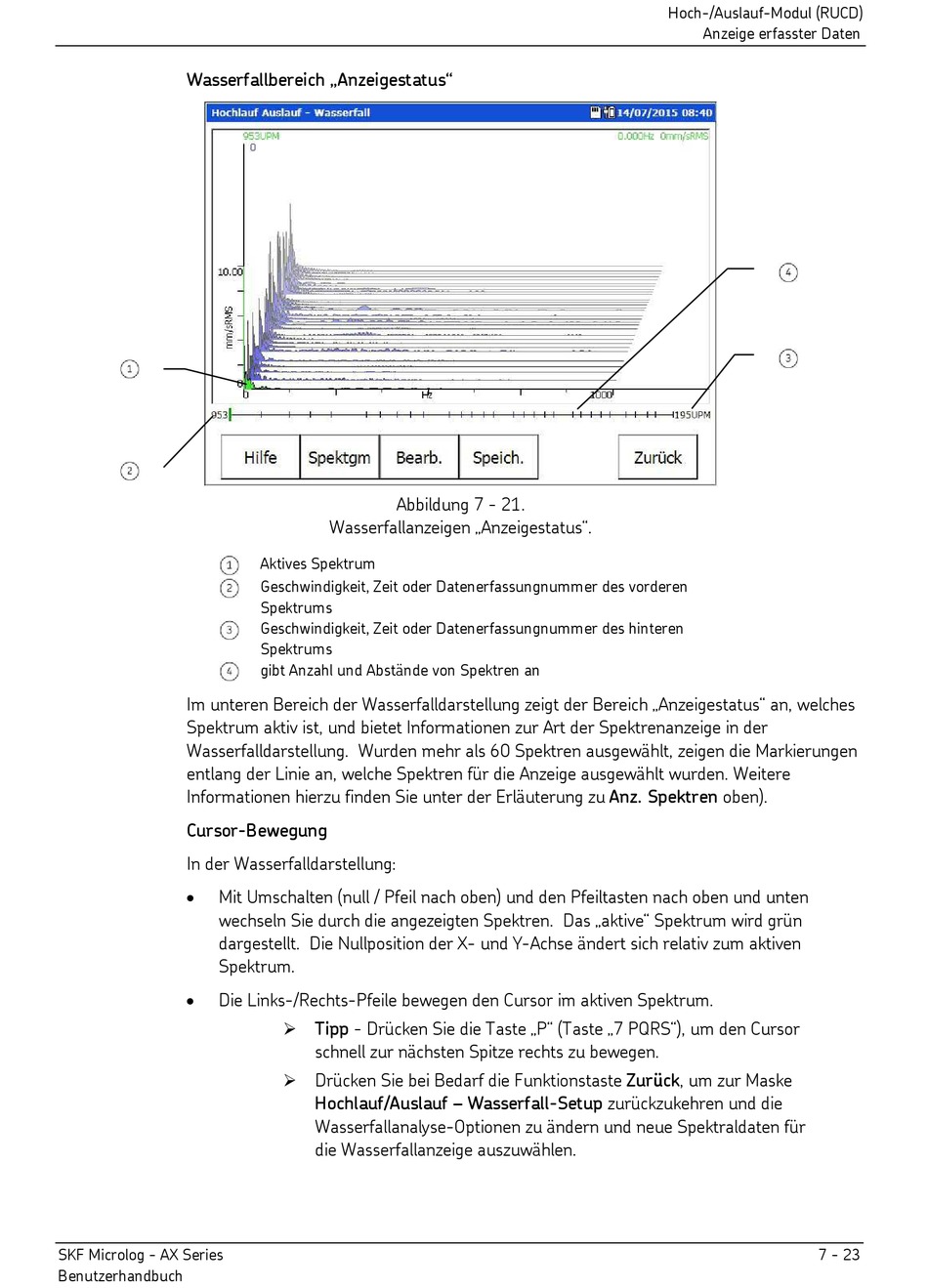

Abbildung 7 - 21.
Wasserfallanzeigen „Anzeigestatus".
Aktives Spektrum
Geschwindigkeit, Zeit oder Datenerfassungnummer des vorderen
Spektrums
Geschwindigkeit, Zeit oder Datenerfassungnummer des hinteren
Spektrums
gibt Anzahl und Abstände von Spektren an
Tipp - Drücken Sie die Taste „P" (Taste „7 PQRS"), um den Cursor
schnell zur nächsten Spitze rechts zu bewegen.
Drücken Sie bei Bedarf die Funktionstaste Zurück, um zur Maske
Hochlauf/Auslauf – Wasserfall-Setup zurückzukehren und die
Wasserfallanalyse-Optionen zu ändern und neue Spektraldaten für
die Wasserfallanzeige auszuwählen.
Hoch-/Auslauf-Modul (RUCD)
Anzeige erfasster Daten
7 - 23
