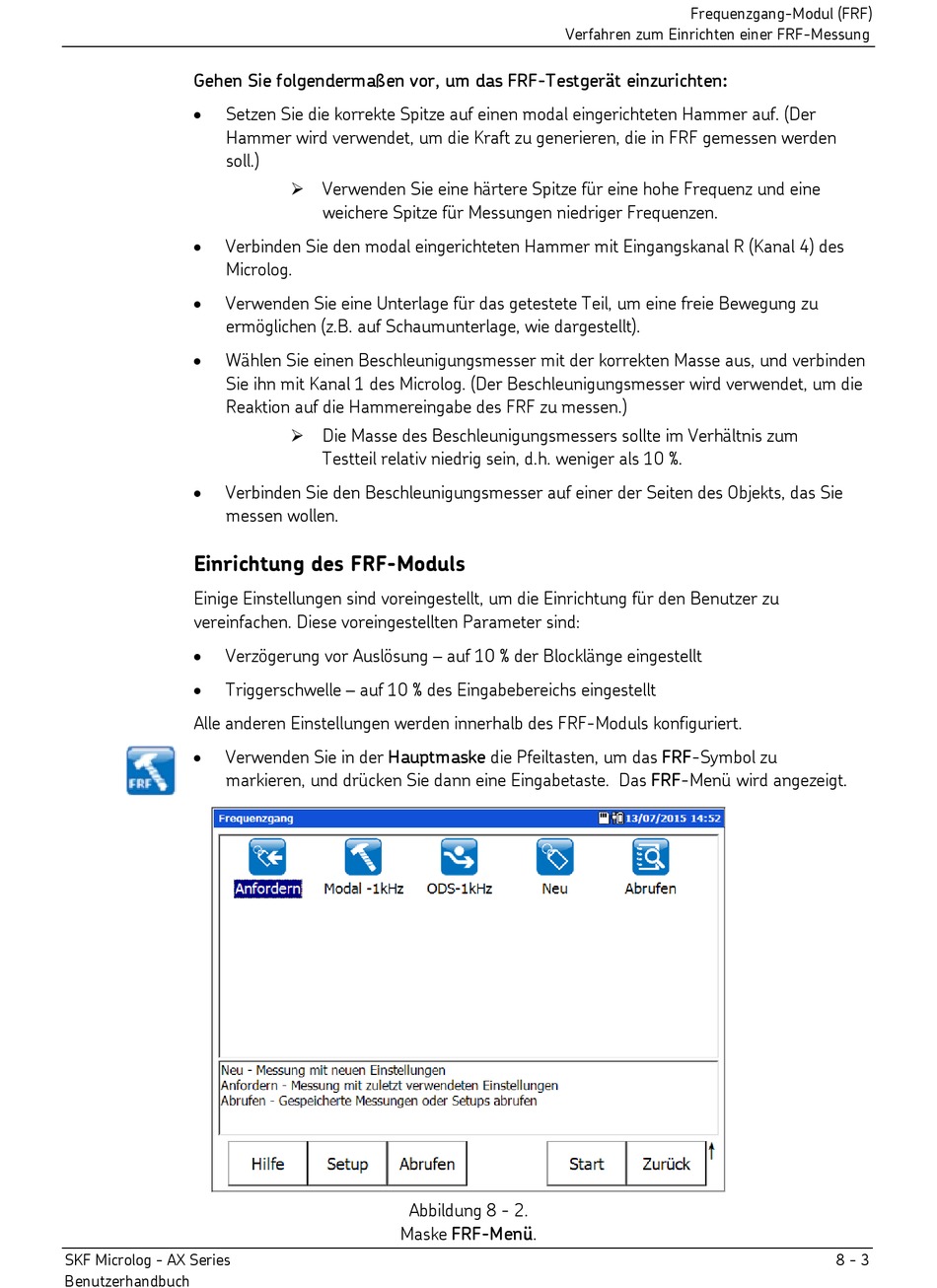

Gehen Sie folgendermaßen vor, um das FRF-Testgerät einzurichten:
•
Setzen Sie die korrekte Spitze auf einen modal eingerichteten Hammer auf. (Der
Hammer wird verwendet, um die Kraft zu generieren, die in FRF gemessen werden
soll.)
•
Verbinden Sie den modal eingerichteten Hammer mit Eingangskanal R (Kanal 4) des
Microlog.
•
Verwenden Sie eine Unterlage für das getestete Teil, um eine freie Bewegung zu
ermöglichen (z.B. auf Schaumunterlage, wie dargestellt).
•
Wählen Sie einen Beschleunigungsmesser mit der korrekten Masse aus, und verbinden
Sie ihn mit Kanal 1 des Microlog. (Der Beschleunigungsmesser wird verwendet, um die
Reaktion auf die Hammereingabe des FRF zu messen.)
Verbinden Sie den Beschleunigungsmesser auf einer der Seiten des Objekts, das Sie
•
messen wollen.
Einrichtung des FRF-Moduls
Einige Einstellungen sind voreingestellt, um die Einrichtung für den Benutzer zu
vereinfachen. Diese voreingestellten Parameter sind:
•
Verzögerung vor Auslösung – auf 10 % der Blocklänge eingestellt
•
Triggerschwelle – auf 10 % des Eingabebereichs eingestellt
Alle anderen Einstellungen werden innerhalb des FRF-Moduls konfiguriert.
•
Verwenden Sie in der Hauptmaske die Pfeiltasten, um das FRF-Symbol zu
markieren, und drücken Sie dann eine Eingabetaste. Das FRF-Menü wird angezeigt.
SKF Microlog - AX Series
Benutzerhandbuch
Verwenden Sie eine härtere Spitze für eine hohe Frequenz und eine
weichere Spitze für Messungen niedriger Frequenzen.
Die Masse des Beschleunigungsmessers sollte im Verhältnis zum
Testteil relativ niedrig sein, d.h. weniger als 10 %.
Abbildung 8 - 2.
Maske FRF-Menü.
Frequenzgang-Modul (FRF)
Verfahren zum Einrichten einer FRF-Messung
8 - 3
