Funktionstasten
Die Funktionstasten für die Darstellung des Prozesses umfassen:
Hilfe – Drücken Sie die Funktionstaste Hilfe, um schnell die Online-Hilfe für die
Datenerfassung mit dem Microlog anzuzeigen.
Manuell – Über diese Taste können Sie in der Maske für die manuelle Eingabe von
Messungen zugreifen. Drücken Sie auf diese Funktionstaste, falls Sie eine manuelle Daten-
eingabe für den Messpunkt durchführen wollen. Jegliche Daten, die automatisch gesammelt
wurden, bevor die Funktionstaste "Manuell" gedrückt wurde, werden außer Acht gelassen.
Bearbeiten – Drücken Sie nach der manuellen Dateneingabe Bearb., um den vorherigen
Eintrag zu ändern.
Neu-Erf, – Drücken Sie diese Taste, um die Messung erneut durchzuführen.
Notiz – Drücken Sie die Funktionstaste Notiz, um die Maske Notiz des Microlog anzuzeigen,
in der Sie codierte Notizen für den aktuellen MESSPUNKT anzeigen oder hinzufügen
können.
Zurück – Sie gelangen zur Maske ROUTE-Liste des Modus ROUTE, ohne dass die
Messdaten abgespeichert werden.
•
Drücken Sie auf eine Eingabetaste, um die Daten zu speichern und zur ROUTE-Liste
des Modus Route zurückzukehren.
SKF Microlog - AX Series
Benutzerhandbuch

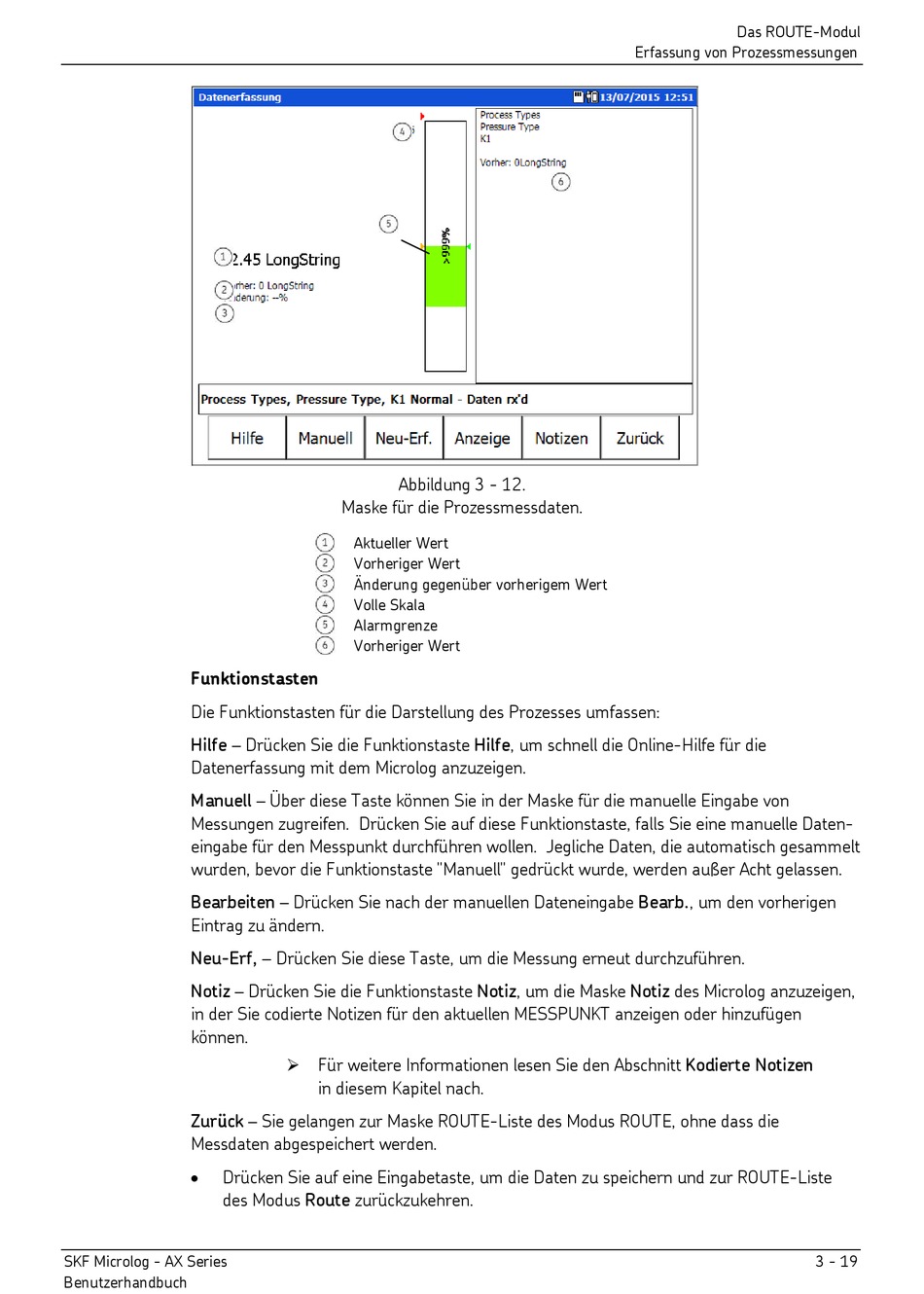

Abbildung 3 - 12.
Maske für die Prozessmessdaten.
Aktueller Wert
Vorheriger Wert
Änderung gegenüber vorherigem Wert
Volle Skala
Alarmgrenze
Vorheriger Wert
Für weitere Informationen lesen Sie den Abschnitt Kodierte Notizen
in diesem Kapitel nach.
Das ROUTE-Modul
Erfassung von Prozessmessungen
3 - 19
