Das Analysator-Modul
Durchführung von Mehrkanalmessungen
Triax-Anzeige
Wenn drei Eingangskanäle ausgewählt wurden werden Daten mit einem Triax-
Beschleunigungssensor erfasst, der simultan drei Messungen für die Sensorposition erfasst
(eine für jede vom Triax-Beschleunigungssensor überwachte Achse). Triax-Messungen
zeigen drei Spektren, eines für jede Achse.
Die folgenden Optionen sind für das Menü Anzeige verfügbar:
•
Wenn Sie die Erfassung und Betrachtung Ihrer Mehrkanalmessdaten abgeschlossen
haben, drücken Sie auf eine Eingabetaste, um Ihre Daten abzuspeichern und zur
Analysator-Hauptmaske zurückzukehren.
Mehrkanal-Cursor, Darstellen, Erweitern und Anpassungen der vollen
Skala
Für Mehrkanal-Messungen arbeitet der Cursor auf allen Bildern gleichzeitig (selbst wenn ein
Bild verdeckt ist). Dies gilt ebenfalls für Anpassungen der vollen Skala, für welche die
Pfeiltasten aufwärts/abwärts verwendet werden (Amplitudenachse), sowie die Anpassungen
"Darstellung / Erweiterung", die mit Hilfe der Tasten "+/-" vorgenommen werden
(Frequenz-/Zeit-Achse).
Unabhängige automatische Messbereichswahl
Für Zweikanal-Messungen wird die automatische Messbereichswahl auf beiden Kanälen
gleichzeitig durchgeführt. Dies gestattet Ihnen, Aufnehmer mit unterschiedlicher
Empfindlichkeit zu verwenden. Sie können ebenfalls zwei Achsen von unterschiedlichen
Amplituden analysieren, während Sie die Einstellung für den optimalen Gewinn für jeden
Kanal gewährleisten.
4 - 28

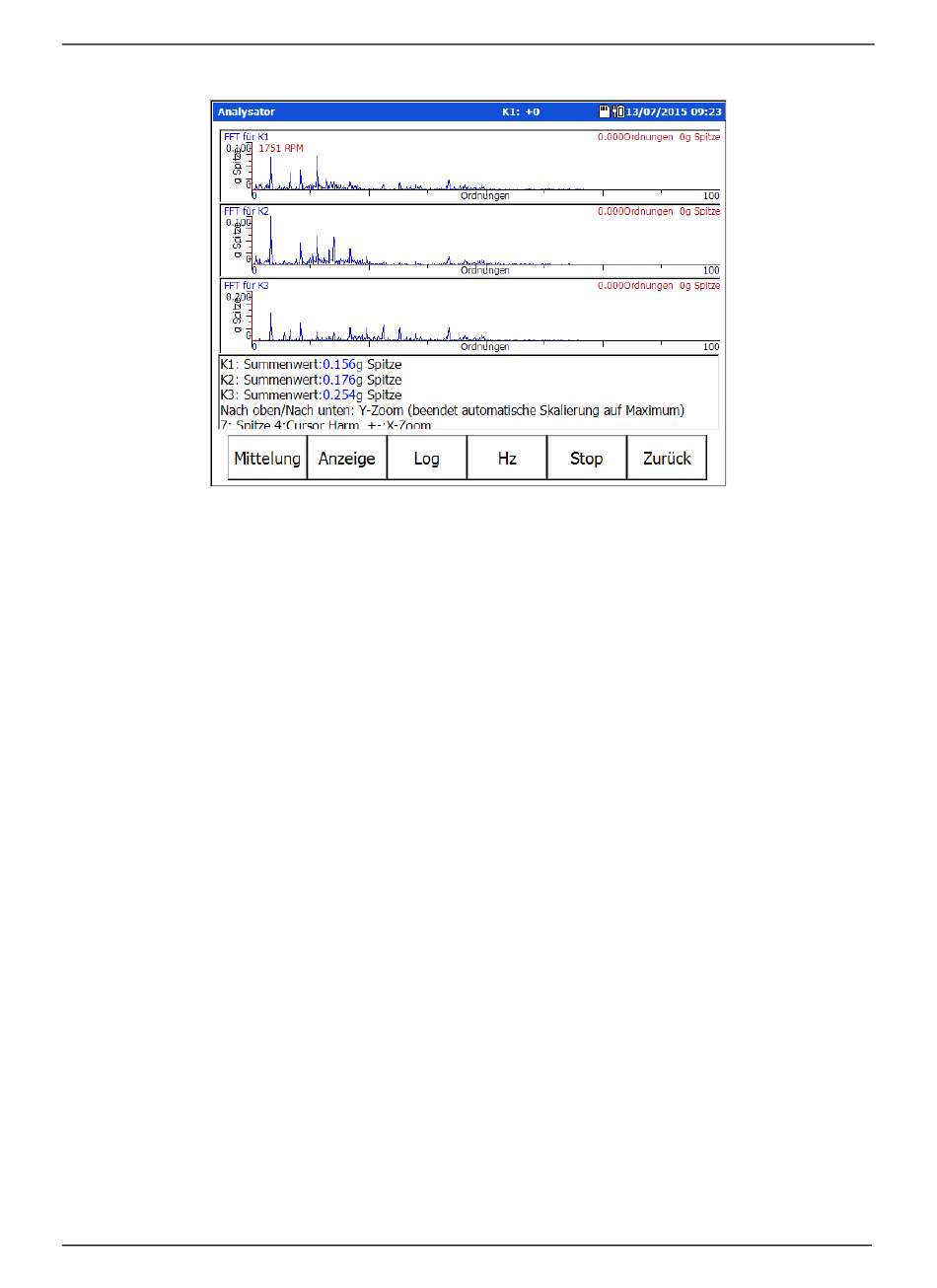

Abbildung 4 - 19.
Maske zur Darstellung eines Triax-Spektrums.
FFT, Leistungs-Cepstrum und Leistungsspektrum für alle drei Kanäle
gleichzeitig, jeden Kanal einzeln oder Kombinationen sämtlicher Darstellungstypen
für einen bestimmten Kanal, und die Tabelle mit Spitzen für Kanäle 1, 2 und 3.
SKF Microlog - AX Series
Benutzerhandbuch
