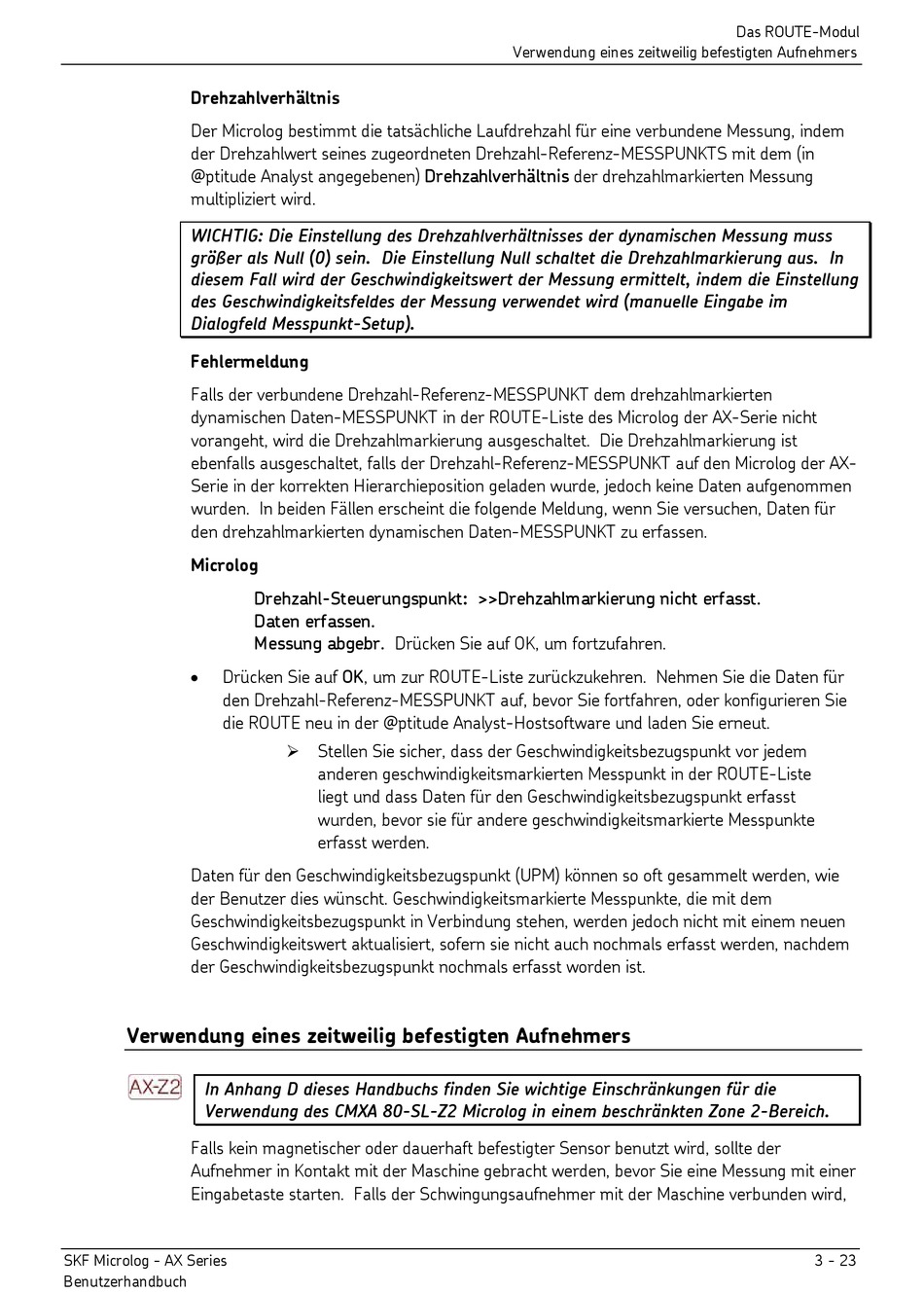

Drehzahlverhältnis
Der Microlog bestimmt die tatsächliche Laufdrehzahl für eine verbundene Messung, indem
der Drehzahlwert seines zugeordneten Drehzahl-Referenz-MESSPUNKTS mit dem (in
@ptitude Analyst angegebenen) Drehzahlverhältnis der drehzahlmarkierten Messung
multipliziert wird.
WICHTIG: Die Einstellung des Drehzahlverhältnisses der dynamischen Messung muss
größer als Null (0) sein. Die Einstellung Null schaltet die Drehzahlmarkierung aus. In
diesem Fall wird der Geschwindigkeitswert der Messung ermittelt, indem die Einstellung
des Geschwindigkeitsfeldes der Messung verwendet wird (manuelle Eingabe im
Dialogfeld Messpunkt-Setup).
Fehlermeldung
Falls der verbundene Drehzahl-Referenz-MESSPUNKT dem drehzahlmarkierten
dynamischen Daten-MESSPUNKT in der ROUTE-Liste des Microlog der AX-Serie nicht
vorangeht, wird die Drehzahlmarkierung ausgeschaltet. Die Drehzahlmarkierung ist
ebenfalls ausgeschaltet, falls der Drehzahl-Referenz-MESSPUNKT auf den Microlog der AX-
Serie in der korrekten Hierarchieposition geladen wurde, jedoch keine Daten aufgenommen
wurden. In beiden Fällen erscheint die folgende Meldung, wenn Sie versuchen, Daten für
den drehzahlmarkierten dynamischen Daten-MESSPUNKT zu erfassen.
Microlog
•
Drücken Sie auf OK, um zur ROUTE-Liste zurückzukehren. Nehmen Sie die Daten für
den Drehzahl-Referenz-MESSPUNKT auf, bevor Sie fortfahren, oder konfigurieren Sie
die ROUTE neu in der @ptitude Analyst-Hostsoftware und laden Sie erneut.
Daten für den Geschwindigkeitsbezugspunkt (UPM) können so oft gesammelt werden, wie
der Benutzer dies wünscht. Geschwindigkeitsmarkierte Messpunkte, die mit dem
Geschwindigkeitsbezugspunkt in Verbindung stehen, werden jedoch nicht mit einem neuen
Geschwindigkeitswert aktualisiert, sofern sie nicht auch nochmals erfasst werden, nachdem
der Geschwindigkeitsbezugspunkt nochmals erfasst worden ist.
Verwendung eines zeitweilig befestigten Aufnehmers
In Anhang D dieses Handbuchs finden Sie wichtige Einschränkungen für die
Verwendung des CMXA 80-SL-Z2 Microlog in einem beschränkten Zone 2-Bereich.
Falls kein magnetischer oder dauerhaft befestigter Sensor benutzt wird, sollte der
Aufnehmer in Kontakt mit der Maschine gebracht werden, bevor Sie eine Messung mit einer
Eingabetaste starten. Falls der Schwingungsaufnehmer mit der Maschine verbunden wird,
SKF Microlog - AX Series
Benutzerhandbuch
Drehzahl-Steuerungspunkt: >>Drehzahlmarkierung nicht erfasst.
Daten erfassen.
Messung abgebr. Drücken Sie auf OK, um fortzufahren.
Stellen Sie sicher, dass der Geschwindigkeitsbezugspunkt vor jedem
anderen geschwindigkeitsmarkierten Messpunkt in der ROUTE-Liste
liegt und dass Daten für den Geschwindigkeitsbezugspunkt erfasst
wurden, bevor sie für andere geschwindigkeitsmarkierte Messpunkte
erfasst werden.
Verwendung eines zeitweilig befestigten Aufnehmers
Das ROUTE-Modul
3 - 23
