3.1.14.2 Betriebsdaten

In diesem Fenster werden betriebliche Daten des Roboters angezeigt.

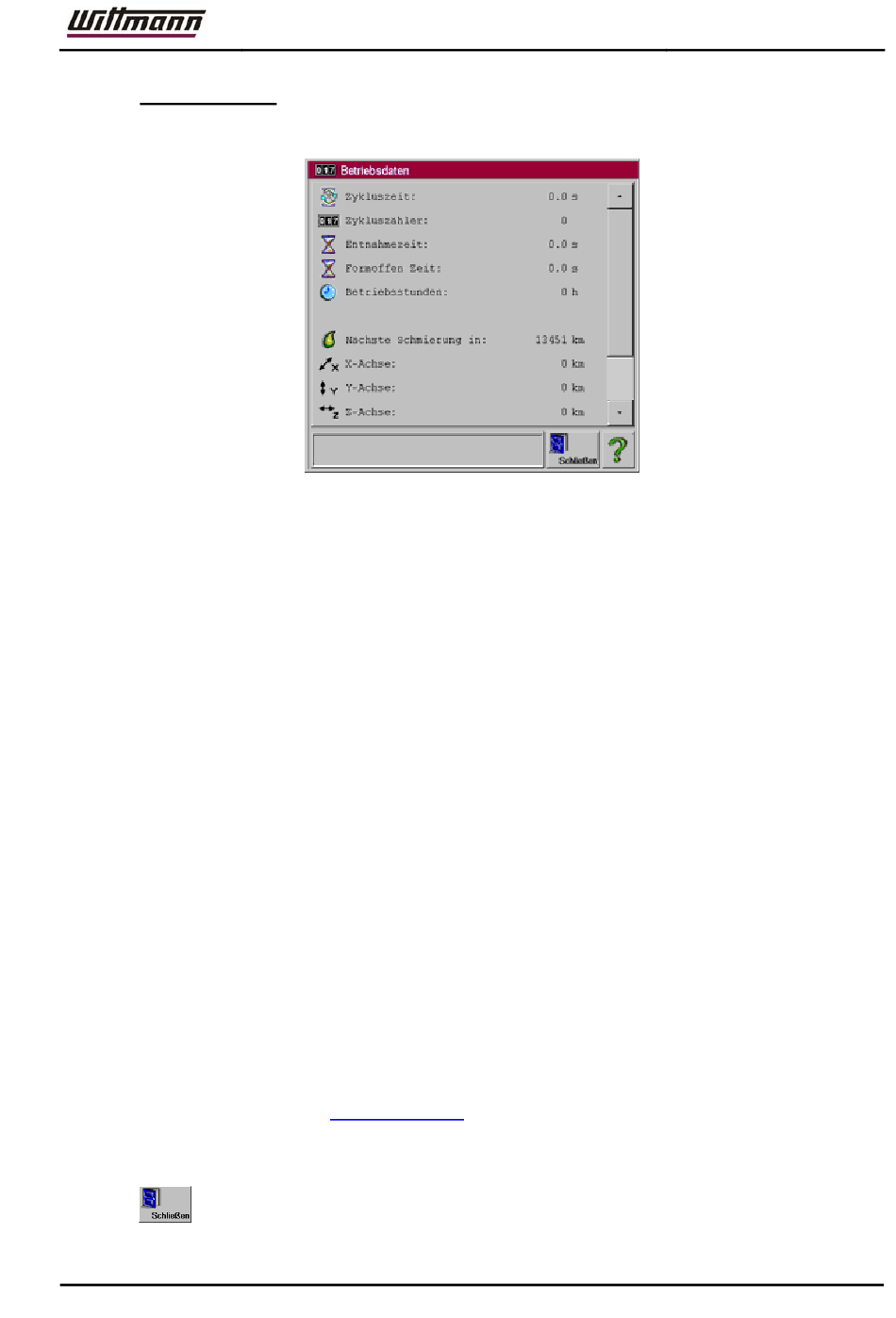

Abb.: Fenster für Betriebsdaten
Zykluszeit
Zeigt die Zeit die zwischen der vorletzten und letzten positiven Flanke des Signals
"Form Offen" von der SGM vergangen ist. Das ist die Zeit, die für die Produktion eines
Teiles (Schuss) verbraucht wird.
Zykluszähler
Der Zykluszähler zählt die positiven Flanken des Signals "Form Offen" von der SGM,
wenn der Roboter in Automatik ist. Der Zykluszähler wird nur durch Verwendung des
Systemdatenträgers rückgesetzt.
Entnahmezeit
Zeigt die Zeit zwischen der positiven Flanke des Signals "Auswerfer ist vorne" von der
SGM und dem Moment wenn der Roboter auf die Nocke des Formsicherungsschalters
der Y-Achse fährt. Das ist die Zeit, die der Roboter mit dem Teil am Greifer zum
Verlassen des Formbereichs benötigt.
Form Offen Zeit
Zeigt die Zeit zwischen der positiven Flanke des Signals "Form Offen" von der SGM
und der positiven Flanke der Freigabe des Roboters an die SGM "Werkzeug
schließen". Das ist die Zeit, in der die SGM auf den Roboter warten muss, bevor sie
das nächste Teil produziert.
Betriebsstunden
Zeigt die Gesamtzeit, welche der Roboter in Automatik verbracht hat. Die
Betriebsstunden werden nur durch Verwendung des Systemdatenträgers rückgesetzt.
Schmierung
In der ersten Zeile wir das Schmierintervall in Kilometern angezeigt, in den folgenden
Zeilen werden die seit der letzten Schmierung verfahrenen Kilometer der Linearachsen
angezeigt.
Mit wird das Fenster geschlossen.
