Betriebsanleitung R7 / R7.2
Seite 191

3.3.6.3.3 Variante 3:

Mit den Befehlen IF und ELSEIF werden Bedingungen für die Ausführung mehrerer
alternativer Programmabläufe festgelegt, von denen jeweils nur einer ausgeführt
werden soll.
In Automatik werden die Bedingungen des IF Befehls und der ELSEIF Befehls der
Reihe nach geprüft. Der zur ersten wahren Bedingung gehörende Ablauf wird
ausgeführt, und dann der Programmablauf nach dem ENDIF fortgesetzt.
Mit dem optionalen ELSE Befehl wird ein Ablauf festgelegt, welcher nur dann
ausgeführt wird, wenn keine der mit IF und ELSEIF vorgegebenen Bedingungen erfüllt
ist.
Diese Variante ist besonders beim Realisieren von Schrittketten hilfreich, wo in
Abhängigkeit des Wertes eines Zählers verschiedene Programmschritte ausgeführt
werden.

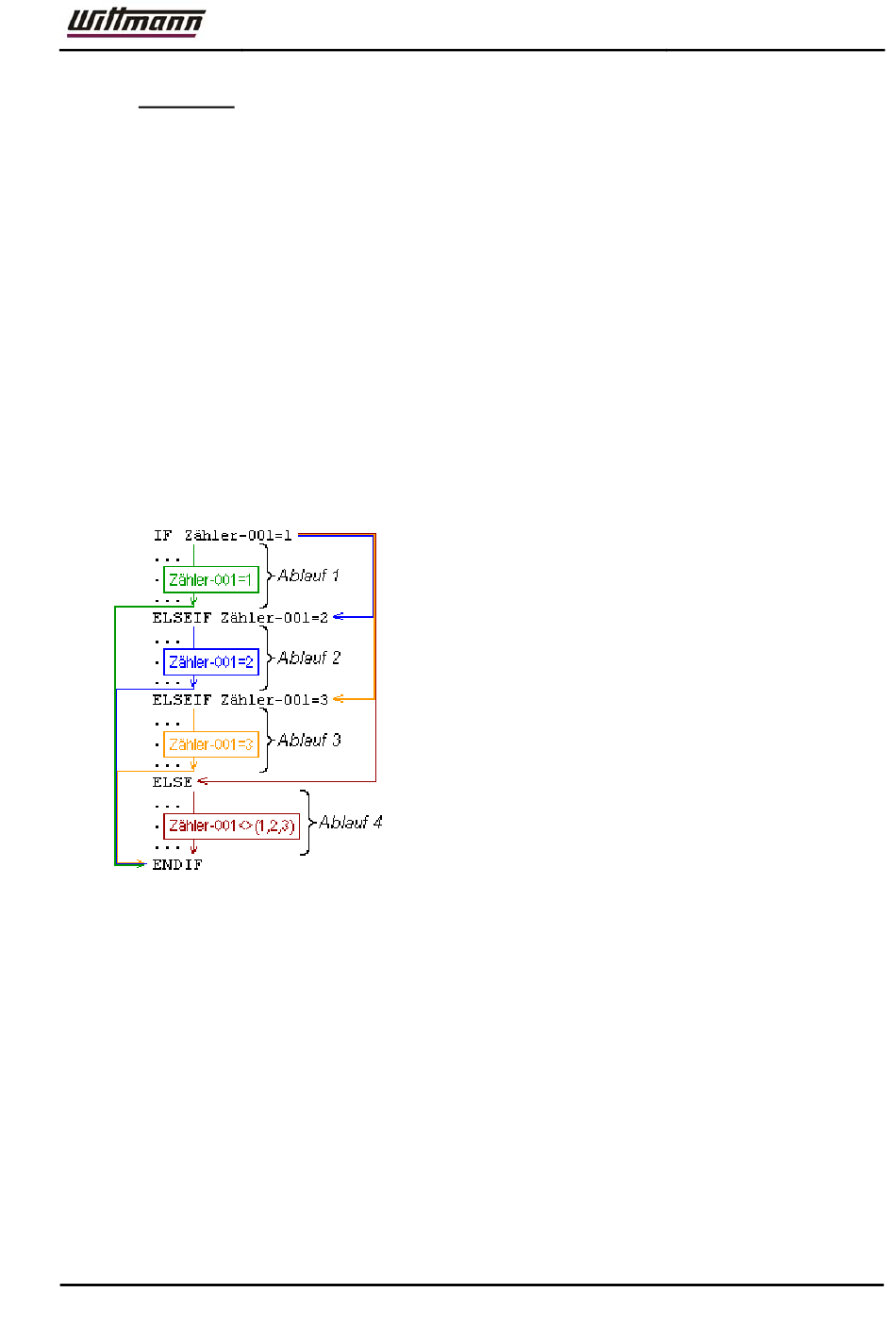

Beispiel:
