3.2.4.13 Bildansicht

Hier kann ein dem Teachprogramm zugeordnetes Bild betrachtet werden.
Voraussetzung ist, dass das Speichermedium mit dem zugeordneten Bild verfügbar ist.
Die Bildansicht wird aus den Eigenschaftsfenstern des Teachprogramms mit der Taste
aufgerufen.
Ist das Bild zu groß, kann es mit den Slidern zur besseren Ansicht horizontal und
vertikal verschoben werden.
Das Zuordnen eines Bildes zum Teachprogramm ist nur möglich, wenn das die
Bildansicht öffnende Eigenschaftsfenster aus dem Menü Datei / Eigenschaften eines
der Editoren aufgerufen wurde.
Mit kehrt man zum Eigenschaftsfenster zurück.

3.2.4.13.1 Einem Teachprogramm ein Bild zuordnen

Um einem Teachprogramm ein Bild zuordnen zu können, muss das
Eigenschaftsfenster aus dem Menü Datei / Eigenschaften eines der Editoren
aufgerufen werden, und dann mit der Taste
Hier kann man nun mit
Betriebsanleitung R7 / R7.2

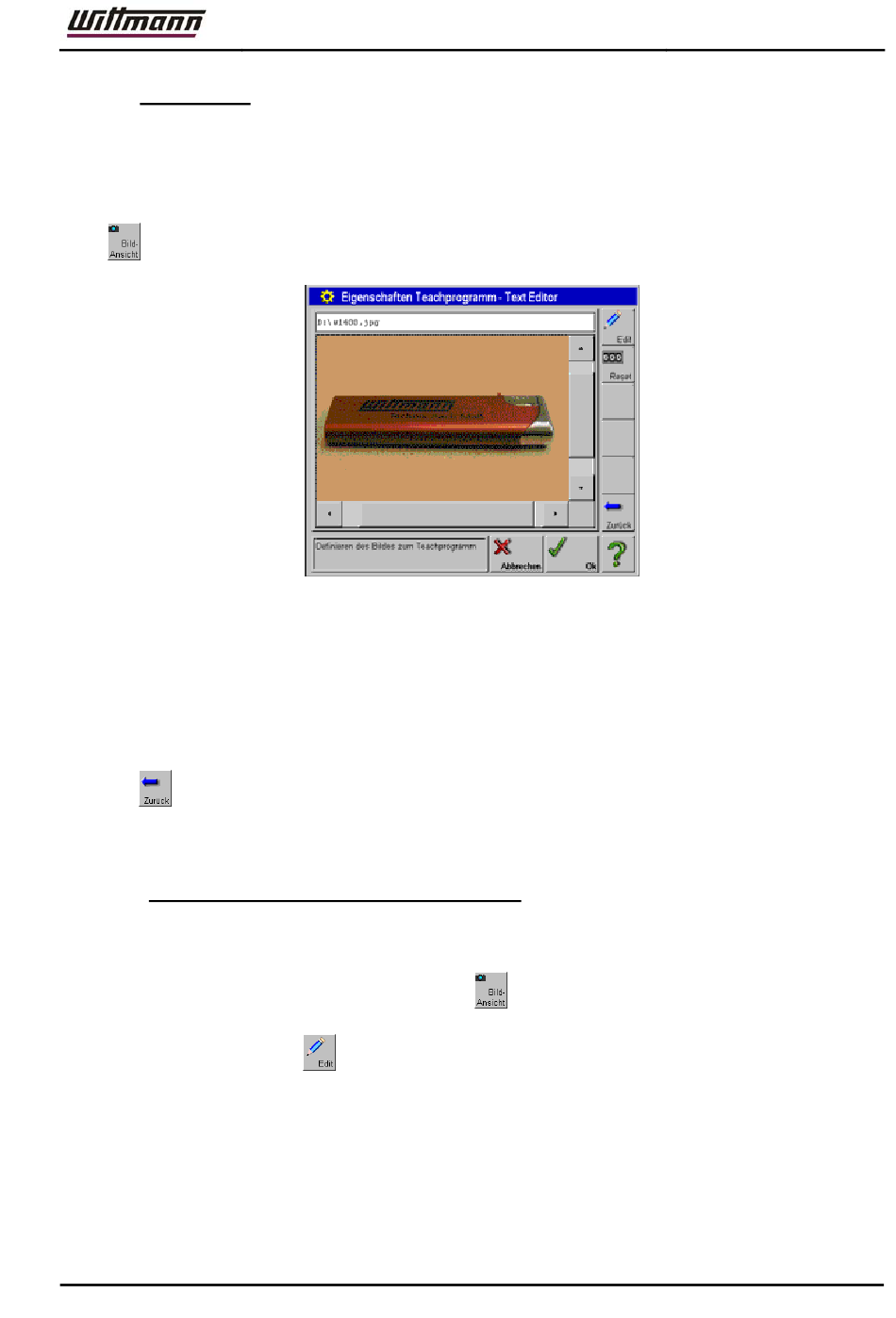

Abb.: Bildansicht mit Bild
den Dateidialog zum Auswählen einer Bilddatei öffnen.
die Bildansicht geöffnet werden.
