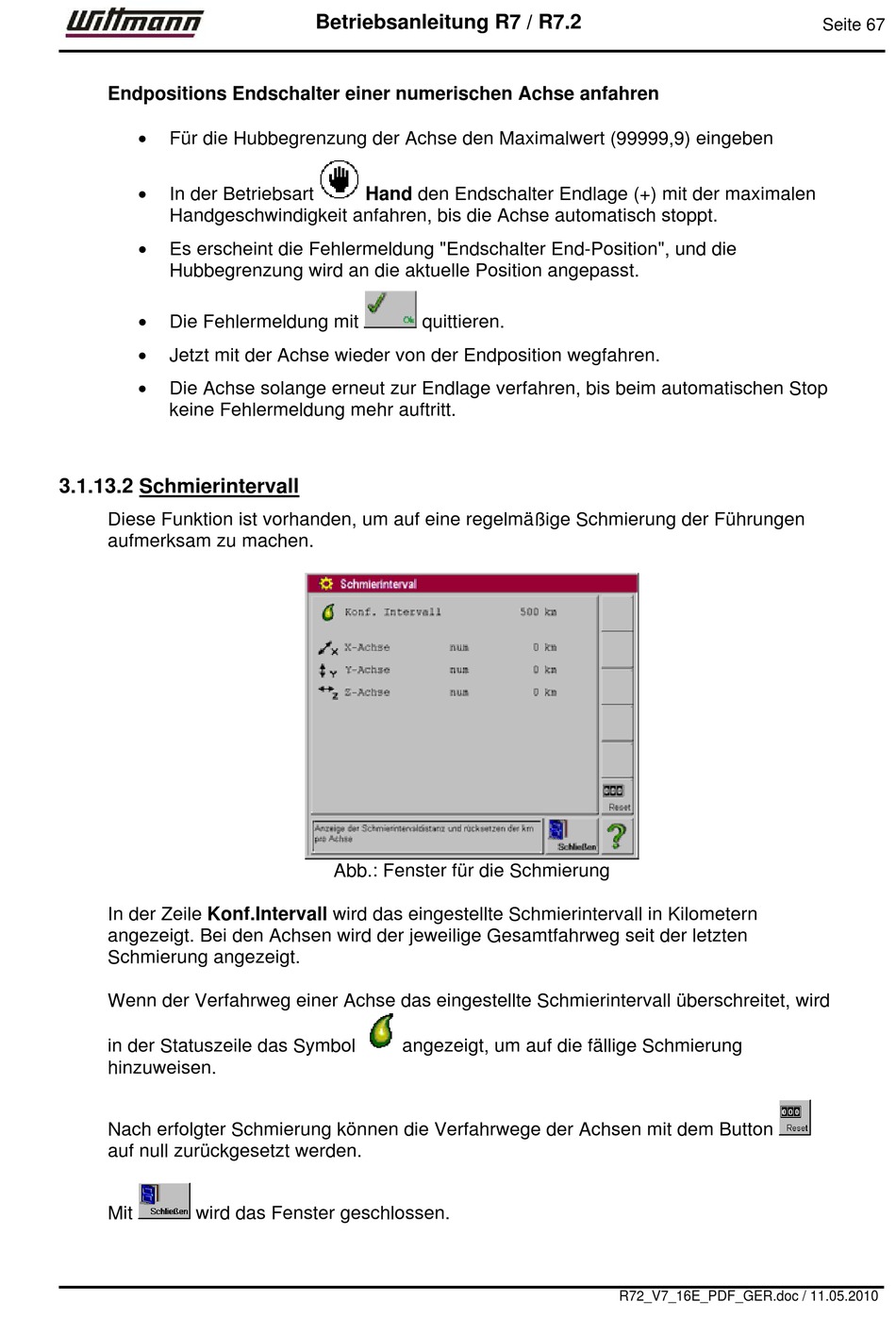

Schmierintervall - Wittmann R7 Betriebsanleitung

Endpositions Endschalter einer numerischen Achse anfahren

Für die Hubbegrenzung der Achse den Maximalwert (99999,9) eingeben

In der Betriebsart
Handgeschwindigkeit anfahren, bis die Achse automatisch stoppt.

Es erscheint die Fehlermeldung "Endschalter End-Position", und die
Hubbegrenzung wird an die aktuelle Position angepasst.

Die Fehlermeldung mit

Jetzt mit der Achse wieder von der Endposition wegfahren.

Die Achse solange erneut zur Endlage verfahren, bis beim automatischen Stop
keine Fehlermeldung mehr auftritt.

3.1.13.2 Schmierintervall

Diese Funktion ist vorhanden, um auf eine regelmäßige Schmierung der Führungen
aufmerksam zu machen.
In der Zeile Konf.Intervall wird das eingestellte Schmierintervall in Kilometern
angezeigt. Bei den Achsen wird der jeweilige Gesamtfahrweg seit der letzten
Schmierung angezeigt.
Wenn der Verfahrweg einer Achse das eingestellte Schmierintervall überschreitet, wird
in der Statuszeile das Symbol
hinzuweisen.
Nach erfolgter Schmierung können die Verfahrwege der Achsen mit dem Button
auf null zurückgesetzt werden.
Mit wird das Fenster geschlossen.
Betriebsanleitung R7 / R7.2
Hand den Endschalter Endlage (+) mit der maximalen
quittieren.
Abb.: Fenster für die Schmierung
angezeigt, um auf die fällige Schmierung
R72_V7_16E_PDF_GER.doc / 11.05.2010
Seite 67
