Karteikarte Versatz - Wittmann R7 Betriebsanleitung

Sind die Eingaben für die Parameter auf dieser Karteikarte abgeschlossen, wird die
nächste Karteikarte durch Antippen aufgerufen, oder das Ablageprogramm mit
ins Teachprogramm übernommen.
Mit wird der Vorgang abgebrochen, und das Fenster geschlossen.

3.3.2.6 Karteikarte Versatz

Manche Teile können nicht direkt aufeinander (oder nebeneinander) abgelegt werden,
sondern müssen zur vorigen Lage versetzt abgelegt werden. Dies kann beim
Ablageprogramm mit dem Parameter Versatz für die jeweilige Achsenrichtung erreicht
werden.
Bei jedem Lagenwechsel der letzten Achse in der Ablagefolge wird der für die jeweilige
Achse eingestellte Versatz zu den Ablagepositionen der Achse hinzuaddiert.
Der Versatz wird nach Aktivieren der betroffenen Achse durch Verfahren mit den
Verfahrtasten eingestellt.
Sind die Eingaben für die Parameter auf dieser Karteikarte abgeschlossen, wird die
nächste Karteikarte durch Antippen aufgerufen, oder das Ablageprogramm mit
ins Teachprogramm übernommen.
Mit wird der Vorgang abgebrochen, und das Fenster geschlossen.
Betriebsanleitung R7 / R7.2

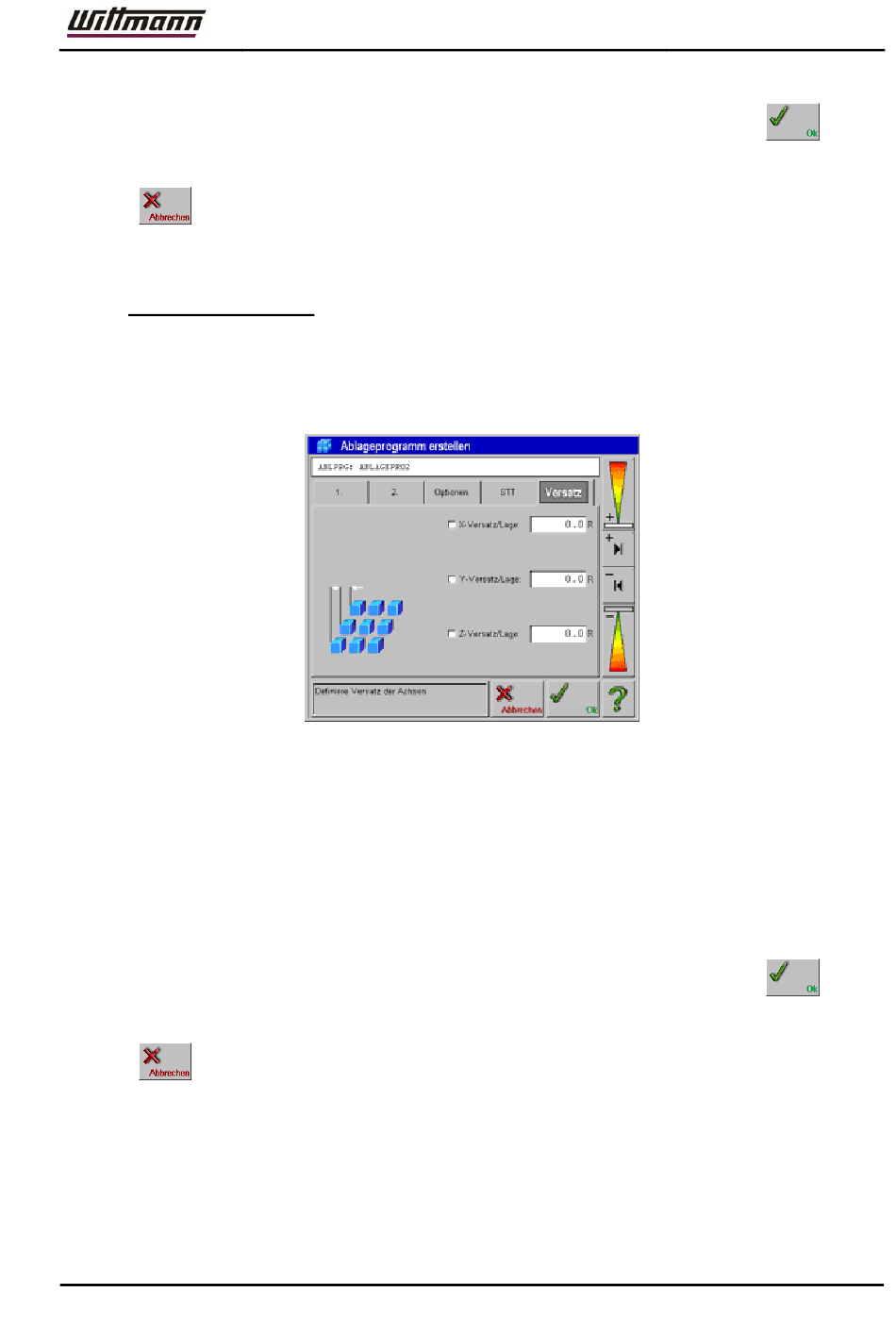

Abb.: Karteikarte für den Versatz
