3.2.6.5.1 Zylinder erstellen / editieren

Hier kann ein bestehender Zylinder editiert, bzw. ein neuer Zylinder erstellt werden.
Die gewünschten Peripherieausgänge und Peripherieeingänge werden nach Antippen
des jeweiligen Feldes in einem Auswahlfenster ausgewählt.
Entsteht dabei ein Konflikt, weil ein PA oder PE in diesem oder einem anderen Zylinder
bereits vergeben ist, wird neben dem betroffenen Eingang oder Ausgang das Symbol
angezeigt. Im Statusfeld unten links im Fenster erscheint eine Beschreibung des
Konflikts.
Werden Eingänge zur Positionsrückmeldung verwendet, kann nach Antippen des
Feldes Überwachungszeit ein Zeitlimit für die Bewegung eingegeben werden. Die
Eingabe erfolgt mit dem Dialog zur Zahleneingabe. Werden keine Eingänge verwendet,
muss die Zeit auf null gestellt werden.
Der für den Zylinder gewünschte Name kann nach Antippen des Feldes Name mit dem
Dialog zur Texteingabe
verwirft die Eingaben und schließt das Fenster.
übernimmt den Zylinder und schließt das Fenster.
Siehe auch:
3.3.4.3.1 Anwendung von Zylindern im Teachprogramm
3.3.4.3 Zylinderfunktion
Betriebsanleitung R7 / R7.2

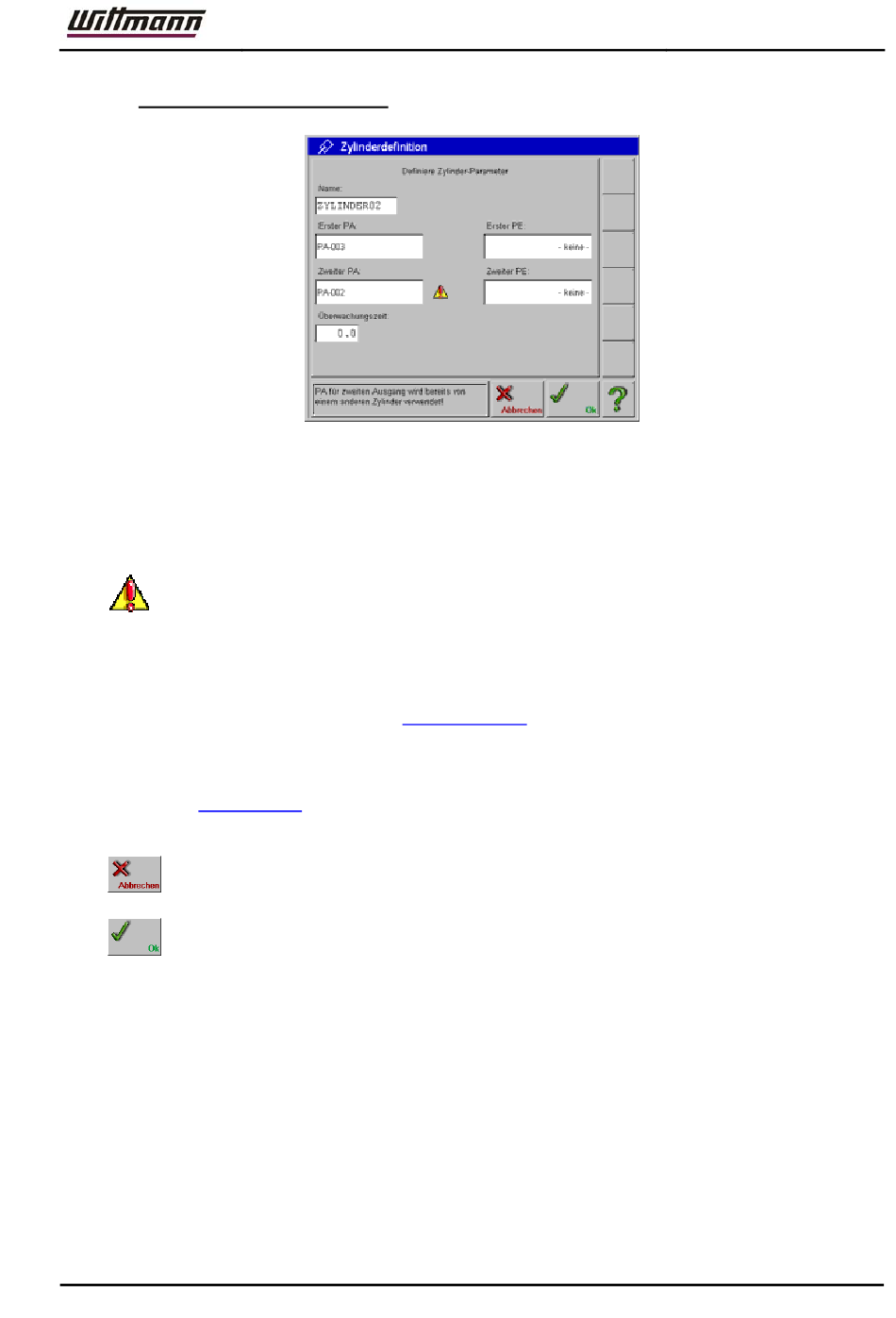

Abb.: Editierfenster für Zylinder
eingegeben werden.
