3.3.2.3 Karteikarte 2. - Ablagemuster

Diese Karteikarte dient zum Festlegen des Ablagemusters.

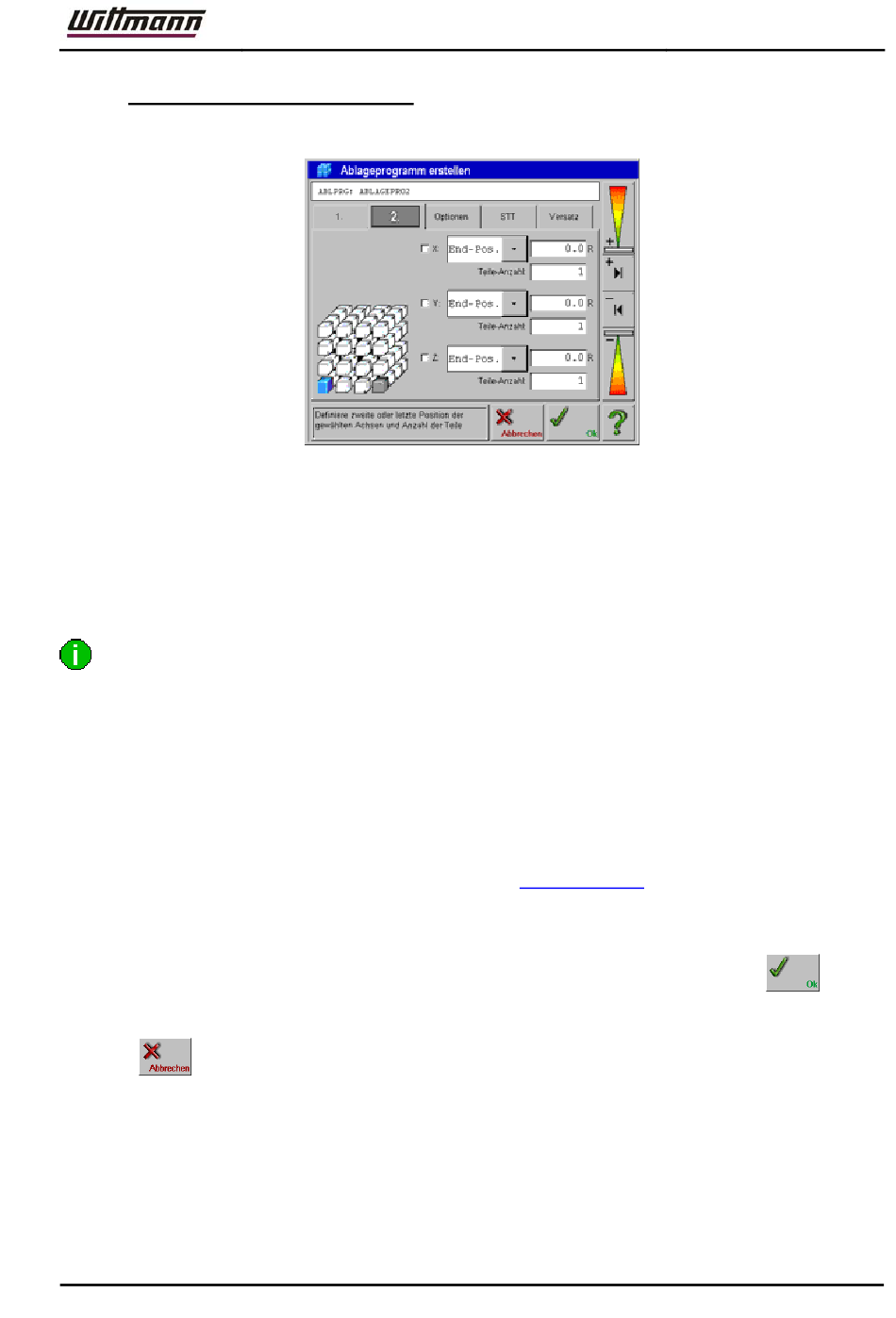

Abb.: Karteikarte für das Ablagemuster
Um das Ablagemuster festzulegen, ist für jede Achse die Anzahl der in Achsenrichtung
abzulegenden Teile, und entweder die Position des zweiten oder des letzten Teiles
anzugeben. Die zweite bzw. letzte Position wird als Abstand relativ zur ersten
Ablageposition angegeben (dies wird durch den Buchstaben R hinter der Position
angezeigt).
Bei Änderung der ersten Position wird somit das gesamte Ablageprogramm
verschoben, das Ablagemuster bleibt erhalten.
Nach Anwahl einer der 3 Achsen wird zunächst ausgewählt, ob man die Position des
zweiten Teiles oder des letzten Teiles in der jeweiligen Achsrichtung anfahren möchte.
Nun wird die Achse mit den Verfahrtasten auf die gewünschte Position verfahren.
Abschließend wird nach Antippen des Feldes Teile-Anzahl noch die Anzahl der Teile
für die jeweilige Achsrichtung mit dem Dialog zur Zahleneingabe eingegeben.
Sind die Eingaben für die Parameter auf dieser Karteikarte abgeschlossen, wird die
nächste Karteikarte durch Antippen aufgerufen, oder das Ablageprogramm mit
ins Teachprogramm übernommen.
Mit wird der Vorgang abgebrochen, und das Fenster geschlossen.
